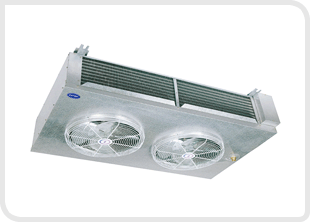

저풍속형,작업장용 (CUM)

홈 > 저온시스템 > 저풍속형,작업장용 (CUM)

버섯재배사 및 작업장에 적합한 설계
저풍속을 요하는 과일·야채 등을 저장하기에 알맞은 설계
제상시 과열방지를 위한 온도 스위치 부착

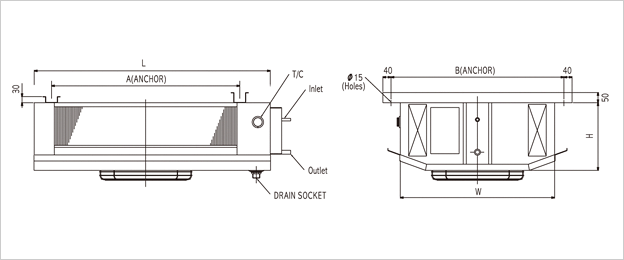

  외형도 및 제품별 사양

모델명(Model) 단위(Unit) CUM020**B
마 력( HP) HP 2
사 양 (Spec.) 　 AM EF EL
고내온도 (Room temp.) ℃ +10℃~ +15℃ +10℃~ -10℃ -20℃~ -30℃
핀 피치 (Fin pitch) ㎜ 4.5 4.5 6.5
전열면적 (Heat transfer area) ㎡ 13.2 13.2 9.6
냉동능력(kcal/h) TD(5℃) kcal/h 1980 1650 863
TD(7℃) kcal/h 2772 2310 1208
TD(10℃) kcal/h 3960 3300 1726
Fan diameter ㎜ Φ350 Φ350 Φ350
Fan & Motor Phase ø 3 3 3
Kilowatt Kw 0.1 0.1 0.1
Pole P 6 6 6
Quantity 　 1 1 1
풍량 (Air volume) ㎥/min 33 33 33
제상히터
(Defrost heater)		 Body Kw ㅡ 0.4*4EA 0.4*4EA
Drain Pan Kw ㅡ ㅡ 0.8*2EA
Fan Guide Kw
배관치수
(Connection tube)		 입구(Inlet) ㎜ Φ12.7 Φ12.7 Φ12.7
 출구(Outlet) ㎜ Φ22.22 Φ22.22 Φ22.22
드레인(Drain) A 25 25 25
외형치수
(Ext.dimension)		 L × W × H ㎜ 860*750*332 860*750*332 860*750*332
C × D × (E×F) ㎜ 625*850 625*850 625*850
앵커치수
(Mounting size)		 A × B ㎜
제품중량(Weight) Kg 58.6 58.6 58.6
모델명(Model) 단위(Unit) CUM030**B
마 력( HP) HP 3
사 양 (Spec.) 　 AM EF EL
고내온도 (Room temp.) ℃ +10℃~ +15℃ +10℃~ -10℃ -20℃~ -30℃
핀 피치 (Fin pitch) ㎜ 4.5 4.5 6.5
전열면적 (Heat transfer area) ㎡ 19.8 19.8 14.4
냉동능력(kcal/h) TD(5℃) kcal/h 2970 2475 1296
TD(7℃) kcal/h 4158 3465 1814
TD(10℃) kcal/h 5940 4950 2592
Fan diameter ㎜ Φ400 Φ400 Φ400
Fan & Motor Phase ø 3 3 3
Kilowatt Kw 0.1 0.1 0.1
Pole P 6 6 6
Quantity 　 1 1 1
풍량 (Air volume) ㎥/min 50 50 50
제상히터
(Defrost heater)		 Body Kw ㅡ 0.6*4EA 0.6*4EA
Drain Pan Kw ㅡ ㅡ 1.0*2EA
Fan Guide Kw
배관치수
(Connection tube)		 입구(Inlet) ㎜ Φ12.7 Φ12.7 Φ12.7
 출구(Outlet) ㎜ Φ22.22 Φ22.22 Φ22.22
드레인(Drain) A 25 25 25
외형치수
(Ext.dimension)		 L × W × H ㎜ 1160*750*332 1160*750*332 1160*750*332
C × D × (E×F) ㎜ 925*850 925*850 925*850
앵커치수
(Mounting size)		 A × B ㎜
제품중량(Weight) Kg 72.4 72.4 72.4
모델명(Model) 단위(Unit) CUM040**B
마 력( HP) HP 4
사 양 (Spec.) 　 AM EF EL
고내온도 (Room temp.) ℃ +10℃~ +15℃ +10℃~ -10℃ -20℃~ -30℃
핀 피치 (Fin pitch) ㎜ 4.5 4.5 6.5
전열면적 (Heat transfer area) ㎡ 24.2 24.2 17.6
냉동능력(kcal/h) TD(5℃) kcal/h 3632 3026 1584
TD(7℃) kcal/h 5085 4236 2218
TD(10℃) kcal/h 7264 6052 3168
Fan diameter ㎜ Φ350 Φ350 Φ350
Fan & Motor Phase ø 3 3 3
Kilowatt Kw 0.1 0.1 0.1
Pole P 6 6 6
Quantity 　 2 2 2
풍량 (Air volume) ㎥/min 61 61 61
제상히터
(Defrost heater)		 Body Kw ㅡ 0.7*4EA 0.7*4EA
Drain Pan Kw ㅡ ㅡ 1.0*2EA
Fan Guide Kw
배관치수
(Connection tube)		 입구(Inlet) ㎜ Φ12.7 Φ12.7 Φ12.7
 출구(Outlet) ㎜ Φ22.22 Φ22.22 Φ22.22
드레인(Drain) A 25 25 25
외형치수
(Ext.dimension)		 L × W × H ㎜ 1360*750*332 1360*750*332 1360*750*332
C × D × (E×F) ㎜ 1125*850 1125*850 1125*850
앵커치수
(Mounting size)		 A × B ㎜
제품중량(Weight) Kg 92.2 92.2 92.2
모델명(Model) 단위(Unit) CUM050**B
마 력( HP) HP 5
사 양 (Spec.) 　 AM EF EL
고내온도 (Room temp.) ℃ +10℃~ +15℃ +10℃~ -10℃ -20℃~ -30℃
핀 피치 (Fin pitch) ㎜ 4.5 4.5 6.5
전열면적 (Heat transfer area) ㎡ 28.6 28.6 20.8
냉동능력(kcal/h) TD(5℃) kcal/h 4290 3575 1872
TD(7℃) kcal/h 6006 5005 2621
TD(10℃) kcal/h 8580 7150 3744
Fan diameter ㎜ Φ400 Φ400 Φ400
Fan & Motor Phase ø 3 3 3
Kilowatt Kw 0.1 0.1 0.1
Pole P 6 6 6
Quantity 　 2 2 2
풍량 (Air volume) ㎥/min 72 72 72
제상히터
(Defrost heater)		 Body Kw ㅡ 0.85*4EA 0.85*4EA
Drain Pan Kw ㅡ ㅡ 1.0*2EA
Fan Guide Kw
배관치수
(Connection tube)		 입구(Inlet) ㎜ Φ15.88 Φ15.88 Φ15.88
 출구(Outlet) ㎜ Φ28.58 Φ28.58 Φ28.58
드레인(Drain) A 25 25 25
외형치수
(Ext.dimension)		 L × W × H ㎜ 1560*750*332 1560*750*332 1560*750*332
C × D × (E×F) ㎜ 1325*850 1325*850 1325*850
앵커치수
(Mounting size)		 A × B ㎜
제품중량(Weight) Kg 91.8 91.8 91.8
모델명(Model) 단위(Unit) CUM060**B
마 력( HP) HP 6
사 양 (Spec.) 　 AM EF EL
고내온도 (Room temp.) ℃ +10℃~ +15℃ +10℃~ -10℃ -20℃~ -30℃
핀 피치 (Fin pitch) ㎜ 4.5 4.5 6.5
전열면적 (Heat transfer area) ㎡ 35.8 35.8 26
냉동능력(kcal/h) TD(5℃) kcal/h 5364 4470 2339
TD(7℃) kcal/h 7510 6258 3275
TD(10℃) kcal/h 10728 8940 4678
Fan diameter ㎜ Φ400 Φ400 Φ400
Fan & Motor Phase ø 3 3 3
Kilowatt Kw 0.1 0.1 0.1
Pole P 6 6 6
Quantity 　 2 2 2
풍량 (Air volume) ㎥/min 90 90 90
제상히터
(Defrost heater)		 Body Kw ㅡ 0.85*4EA 0.85*4EA
Drain Pan Kw ㅡ ㅡ 1.0*2EA
Fan Guide Kw
배관치수
(Connection tube)		 입구(Inlet) ㎜ Φ15.88 Φ15.88 Φ15.88
 출구(Outlet) ㎜ Φ28.58 Φ28.58 Φ28.58
드레인(Drain) A 25 25 25
외형치수
(Ext.dimension)		 L × W × H ㎜ 1560*800*332 1560*800*332 1560*800*332
C × D × (E×F) ㎜ 1325*900 1325*900 1325*900
앵커치수
(Mounting size)		 A × B ㎜
제품중량(Weight) Kg 107.6 107.6 107.6
모델명(Model) 단위(Unit) CUM075**B
마 력( HP) HP 7.5
사 양 (Spec.) 　 AM EF EL
고내온도 (Room temp.) ℃ +10℃~ +15℃ +10℃~ -10℃ -20℃~ -30℃
핀 피치 (Fin pitch) ㎜ 4.5 4.5 6.5
전열면적 (Heat transfer area) ㎡ 43 43 31.2
냉동능력(kcal/h) TD(5℃) kcal/h 6438 5365 2808
TD(7℃) kcal/h 9013 7511 3931
TD(10℃) kcal/h 12876 10730 5616
Fan diameter ㎜ Φ450 Φ450 Φ450
Fan & Motor Phase ø 3 3 3
Kilowatt Kw 0.2 0.2 0.2
Pole P 6 6 6
Quantity 　 2 2 2
풍량 (Air volume) ㎥/min 108 108 108
제상히터
(Defrost heater)		 Body Kw ㅡ 0.85*6EA 0.85*6EA
Drain Pan Kw ㅡ ㅡ 1.0*2EA
Fan Guide Kw
배관치수
(Connection tube)		 입구(Inlet) ㎜ Φ15.88 Φ15.88 Φ15.88
 출구(Outlet) ㎜ Φ28.58 Φ28.58 Φ28.58
드레인(Drain) A 25 25 25
외형치수
(Ext.dimension)		 L × W × H ㎜ 1560*850*375 1560*850*375 1560*850*375
C × D × (E×F) ㎜ 1325*950 1325*950 1325*950
앵커치수
(Mounting size)		 A × B ㎜
제품중량(Weight) Kg 128.4 128.4 128.4
모델명(Model) 단위(Unit) CUM100**B
마 력( HP) HP 10
사 양 (Spec.) 　 AM EF EL
고내온도 (Room temp.) ℃ +10℃~ +15℃ +10℃~ -10℃ -20℃~ -30℃
핀 피치 (Fin pitch) ㎜ 4.5 4.5 6.5
전열면적 (Heat transfer area) ㎡ 52.8 52.8 38.4
냉동능력(kcal/h) TD(5℃) kcal/h 7920 6600 3456
TD(7℃) kcal/h 11088 9240 4838
TD(10℃) kcal/h 15840 13200 6912
Fan diameter ㎜ Φ450 Φ450 Φ450
Fan & Motor Phase ø 3 3 3
Kilowatt Kw 0.2 0.2 0.2
Pole P 6 6 6
Quantity 　 2 2 2
풍량 (Air volume) ㎥/min 133 133 133
제상히터
(Defrost heater)		 Body Kw ㅡ 1.0*6EA 1.0*6EA
Drain Pan Kw ㅡ ㅡ 1.2*2EA
Fan Guide Kw
배관치수
(Connection tube)		 입구(Inlet) ㎜ Φ15.88 Φ15.88 Φ15.88
 출구(Outlet) ㎜ Φ34.92 Φ34.92 Φ34.92
드레인(Drain) A 25 25 25
외형치수
(Ext.dimension)		 L × W × H ㎜ 1860*850*375 1860*850*375 1860*850*375
C × D × (E×F) ㎜ 1625*950 1625*950 1625*950
앵커치수
(Mounting size)		 A × B ㎜
제품중량(Weight) Kg 150.1 150.1 150.1
모델명(Model) 단위(Unit) CUM120**B
마 력( HP) HP 12
사 양 (Spec.) 　 AM EF EL
고내온도 (Room temp.) ℃ +10℃~ +15℃ +10℃~ -10℃ -20℃~ -30℃
핀 피치 (Fin pitch) ㎜ 4.5 4.5 6.5
전열면적 (Heat transfer area) ㎡ 71.3 71.3 51.8
냉동능력(kcal/h) TD(5℃) kcal/h 10695 8913 4662
TD(7℃) kcal/h 14973 12478 6527
TD(10℃) kcal/h 21390 17825 9324
Fan diameter ㎜ Φ450 Φ450 Φ450
Fan & Motor Phase ø 3 3 3
Kilowatt Kw 0.2 0.2 0.2
Pole P 6 6 6
Quantity 　 3 3 3
풍량 (Air volume) ㎥/min 180 180 180
제상히터
(Defrost heater)		 Body Kw ㅡ 1.1*6EA 1.1*6EA
Drain Pan Kw ㅡ ㅡ 1.2*2EA
Fan Guide Kw
배관치수
(Connection tube)		 입구(Inlet) ㎜ Φ15.88 Φ15.88 Φ15.88
 출구(Outlet) ㎜ Φ34.92 Φ34.92 Φ34.92
드레인(Drain) A 25 25 25
외형치수
(Ext.dimension)		 L × W × H ㎜ 2060*890*380 2060*890*380 2060*890*380
C × D × (E×F) ㎜ 1825*990 1825*990 1825*990
앵커치수
(Mounting size)		 A × B ㎜
제품중량(Weight) Kg 177.7 177.7 177.7
모델명(Model) 단위(Unit) CUM150**B
마 력( HP) HP 15
사 양 (Spec.) 　 AM EF EL
고내온도 (Room temp.) ℃ +10℃~ +15℃ +10℃~ -10℃ -20℃~ -30℃
핀 피치 (Fin pitch) ㎜ 4.5 4.5 6.5
전열면적 (Heat transfer area) ㎡ 85.2 85.2 61.9
냉동능력(kcal/h) TD(5℃) kcal/h 12780 10650 5571
TD(7℃) kcal/h 17892 14910 7799
TD(10℃) kcal/h 25560 21300 11142
Fan diameter ㎜ Φ450 Φ450 Φ450
Fan & Motor Phase ø 3 3 3
Kilowatt Kw 0.2 0.2 0.2
Pole P 6 6 6
Quantity 　 3 3 3
풍량 (Air volume) ㎥/min 180 180 180
제상히터
(Defrost heater)		 Body Kw ㅡ 1.4*6EA 1.4*6EA
Drain Pan Kw ㅡ ㅡ 1.2*2EA
Fan Guide Kw
배관치수
(Connection tube)		 입구(Inlet) ㎜ Φ19.05 Φ19.05 Φ19.05
 출구(Outlet) ㎜ Φ41.28 Φ41.28 Φ41.28
드레인(Drain) A 32 32 32
외형치수
(Ext.dimension)		 L × W × H ㎜ 2410*890*380 2410*890*380 2410*890*380
C × D × (E×F) ㎜ 2175*990 2175*990 2175*990
앵커치수
(Mounting size)		 A × B ㎜
제품중량(Weight) Kg 209.7 209.7 209.7
모델명(Model) 단위(Unit) CUM200**B
마 력( HP) HP 20
사 양 (Spec.) 　 AM EF EL
고내온도 (Room temp.) ℃ +10℃~ +15℃ +10℃~ -10℃ -20℃~ -30℃
핀 피치 (Fin pitch) ㎜ 4.5 4.5 6.5
전열면적 (Heat transfer area) ㎡ 88.9 88.9 64.3
냉동능력(kcal/h) TD(5℃) kcal/h 13335 11113 5787
TD(7℃) kcal/h 18669 15558 8102
TD(10℃) kcal/h 26670 22225 11574
Fan diameter ㎜ Φ400 Φ400 Φ400
Fan & Motor Phase ø 3 3 3
Kilowatt Kw 0.1 0.1 0.1
Pole P 6 6 6
Quantity 　 4 4 4
풍량 (Air volume) ㎥/min 180 180 180
제상히터
(Defrost heater)		 Body Kw ㅡ 1.4*8EA 1.4*8EA
Drain Pan Kw ㅡ ㅡ 1.2*2EA
Fan Guide Kw
배관치수
(Connection tube)		 입구(Inlet) ㎜ Φ19.05 Φ19.05 Φ19.05
 출구(Outlet) ㎜ Φ41.28 Φ41.28 Φ41.28
드레인(Drain) A 32 32 32
외형치수
(Ext.dimension)		 L × W × H ㎜ 2510*850*380 2510*850*380 2510*850*380
C × D × (E×F) ㎜ 2275*950 2275*950 2275*950
앵커치수
(Mounting size)		 A × B ㎜
제품중량(Weight) Kg 243.2 243.2 243.2
