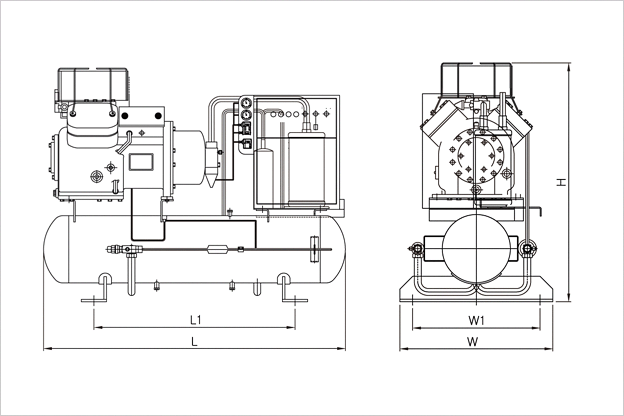

외형도 및 제품별 사양
| 모델명(Model) | 단위(Unit) | CRG050SL | |
| 공칭용량 (Nominal output) | HP | 5 | |
| 법정냉동능력 (Refrigeration ton) | RT | 2.6 | |
| 전원 (Power) | 3ø, 380V, 60Hz | ||
| 냉매 및증발온도 (Refrigerant, ET) | ℃ | R22, -5 ~ -40 | |
| 설치조건 (Installment condition) | ℃ | 실외설치, -15 ~ +35 | |
| 압축기 (Compressor) |
형식 (Type) | 반밀폐형 왕복동식(Semi-hermetic Reciprocating) | |
| 모델 (Model) | C-L37M9H | ||
| 정격출력 (Rated output) | Kw | 3.7 | |
| 토출량 (Displacement) | ㎥/h | 21.9 | |
| 운전전류 (Rated ampere) | Amp | 10 | |
| 수액기용량 (Receiver tank) | ℓ | 16 | |
| 액분리기용량 (Accumulator) | ℓ | 3.6 | |
| 보호장치 (Safety equipment) | DUAL PRESSURE SWITCH, OIL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃) | ||
| 내장부품 (Inner parts) | STOP VALVE, FILTER DRIER, SIGHT GLASS | ||
| 제어반내장부품 (Control panel parts) | 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 단자대 | ||
| 배관규격(Connection tube) | 흡입관 (Suction line) | ㎜ | Φ22.23 |
| 토출관 (Displacement) | ㎜ | ||
| 액 관 (Liquid line) | ㎜ | Φ12.70 | |
| 외형칫수 (Ext. dimension) |
L1/L2 | ㎜ | 900/650 |
| W2/W1 | ㎜ | 360/280 | |
| H | ㎜ | 769 | |
| 제품중량(Weight) | Kg | 136 | |
| 모델명(Model) | 단위(Unit) | CRG075SL | |
| 공칭용량 (Nominal output) | HP | 7.5 | |
| 법정냉동능력 (Refrigeration ton) | RT | 3.6 | |
| 전원 (Power) | 3ø, 380V, 60Hz | ||
| 냉매 및증발온도 (Refrigerant, ET) | ℃ | R22, -5 ~ -40 | |
| 설치조건 (Installment condition) | ℃ | 실외설치, -15 ~ +35 | |
| 압축기 (Compressor) |
형식 (Type) | 반밀폐형 왕복동식(Semi-hermetic Reciprocating) | |
| 모델 (Model) | C-L55M9D | ||
| 정격출력 (Rated output) | Kw | 5.5 | |
| 토출량 (Displacement) | ㎥/h | 30.7 | |
| 운전전류 (Rated ampere) | Amp | 16 | |
| 수액기용량 (Receiver tank) | ℓ | 14 | |
| 액분리기용량 (Accumulator) | ℓ | 6 | |
| 보호장치 (Safety equipment) | DUAL PRESSURE SWITCH, OIL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃) | ||
| 내장부품 (Inner parts) | STOP VALVE, FILTER DRIER, SIGHT GLASS | ||
| 제어반내장부품 (Control panel parts) | 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 단자대 | ||
| 배관규격(Connection tube) | 흡입관 (Suction line) | ㎜ | Φ28.58 |
| 토출관 (Displacement) | ㎜ | ||
| 액 관 (Liquid line) | ㎜ | Φ15.88 | |
| 외형칫수 (Ext. dimension) |
L1/L2 | ㎜ | 900/650 |
| W2/W1 | ㎜ | 360/280 | |
| H | ㎜ | 769 | |
| 제품중량(Weight) | Kg | 146 | |
| 모델명(Model) | 단위(Unit) | CRG100SL | |
| 공칭용량 (Nominal output) | HP | 10 | |
| 법정냉동능력 (Refrigeration ton) | RT | 5.6 | |
| 전원 (Power) | 3ø, 380V, 60Hz | ||
| 냉매 및증발온도 (Refrigerant, ET) | ℃ | R22, -5 ~ -40 | |
| 설치조건 (Installment condition) | ℃ | 실외설치, -15 ~ +35 | |
| 압축기 (Compressor) |
형식 (Type) | 반밀폐형 왕복동식(Semi-hermetic Reciprocating) | |
| 모델 (Model) | C-L75M9I | ||
| 정격출력 (Rated output) | Kw | 7.5 | |
| 토출량 (Displacement) | ㎥/h | 47.6 | |
| 운전전류 (Rated ampere) | Amp | 21 | |
| 수액기용량 (Receiver tank) | ℓ | 28 | |
| 액분리기용량 (Accumulator) | ℓ | 6 | |
| 보호장치 (Safety equipment) | DUAL PRESSURE SWITCH, OIL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃) | ||
| 내장부품 (Inner parts) | STOP VALVE, FILTER DRIER, SIGHT GLASS | ||
| 제어반내장부품 (Control panel parts) | 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 단자대 | ||
| 배관규격(Connection tube) | 흡입관 (Suction line) | ㎜ | Φ28.58 |
| 토출관 (Displacement) | ㎜ | ||
| 액 관 (Liquid line) | ㎜ | Φ15.88 | |
| 외형칫수 (Ext. dimension) |
L1/L2 | ㎜ | 1087/650 |
| W2/W1 | ㎜ | 360/280 | |
| H | ㎜ | 914 | |
| 제품중량(Weight) | Kg | 200 | |
| 모델명(Model) | 단위(Unit) | CRG150SL | |
| 공칭용량 (Nominal output) | HP | 15 | |
| 법정냉동능력 (Refrigeration ton) | RT | 7.5 | |
| 전원 (Power) | 3ø, 380V, 60Hz | ||
| 냉매 및증발온도 (Refrigerant, ET) | ℃ | R22, -5 ~ -40 | |
| 설치조건 (Installment condition) | ℃ | 실외설치, -15 ~ +35 | |
| 압축기 (Compressor) |
형식 (Type) | 반밀폐형 왕복동식(Semi-hermetic Reciprocating) | |
| 모델 (Model) | C-L113M9I | ||
| 정격출력 (Rated output) | Kw | 11 | |
| 토출량 (Displacement) | ㎥/h | 63.4 | |
| 운전전류 (Rated ampere) | Amp | 29 | |
| 수액기용량 (Receiver tank) | ℓ | 28 | |
| 액분리기용량 (Accumulator) | ℓ | 8.3 | |
| 보호장치 (Safety equipment) | DUAL PRESSURE SWITCH, OIL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃) | ||
| 내장부품 (Inner parts) | STOP VALVE, FILTER DRIER, SIGHT GLASS | ||
| 제어반내장부품 (Control panel parts) | 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 단자대 | ||
| 배관규격(Connection tube) | 흡입관 (Suction line) | ㎜ | Φ34.93 |
| 토출관 (Displacement) | ㎜ | ||
| 액 관 (Liquid line) | ㎜ | Φ22.22 | |
| 외형칫수 (Ext. dimension) |
L1/L2 | ㎜ | 1087/650 |
| W2/W1 | ㎜ | 360/280 | |
| H | ㎜ | 914 | |
| 제품중량(Weight) | Kg | 205 | |
| 모델명(Model) | 단위(Unit) | CRG200SL | |
| 공칭용량 (Nominal output) | HP | 20 | |
| 법정냉동능력 (Refrigeration ton) | RT | 10.4 | |
| 전원 (Power) | 3ø, 380V, 60Hz | ||
| 냉매 및증발온도 (Refrigerant, ET) | ℃ | R22, -5 ~ -40 | |
| 설치조건 (Installment condition) | ℃ | 실외설치, -15 ~ +35 | |
| 압축기 (Compressor) |
형식 (Type) | 반밀폐형 왕복동식(Semi-hermetic Reciprocating) | |
| 모델 (Model) | C-L150M9I | ||
| 정격출력 (Rated output) | Kw | 15 | |
| 토출량 (Displacement) | ㎥/h | 88.4 | |
| 운전전류 (Rated ampere) | Amp | 45 | |
| 수액기용량 (Receiver tank) | ℓ | 49 | |
| 액분리기용량 (Accumulator) | ℓ | 13 | |
| 보호장치 (Safety equipment) | DUAL PRESSURE SWITCH, OIL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃) | ||
| 내장부품 (Inner parts) | STOP VALVE, FILTER DRIER, SIGHT GLASS | ||
| 제어반내장부품 (Control panel parts) | 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 단자대 | ||
| 배관규격(Connection tube) | 흡입관 (Suction line) | ㎜ | Φ41.28 |
| 토출관 (Displacement) | ㎜ | ||
| 액 관 (Liquid line) | ㎜ | Φ22.22 | |
| 외형칫수 (Ext. dimension) |
L1/L2 | ㎜ | 1200/650 |
| W2/W1 | ㎜ | 600/500 | |
| H | ㎜ | 938 | |
| 제품중량(Weight) | Kg | 276 | |
