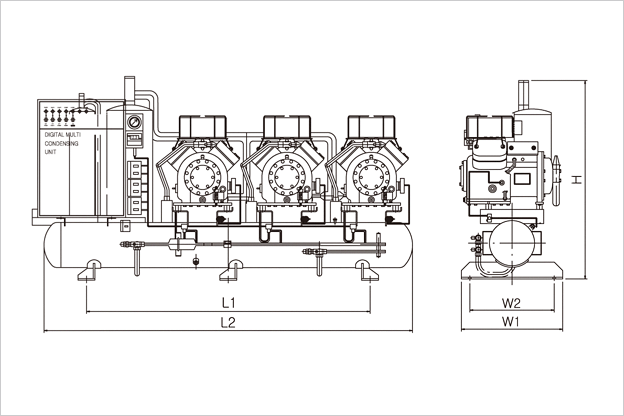

외형도 및 제품별 사양
| 모델명(Model) | 단위(Unit) | CCG1503 | |
| 공칭용량 (Nominal output) | HP | 15 | |
| 법정냉동능력 (Refrigeration ton) | RT | 7.8 | |
| 전원 (Power) | 3ø, 380V, 60Hz | ||
| 냉매 및증발온도 (Refrigerant, ET) | ℃ | R22, -5 ~ -40 | |
| 설치조건 (Installment condition) | ℃ | 실외설치, -15 ~ +35 | |
| 압축기 (Compressor) |
형식 (Type) | 반밀폐형 왕복동식(Semi-hermetic Reciprocating) | |
| 모델 (Model) | C-L37M9H＊3 | ||
| 정격출력 (Rated output) | Kw | 3.7＊3 | |
| 토출량 (Displacement) | ㎥/h | 45.1＊3 | |
| 운전전류 (Rated ampere) | Amp | 7+7+7 | |
| 수액기용량 (Receiver tank) | ℓ | 53 | |
| 액분리기용량 (Accumulator) | ℓ | 13 | |
| 보호장치 (Safety equipment) | DUAL PRESSURE SWITCH, OIL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃) | ||
| 내장부품 (Inner parts) | STOP VALVE, FILTER DRIER, SIGHT GLASS | ||
| 제어반내장부품 (Control panel parts) | 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 기동CONDENSER,단자대 | ||
| 배관규격(Connection tube) | 흡입관 (Suction line) | ㎜ | Φ41.28 |
| 토출관 (Displacement) | ㎜ | ||
| 액 관 (Liquid line) | ㎜ | Φ22.23 | |
| 외형칫수 (Ext. dimension) |
L1/L2 | ㎜ | 1470 / 1842 |
| W2/W1 | ㎜ | 600/500 | |
| H | ㎜ | 1032 | |
| 제품중량(Weight) | Kg | 366 | |
| 모델명(Model) | 단위(Unit) | CCG1753 | |
| 공칭용량 (Nominal output) | HP | 17.5 | |
| 법정냉동능력 (Refrigeration ton) | RT | 8.8 | |
| 전원 (Power) | 3ø, 380V, 60Hz | ||
| 냉매 및증발온도 (Refrigerant, ET) | ℃ | R22, -5 ~ -40 | |
| 설치조건 (Installment condition) | ℃ | 실외설치, -15 ~ +35 | |
| 압축기 (Compressor) |
형식 (Type) | 반밀폐형 왕복동식(Semi-hermetic Reciprocating) | |
| 모델 (Model) | C-L37M9H＊2/ C-L55M9D | ||
| 정격출력 (Rated output) | Kw | 3.7＊2+5.5 | |
| 토출량 (Displacement) | ㎥/h | 45.1+45.1+63.1 | |
| 운전전류 (Rated ampere) | Amp | 7+7+11 | |
| 수액기용량 (Receiver tank) | ℓ | 53 | |
| 액분리기용량 (Accumulator) | ℓ | 13 | |
| 보호장치 (Safety equipment) | DUAL PRESSURE SWITCH, OIL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃) | ||
| 내장부품 (Inner parts) | STOP VALVE, FILTER DRIER, SIGHT GLASS | ||
| 제어반내장부품 (Control panel parts) | 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 기동CONDENSER,단자대 | ||
| 배관규격(Connection tube) | 흡입관 (Suction line) | ㎜ | Φ41.28 |
| 토출관 (Displacement) | ㎜ | ||
| 액 관 (Liquid line) | ㎜ | Φ22.23 | |
| 외형칫수 (Ext. dimension) |
L1/L2 | ㎜ | 1470 / 1842 |
| W2/W1 | ㎜ | 600/500 | |
| H | ㎜ | 1032 | |
| 제품중량(Weight) | Kg | 396 | |
| 모델명(Model) | 단위(Unit) | CCG2003 | |
| 공칭용량 (Nominal output) | HP | 20 | |
| 법정냉동능력 (Refrigeration ton) | RT | 9.8 | |
| 전원 (Power) | 3ø, 380V, 60Hz | ||
| 냉매 및증발온도 (Refrigerant, ET) | ℃ | R22, -5 ~ -40 | |
| 설치조건 (Installment condition) | ℃ | 실외설치, -15 ~ +35 | |
| 압축기 (Compressor) |
형식 (Type) | 반밀폐형 왕복동식(Semi-hermetic Reciprocating) | |
| 모델 (Model) | C-L37M9H/ C-L55M9D＊2 | ||
| 정격출력 (Rated output) | Kw | 3.7+5.5＊2 | |
| 토출량 (Displacement) | ㎥/h | 45.1+63.1+63.1 | |
| 운전전류 (Rated ampere) | Amp | 7+11+11 | |
| 수액기용량 (Receiver tank) | ℓ | 53 | |
| 액분리기용량 (Accumulator) | ℓ | 13 | |
| 보호장치 (Safety equipment) | DUAL PRESSURE SWITCH, OIL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃) | ||
| 내장부품 (Inner parts) | STOP VALVE, FILTER DRIER, SIGHT GLASS | ||
| 제어반내장부품 (Control panel parts) | 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 기동CONDENSER,단자대 | ||
| 배관규격(Connection tube) | 흡입관 (Suction line) | ㎜ | Φ53.98 |
| 토출관 (Displacement) | ㎜ | ||
| 액 관 (Liquid line) | ㎜ | Φ22.23 | |
| 외형칫수 (Ext. dimension) |
L1/L2 | ㎜ | 1470 / 1842 |
| W2/W1 | ㎜ | 600/500 | |
| H | ㎜ | 1032 | |
| 제품중량(Weight) | Kg | 456 | |
| 모델명(Model) | 단위(Unit) | CCG2253 | |
| 공칭용량 (Nominal output) | HP | 22.5 | |
| 법정냉동능력 (Refrigeration ton) | RT | 10.8 | |
| 전원 (Power) | 3ø, 380V, 60Hz | ||
| 냉매 및증발온도 (Refrigerant, ET) | ℃ | R22, -5 ~ -40 | |
| 설치조건 (Installment condition) | ℃ | 실외설치, -15 ~ +35 | |
| 압축기 (Compressor) |
형식 (Type) | 반밀폐형 왕복동식(Semi-hermetic Reciprocating) | |
| 모델 (Model) | C-L55M9D＊3 | ||
| 정격출력 (Rated output) | Kw | 5.5＊3 | |
| 토출량 (Displacement) | ㎥/h | 63.1＊3 | |
| 운전전류 (Rated ampere) | Amp | 11+11+11 | |
| 수액기용량 (Receiver tank) | ℓ | 53 | |
| 액분리기용량 (Accumulator) | ℓ | 13 | |
| 보호장치 (Safety equipment) | DUAL PRESSURE SWITCH, OIL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃) | ||
| 내장부품 (Inner parts) | STOP VALVE, FILTER DRIER, SIGHT GLASS | ||
| 제어반내장부품 (Control panel parts) | 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 기동CONDENSER,단자대 | ||
| 배관규격(Connection tube) | 흡입관 (Suction line) | ㎜ | Φ53.98 |
| 토출관 (Displacement) | ㎜ | ||
| 액 관 (Liquid line) | ㎜ | Φ22.23 | |
| 외형칫수 (Ext. dimension) |
L1/L2 | ㎜ | 1470 / 1842 |
| W2/W1 | ㎜ | 600/500 | |
| H | ㎜ | 1032 | |
| 제품중량(Weight) | Kg | 612 | |
| 모델명(Model) | 단위(Unit) | CCG2503 | |
| 공칭용량 (Nominal output) | HP | 25 | |
| 법정냉동능력 (Refrigeration ton) | RT | 12.8 | |
| 전원 (Power) | 3ø, 380V, 60Hz | ||
| 냉매 및증발온도 (Refrigerant, ET) | ℃ | R22, -5 ~ -40 | |
| 설치조건 (Installment condition) | ℃ | 실외설치, -15 ~ +35 | |
| 압축기 (Compressor) |
형식 (Type) | 반밀폐형 왕복동식(Semi-hermetic Reciprocating) | |
| 모델 (Model) | C-L55M9D＊2/ C-L75M9I | ||
| 정격출력 (Rated output) | Kw | 5.5＊2+7.5 | |
| 토출량 (Displacement) | ㎥/h | 63.1+63.1+98.1 | |
| 운전전류 (Rated ampere) | Amp | 11+11+14.5 | |
| 수액기용량 (Receiver tank) | ℓ | 53 | |
| 액분리기용량 (Accumulator) | ℓ | 13 | |
| 보호장치 (Safety equipment) | DUAL PRESSURE SWITCH, OIL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃) | ||
| 내장부품 (Inner parts) | STOP VALVE, FILTER DRIER, SIGHT GLASS | ||
| 제어반내장부품 (Control panel parts) | 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 기동CONDENSER,단자대 | ||
| 배관규격(Connection tube) | 흡입관 (Suction line) | ㎜ | Φ53.98 |
| 토출관 (Displacement) | ㎜ | ||
| 액 관 (Liquid line) | ㎜ | Φ22.23 | |
| 외형칫수 (Ext. dimension) |
L1/L2 | ㎜ | 1470 / 2193 |
| W2/W1 | ㎜ | 600/500 | |
| H | ㎜ | 1165 | |
| 제품중량(Weight) | Kg | 630 | |
| 모델명(Model) | 단위(Unit) | CCG3003 | |
| 공칭용량 (Nominal output) | HP | 30 | |
| 법정냉동능력 (Refrigeration ton) | RT | 16.8 | |
| 전원 (Power) | 3ø, 380V, 60Hz | ||
| 냉매 및증발온도 (Refrigerant, ET) | ℃ | R22, -5 ~ -40 | |
| 설치조건 (Installment condition) | ℃ | 실외설치, -15 ~ +35 | |
| 압축기 (Compressor) |
형식 (Type) | 반밀폐형 왕복동식(Semi-hermetic Reciprocating) | |
| 모델 (Model) | C-L75M9I＊3 | ||
| 정격출력 (Rated output) | Kw | 7.5＊3 | |
| 토출량 (Displacement) | ㎥/h | 98.1＊3 | |
| 운전전류 (Rated ampere) | Amp | 14.5+14.5+14.5 | |
| 수액기용량 (Receiver tank) | ℓ | 110 | |
| 액분리기용량 (Accumulator) | ℓ | 23 | |
| 보호장치 (Safety equipment) | DUAL PRESSURE SWITCH, OIL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃) | ||
| 내장부품 (Inner parts) | STOP VALVE, FILTER DRIER, SIGHT GLASS | ||
| 제어반내장부품 (Control panel parts) | 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 기동CONDENSER,단자대 | ||
| 배관규격(Connection tube) | 흡입관 (Suction line) | ㎜ | Φ53.98 |
| 토출관 (Displacement) | ㎜ | ||
| 액 관 (Liquid line) | ㎜ | Φ28.58 | |
| 외형칫수 (Ext. dimension) |
L1/L2 | ㎜ | 1470 / 2193 |
| W2/W1 | ㎜ | 600/500 | |
| H | ㎜ | 1165 | |
| 제품중량(Weight) | Kg | 652 | |
| 모델명(Model) | 단위(Unit) | CCG3503 | |
| 공칭용량 (Nominal output) | HP | 35 | |
| 법정냉동능력 (Refrigeration ton) | RT | 18.7 | |
| 전원 (Power) | 3ø, 380V, 60Hz | ||
| 냉매 및증발온도 (Refrigerant, ET) | ℃ | R22, -5 ~ -40 | |
| 설치조건 (Installment condition) | ℃ | 실외설치, -15 ~ +35 | |
| 압축기 (Compressor) |
형식 (Type) | 반밀폐형 왕복동식(Semi-hermetic Reciprocating) | |
| 모델 (Model) | C-L75M9I＊2/ C-L113M9I | ||
| 정격출력 (Rated output) | Kw | 7.5＊2+11 | |
| 토출량 (Displacement) | ㎥/h | 98.1+98.1+130.5 | |
| 운전전류 (Rated ampere) | Amp | 14.5+14.5+20.5 | |
| 수액기용량 (Receiver tank) | ℓ | 110 | |
| 액분리기용량 (Accumulator) | ℓ | 23 | |
| 보호장치 (Safety equipment) | DUAL PRESSURE SWITCH, OIL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃) | ||
| 내장부품 (Inner parts) | STOP VALVE, FILTER DRIER, SIGHT GLASS | ||
| 제어반내장부품 (Control panel parts) | 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 기동CONDENSER,단자대 | ||
| 배관규격(Connection tube) | 흡입관 (Suction line) | ㎜ | Φ53.98 |
| 토출관 (Displacement) | ㎜ | ||
| 액 관 (Liquid line) | ㎜ | Φ28.58 | |
| 외형칫수 (Ext. dimension) |
L1/L2 | ㎜ | 1470 / 2193 |
| W2/W1 | ㎜ | 600/500 | |
| H | ㎜ | 1165 | |
| 제품중량(Weight) | Kg | 662 | |
