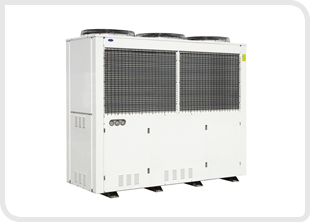

반밀폐 단단공냉식(중온용)

홈 > 토탈 콜드체인 솔루션 > 정속형 냉동기 > 반밀폐 단단공냉식(중온용)

COPELAND 압축기 사용
고내온도에 의한 제어로 전력비의 에너지 절감
동절기 및 중간기의 응축압력을 제어, 에너지 절감실현
제어가 용이하도록 설계
설비의 변경, 증대 용이
유분리기, 액분리기 장착

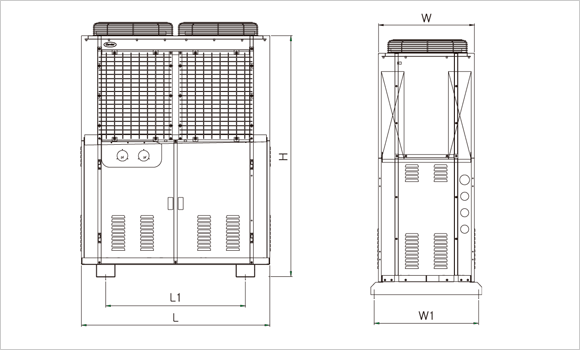

  외형도 및 제품별 사양

모델명(Model) 단위(Unit) CPJ050SM
공칭용량 (Nominal output) HP 5
법정냉동능력 (Refrigeration ton) RT
전원 (Power) 　 3ø, 220V / 380V, 60Hz
냉매 및증발온도 (Refrigerant, ET) ℃ R22, -5 ~ -40
설치조건 (Installment condition) ℃ 실외설치, -15 ~ +40
압축기
(Compressor)		 형식 (Type) 　 반밀폐형 왕복동식(Semi-hermetic Reciprocating)
모델 (Model) 　 LA4K-0500
정격출력 (Rated output) Kw
토출량 (Displacement) ㎥/h
운전전류 (Rated ampere) Amp 21.7/ 12.5
응축기
(Condenser)		 형식 (Type) 　 CORRUGATED FIN & CU TUBE
전열면적 (Heat transfer area) ㎡ 37.4
풍량 (Air volume) ㎥/min 100
Fan직경 (Fan diameter) ㎜ Φ400×2EA
전동기출력 (Motor output) Kw 0.1KW × 2
수액기용량 (Receiver tank) ℓ 6.5
액분리기용량 (Accumulator) ℓ 3.4
보호장치 (Safety equipment) 　 DUAL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃)
내장부품 (Inner parts) 　 STOP VALVE, FILTER DRIER, SIGHT GLASS
제어반내장부품 (Control panel parts) 　 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 단자대
배관규격(Connection tube) 흡입관 (Suction line) ㎜ Φ28.58
토출관 (Displacement) ㎜
액 관 (Liquid line) ㎜ Φ12.7
외형칫수
(Ext. dimension)		 L1/L2 ㎜ 1160/850
W1/W2 ㎜ 585/638
H ㎜ 1475
제품중량(Weight) Kg 250
모델명(Model) 단위(Unit) CPJ075SM
공칭용량 (Nominal output) HP 7.5
법정냉동능력 (Refrigeration ton) RT
전원 (Power) 　 3ø, 220V / 380V, 60Hz
냉매 및증발온도 (Refrigerant, ET) ℃ R22, -5 ~ -40
설치조건 (Installment condition) ℃ 실외설치, -15 ~ +40
압축기
(Compressor)		 형식 (Type) 　 반밀폐형 왕복동식(Semi-hermetic Reciprocating)
모델 (Model) 　 CAK-0750
정격출력 (Rated output) Kw 5.5
토출량 (Displacement) ㎥/h
운전전류 (Rated ampere) Amp 31.9/ 18.4
응축기
(Condenser)		 형식 (Type) 　 CORRUGATED FIN & CU TUBE
전열면적 (Heat transfer area) ㎡ 50
풍량 (Air volume) ㎥/min 180
Fan직경 (Fan diameter) ㎜ Φ500×2EA
전동기출력 (Motor output) Kw 0.3KW × 2
수액기용량 (Receiver tank) ℓ 8.7
액분리기용량 (Accumulator) ℓ 3.8
보호장치 (Safety equipment) 　 DUAL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃)
내장부품 (Inner parts) 　 STOP VALVE, FILTER DRIER, SIGHT GLASS
제어반내장부품 (Control panel parts) 　 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 단자대
배관규격(Connection tube) 흡입관 (Suction line) ㎜ Φ34.93
토출관 (Displacement) ㎜
액 관 (Liquid line) ㎜ Φ15.88
외형칫수
(Ext. dimension)		 L1/L2 ㎜ 1345/1045
W1/W2 ㎜ 688/738
H ㎜ 1535
제품중량(Weight) Kg 310
모델명(Model) 단위(Unit) CPJ100SM
공칭용량 (Nominal output) HP 10
법정냉동능력 (Refrigeration ton) RT
전원 (Power) 　 3ø, 220V / 380V, 60Hz
냉매 및증발온도 (Refrigerant, ET) ℃ R22, -5 ~ -40
설치조건 (Installment condition) ℃ 실외설치, -15 ~ +40
압축기
(Compressor)		 형식 (Type) 　 반밀폐형 왕복동식(Semi-hermetic Reciprocating)
모델 (Model) 　 3SCH-1000
정격출력 (Rated output) Kw 7.5
토출량 (Displacement) ㎥/h
운전전류 (Rated ampere) Amp 48/ 26.5
응축기
(Condenser)		 형식 (Type) 　 CORRUGATED FIN & CU TUBE
전열면적 (Heat transfer area) ㎡ 75
풍량 (Air volume) ㎥/min 200
Fan직경 (Fan diameter) ㎜ Φ500×2EA
전동기출력 (Motor output) Kw 0.3KW × 2
수액기용량 (Receiver tank) ℓ 12
액분리기용량 (Accumulator) ℓ 5.8
보호장치 (Safety equipment) 　 DUAL PRESSURE SWITCH, OIL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃)
내장부품 (Inner parts) 　 STOP VALVE, FILTER DRIER, SIGHT GLASS
제어반내장부품 (Control panel parts) 　 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 단자대
배관규격(Connection tube) 흡입관 (Suction line) ㎜ Φ34.93
토출관 (Displacement) ㎜
액 관 (Liquid line) ㎜ Φ15.88
외형칫수
(Ext. dimension)		 L1/L2 ㎜ 1345/1045
W1/W2 ㎜ 728/778
H ㎜ 1535
제품중량(Weight) Kg 360
모델명(Model) 단위(Unit) CPJ150SM
공칭용량 (Nominal output) HP 15
법정냉동능력 (Refrigeration ton) RT
전원 (Power) 　 3ø, 220V / 380V, 60Hz
냉매 및증발온도 (Refrigerant, ET) ℃ R22, -5 ~ -40
설치조건 (Installment condition) ℃ 실외설치, -15 ~ +40
압축기
(Compressor)		 형식 (Type) 　 반밀폐형 왕복동식(Semi-hermetic Reciprocating)
모델 (Model) 　 3SSH-1500
정격출력 (Rated output) Kw 11
토출량 (Displacement) ㎥/h
운전전류 (Rated ampere) Amp 71/ 39.5
응축기
(Condenser)		 형식 (Type) 　 CORRUGATED FIN & CU TUBE
전열면적 (Heat transfer area) ㎡ 112.5
풍량 (Air volume) ㎥/min 300
Fan직경 (Fan diameter) ㎜ Φ600×2EA
전동기출력 (Motor output) Kw 0.5KW × 2
수액기용량 (Receiver tank) ℓ 26
액분리기용량 (Accumulator) ℓ 13
보호장치 (Safety equipment) 　 DUAL PRESSURE SWITCH, OIL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃)
내장부품 (Inner parts) 　 STOP VALVE, FILTER DRIER, SIGHT GLASS
제어반내장부품 (Control panel parts) 　 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 단자대
배관규격(Connection tube) 흡입관 (Suction line) ㎜ Φ41.28
토출관 (Displacement) ㎜
액 관 (Liquid line) ㎜ Φ22.22
외형칫수
(Ext. dimension)		 L1/L2 ㎜ 1620/1320
W1/W2 ㎜ 828/878
H ㎜ 1735
제품중량(Weight) Kg 570
모델명(Model) 단위(Unit) CPJ200SM
공칭용량 (Nominal output) HP 20
법정냉동능력 (Refrigeration ton) RT
전원 (Power) 　 3ø, 220V / 380V, 60Hz
냉매 및증발온도 (Refrigerant, ET) ℃ R22, -5 ~ -40
설치조건 (Installment condition) ℃ 실외설치, -15 ~ +40
압축기
(Compressor)		 형식 (Type) 　 반밀폐형 왕복동식(Semi-hermetic Reciprocating)
모델 (Model) 　 4SAH-2000
정격출력 (Rated output) Kw 15
토출량 (Displacement) ㎥/h
운전전류 (Rated ampere) Amp 84.5/ 47
응축기
(Condenser)		 형식 (Type) 　 CORRUGATED FIN & CU TUBE
전열면적 (Heat transfer area) ㎡ 149.5
풍량 (Air volume) ㎥/min 400
Fan직경 (Fan diameter) ㎜ Φ700×2EA
전동기출력 (Motor output) Kw 0.6KW × 2
수액기용량 (Receiver tank) ℓ 26
액분리기용량 (Accumulator) ℓ 13
보호장치 (Safety equipment) 　 DUAL PRESSURE SWITCH, OIL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃)
내장부품 (Inner parts) 　 STOP VALVE, FILTER DRIER, SIGHT GLASS
제어반내장부품 (Control panel parts) 　 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 단자대
배관규격(Connection tube) 흡입관 (Suction line) ㎜ Φ41.28
토출관 (Displacement) ㎜
액 관 (Liquid line) ㎜ Φ22.22
외형칫수
(Ext. dimension)		 L1/L2 ㎜ 1810/1510
W1/W2 ㎜ 928/978
H ㎜ 1835
제품중량(Weight) Kg 600
모델명(Model) 단위(Unit) CPJ250SM
공칭용량 (Nominal output) HP 25
법정냉동능력 (Refrigeration ton) RT
전원 (Power) 　 3ø, 220V / 380V, 60Hz
냉매 및증발온도 (Refrigerant, ET) ℃ R22, -5 ~ -40
설치조건 (Installment condition) ℃ 실외설치, -15 ~ +40
압축기
(Compressor)		 형식 (Type) 　 반밀폐형 왕복동식(Semi-hermetic Reciprocating)
모델 (Model) 　 4SHH-2500
정격출력 (Rated output) Kw 18.5
토출량 (Displacement) ㎥/h
운전전류 (Rated ampere) Amp 103/ 57
응축기
(Condenser)		 형식 (Type) 　 CORRUGATED FIN & CU TUBE
전열면적 (Heat transfer area) ㎡ 187.4
풍량 (Air volume) ㎥/min 450
Fan직경 (Fan diameter) ㎜ Φ600×3EA
전동기출력 (Motor output) Kw 0.5KW × 3
수액기용량 (Receiver tank) ℓ 41
액분리기용량 (Accumulator) ℓ 23
보호장치 (Safety equipment) 　 DUAL PRESSURE SWITCH, OIL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃)
내장부품 (Inner parts) 　 STOP VALVE, FILTER DRIER, SIGHT GLASS
제어반내장부품 (Control panel parts) 　 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 단자대
배관규격(Connection tube) 흡입관 (Suction line) ㎜ Φ53.98
토출관 (Displacement) ㎜
액 관 (Liquid line) ㎜ Φ22.22
외형칫수
(Ext. dimension)		 L1/L2 ㎜ 2255/1955
W1/W2 ㎜ 928/978
H ㎜ 1835
제품중량(Weight) Kg 750
모델명(Model) 단위(Unit) CPJ300SM
공칭용량 (Nominal output) HP 30
법정냉동능력 (Refrigeration ton) RT
전원 (Power) 　 3ø, 220V / 380V, 60Hz
냉매 및증발온도 (Refrigerant, ET) ℃ R22, -5 ~ -40
설치조건 (Installment condition) ℃ 실외설치, -15 ~ +40
압축기
(Compressor)		 형식 (Type) 　 반밀폐형 왕복동식(Semi-hermetic Reciprocating)
모델 (Model) 　 4SJH-3000
정격출력 (Rated output) Kw 22
토출량 (Displacement) ㎥/h
운전전류 (Rated ampere) Amp 121/ 67.5
응축기
(Condenser)		 형식 (Type) 　 CORRUGATED FIN & CU TUBE
전열면적 (Heat transfer area) ㎡ 224.8
풍량 (Air volume) ㎥/min 600
Fan직경 (Fan diameter) ㎜ Φ700×3EA
전동기출력 (Motor output) Kw 0.6KW × 3
수액기용량 (Receiver tank) ℓ 41
액분리기용량 (Accumulator) ℓ 23
보호장치 (Safety equipment) 　 DUAL PRESSURE SWITCH, OIL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃)
내장부품 (Inner parts) 　 STOP VALVE, FILTER DRIER, SIGHT GLASS
제어반내장부품 (Control panel parts) 　 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 단자대
배관규격(Connection tube) 흡입관 (Suction line) ㎜ Φ53.98
토출관 (Displacement) ㎜
액 관 (Liquid line) ㎜ Φ22.22
외형칫수
(Ext. dimension)		 L1/L2 ㎜ 2645/2345
W1/W2 ㎜ 928/978
H ㎜ 1835
제품중량(Weight) Kg 820
