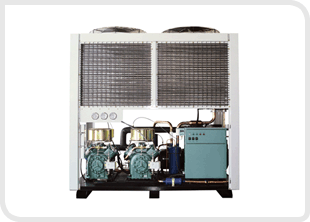

| 홈 > 토탈 콜드체인 솔루션 > 정속형 냉동기 > 멀티 일체형 냉동기(CPG) |
 |
|
||||||||
| |||||||||

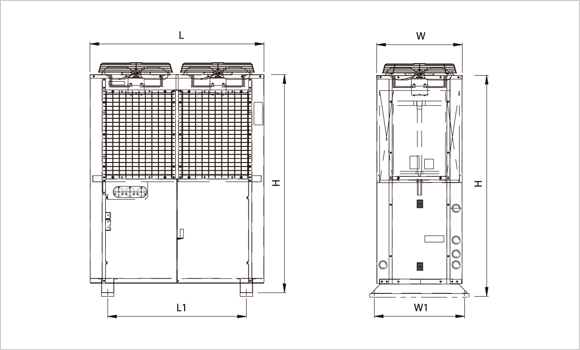

외형도 및 제품별 사양
| 모델명(Model) | 단위(Unit) | CPG1002L | |
| 공칭용량 (Nominal output) | HP | 10 | |
| 법정냉동능력 (Refrigeration ton) | RT | 4.7 | |
| 전원 (Power) | 3ø, 380V, 60Hz | ||
| 냉매 및증발온도 (Refrigerant, ET) | ℃ | R22, -5 ~ -20 / -25 ~ -40 (인젝션 사용시) | |
| 설치조건 (Installment condition) | ℃ | 실외설치, -15 ~ +40 | |
| 압축기 (Compressor) |
형식 (Type) | 반밀폐형 왕복동식(Semi-hermetic Reciprocating) | |
| 모델 (Model) | C-L37M9H＊2 | ||
| 정격출력 (Rated output) | Kw | 3.7＊2 | |
| 토출량 (Displacement) | ㎥/h | 19.9*2 | |
| 운전전류 (Rated ampere) | Amp | 7+ 7 | |
| 응축기 (Condenser) |
형식 (Type) | CORRUGATED FIN & CU TUBE | |
| 전열면적 (Heat transfer area) | ㎡ | 75 | |
| 풍량 (Air volume) | ㎥/min | 200 | |
| Fan직경 (Fan diameter) | ㎜ | Φ500×2EA | |
| 전동기출력 (Motor output) | Kw | 0.3KW × 2 | |
| 수액기용량 (Receiver tank) | ℓ | 15 | |
| 액분리기용량 (Accumulator) | ℓ | 6 | |
| 보호장치 (Safety equipment) | DUAL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃) | ||
| 내장부품 (Inner parts) | STOP VALVE, FILTER DRIER, SIGHT GLASS | ||
| 제어반내장부품 (Control panel parts) | 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 단자대 | ||
| 배관규격(Connection tube) | 흡입관 (Suction line) | ㎜ | Φ34.93 |
| 토출관 (Displacement) | ㎜ | ||
| 액 관 (Liquid line) | ㎜ | Φ15.88 | |
| 외형칫수 (Ext. dimension) |
L1/L2 | ㎜ | 1345/1045 |
| W1/W2 | ㎜ | 728/778 | |
| H | ㎜ | 1535 | |
| 제품중량(Weight) | Kg | 479 | |
| 모델명(Model) | 단위(Unit) | CPG1252L | |
| 공칭용량 (Nominal output) | HP | 12.5 | |
| 법정냉동능력 (Refrigeration ton) | RT | 5.96 | |
| 전원 (Power) | 3ø, 380V, 60Hz | ||
| 냉매 및증발온도 (Refrigerant, ET) | ℃ | R22, -5 ~ -20 / -25 ~ -40 (인젝션 사용시) | |
| 설치조건 (Installment condition) | ℃ | 실외설치, -15 ~ +40 | |
| 압축기 (Compressor) |
형식 (Type) | 반밀폐형 왕복동식(Semi-hermetic Reciprocating) | |
| 모델 (Model) | C-L37M9H/ C-L55M9D | ||
| 정격출력 (Rated output) | Kw | 3.7+5.5 | |
| 토출량 (Displacement) | ㎥/h | 19.9+30.7 | |
| 운전전류 (Rated ampere) | Amp | 7+11 | |
| 응축기 (Condenser) |
형식 (Type) | CORRUGATED FIN & CU TUBE | |
| 전열면적 (Heat transfer area) | ㎡ | 112.5 | |
| 풍량 (Air volume) | ㎥/min | 300 | |
| Fan직경 (Fan diameter) | ㎜ | Φ600×2EA | |
| 전동기출력 (Motor output) | Kw | 0.5KW × 2 | |
| 수액기용량 (Receiver tank) | ℓ | 23 | |
| 액분리기용량 (Accumulator) | ℓ | 13 | |
| 보호장치 (Safety equipment) | DUAL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃) | ||
| 내장부품 (Inner parts) | STOP VALVE, FILTER DRIER, SIGHT GLASS | ||
| 제어반내장부품 (Control panel parts) | 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 단자대 | ||
| 배관규격(Connection tube) | 흡입관 (Suction line) | ㎜ | Φ41.28 |
| 토출관 (Displacement) | ㎜ | ||
| 액 관 (Liquid line) | ㎜ | Φ15.88 | |
| 외형칫수 (Ext. dimension) |
L1/L2 | ㎜ | 1620/1320 |
| W1/W2 | ㎜ | 828/878 | |
| H | ㎜ | 1735 | |
| 제품중량(Weight) | Kg | 593 | |
| 모델명(Model) | 단위(Unit) | CPG1502L | |
| 공칭용량 (Nominal output) | HP | 15 | |
| 법정냉동능력 (Refrigeration ton) | RT | 7.22 | |
| 전원 (Power) | 3ø, 380V, 60Hz | ||
| 냉매 및증발온도 (Refrigerant, ET) | ℃ | R22, -5 ~ -20 / -25 ~ -40 (인젝션 사용시) | |
| 설치조건 (Installment condition) | ℃ | 실외설치, -15 ~ +40 | |
| 압축기 (Compressor) |
형식 (Type) | 반밀폐형 왕복동식(Semi-hermetic Reciprocating) | |
| 모델 (Model) | C-L55M9D＊2 | ||
| 정격출력 (Rated output) | Kw | 5.5＊2 | |
| 토출량 (Displacement) | ㎥/h | 30.7*2 | |
| 운전전류 (Rated ampere) | Amp | 11+11 | |
| 응축기 (Condenser) |
형식 (Type) | CORRUGATED FIN & CU TUBE | |
| 전열면적 (Heat transfer area) | ㎡ | 112.5 | |
| 풍량 (Air volume) | ㎥/min | 300 | |
| Fan직경 (Fan diameter) | ㎜ | Φ600×2EA | |
| 전동기출력 (Motor output) | Kw | 0.5KW × 2 | |
| 수액기용량 (Receiver tank) | ℓ | 23 | |
| 액분리기용량 (Accumulator) | ℓ | 13 | |
| 보호장치 (Safety equipment) | DUAL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃) | ||
| 내장부품 (Inner parts) | STOP VALVE, FILTER DRIER, SIGHT GLASS | ||
| 제어반내장부품 (Control panel parts) | 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 단자대 | ||
| 배관규격(Connection tube) | 흡입관 (Suction line) | ㎜ | Φ41.28 |
| 토출관 (Displacement) | ㎜ | ||
| 액 관 (Liquid line) | ㎜ | Φ15.88 | |
| 외형칫수 (Ext. dimension) |
L1/L2 | ㎜ | 1620/1320 |
| W1/W2 | ㎜ | 828/878 | |
| H | ㎜ | 1735 | |
| 제품중량(Weight) | Kg | 601 | |
| 모델명(Model) | 단위(Unit) | CPG2002L | |
| 공칭용량 (Nominal output) | HP | 20 | |
| 법정냉동능력 (Refrigeration ton) | RT | 11.2 | |
| 전원 (Power) | 3ø, 380V, 60Hz | ||
| 냉매 및증발온도 (Refrigerant, ET) | ℃ | R22, -5 ~ -20 / -25 ~ -40 (인젝션 사용시) | |
| 설치조건 (Installment condition) | ℃ | 실외설치, -15 ~ +40 | |
| 압축기 (Compressor) |
형식 (Type) | 반밀폐형 왕복동식(Semi-hermetic Reciprocating) | |
| 모델 (Model) | C-L75M9I＊2 | ||
| 정격출력 (Rated output) | Kw | 7.5＊2 | |
| 토출량 (Displacement) | ㎥/h | 47.7*2 | |
| 운전전류 (Rated ampere) | Amp | 14.5+14.5 | |
| 응축기 (Condenser) |
형식 (Type) | CORRUGATED FIN & CU TUBE | |
| 전열면적 (Heat transfer area) | ㎡ | 149.5 | |
| 풍량 (Air volume) | ㎥/min | 400 | |
| Fan직경 (Fan diameter) | ㎜ | Φ700×2EA | |
| 전동기출력 (Motor output) | Kw | 0.6KW × 2 | |
| 수액기용량 (Receiver tank) | ℓ | 36 | |
| 액분리기용량 (Accumulator) | ℓ | 23 | |
| 보호장치 (Safety equipment) | DUAL PRESSURE SWITCH, OIL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃) | ||
| 내장부품 (Inner parts) | STOP VALVE, FILTER DRIER, SIGHT GLASS | ||
| 제어반내장부품 (Control panel parts) | 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 단자대 | ||
| 배관규격(Connection tube) | 흡입관 (Suction line) | ㎜ | Φ53.98 |
| 토출관 (Displacement) | ㎜ | ||
| 액 관 (Liquid line) | ㎜ | Φ22.22 | |
| 외형칫수 (Ext. dimension) |
L1/L2 | ㎜ | 1810/1510 |
| W1/W2 | ㎜ | 928/978 | |
| H | ㎜ | 1835 | |
| 제품중량(Weight) | Kg | 801 | |
| 모델명(Model) | 단위(Unit) | CPG2502L | |
| 공칭용량 (Nominal output) | HP | 25 | |
| 법정냉동능력 (Refrigeration ton) | RT | 13.06 | |
| 전원 (Power) | 3ø, 380V, 60Hz | ||
| 냉매 및증발온도 (Refrigerant, ET) | ℃ | R22, -5 ~ -20 / -25 ~ -40 (인젝션 사용시) | |
| 설치조건 (Installment condition) | ℃ | 실외설치, -15 ~ +40 | |
| 압축기 (Compressor) |
형식 (Type) | 반밀폐형 왕복동식(Semi-hermetic Reciprocating) | |
| 모델 (Model) | C-L75M9I/ C-L113M9I | ||
| 정격출력 (Rated output) | Kw | 7.5+11 | |
| 토출량 (Displacement) | ㎥/h | 47.7+63.4 | |
| 운전전류 (Rated ampere) | Amp | 14.5+20.5 | |
| 응축기 (Condenser) |
형식 (Type) | CORRUGATED FIN & CU TUBE | |
| 전열면적 (Heat transfer area) | ㎡ | 187.5 | |
| 풍량 (Air volume) | ㎥/min | 450 | |
| Fan직경 (Fan diameter) | ㎜ | Φ600×3EA | |
| 전동기출력 (Motor output) | Kw | 0.5KW × 3 | |
| 수액기용량 (Receiver tank) | ℓ | 47 | |
| 액분리기용량 (Accumulator) | ℓ | 23 | |
| 보호장치 (Safety equipment) | DUAL PRESSURE SWITCH, OIL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃) | ||
| 내장부품 (Inner parts) | STOP VALVE, FILTER DRIER, SIGHT GLASS | ||
| 제어반내장부품 (Control panel parts) | 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 단자대 | ||
| 배관규격(Connection tube) | 흡입관 (Suction line) | ㎜ | Φ53.98 |
| 토출관 (Displacement) | ㎜ | ||
| 액 관 (Liquid line) | ㎜ | Φ22.22 | |
| 외형칫수 (Ext. dimension) |
L1/L2 | ㎜ | 2255/1955 |
| W1/W2 | ㎜ | 928/978 | |
| H | ㎜ | 1835 | |
| 제품중량(Weight) | Kg | 859 | |
| 모델명(Model) | 단위(Unit) | CPG3002L | |
| 공칭용량 (Nominal output) | HP | 30 | |
| 법정냉동능력 (Refrigeration ton) | RT | 14.92 | |
| 전원 (Power) | 3ø, 380V, 60Hz | ||
| 냉매 및증발온도 (Refrigerant, ET) | ℃ | R22, -5 ~ -20 / -25 ~ -40 (인젝션 사용시) | |
| 설치조건 (Installment condition) | ℃ | 실외설치, -15 ~ +40 | |
| 압축기 (Compressor) |
형식 (Type) | 반밀폐형 왕복동식(Semi-hermetic Reciprocating) | |
| 모델 (Model) | C-L113M9I＊2 | ||
| 정격출력 (Rated output) | Kw | 11＊2 | |
| 토출량 (Displacement) | ㎥/h | 63.4*2 | |
| 운전전류 (Rated ampere) | Amp | 20.5+20.5 | |
| 응축기 (Condenser) |
형식 (Type) | CORRUGATED FIN & CU TUBE | |
| 전열면적 (Heat transfer area) | ㎡ | 224.8 | |
| 풍량 (Air volume) | ㎥/min | 600 | |
| Fan직경 (Fan diameter) | ㎜ | Φ700×3EA | |
| 전동기출력 (Motor output) | Kw | 0.6KW × 3 | |
| 수액기용량 (Receiver tank) | ℓ | 47 | |
| 액분리기용량 (Accumulator) | ℓ | 23 | |
| 보호장치 (Safety equipment) | DUAL PRESSURE SWITCH, OIL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃) | ||
| 내장부품 (Inner parts) | STOP VALVE, FILTER DRIER, SIGHT GLASS | ||
| 제어반내장부품 (Control panel parts) | 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 단자대 | ||
| 배관규격(Connection tube) | 흡입관 (Suction line) | ㎜ | Φ53.98 |
| 토출관 (Displacement) | ㎜ | ||
| 액 관 (Liquid line) | ㎜ | Φ22.22 | |
| 외형칫수 (Ext. dimension) |
L1/L2 | ㎜ | 2645/2345 |
| W1/W2 | ㎜ | 928/978 | |
| H | ㎜ | 1835 | |
| 제품중량(Weight) | Kg | 903 | |
| 모델명(Model) | 단위(Unit) | CPG3502L | |
| 공칭용량 (Nominal output) | HP | 35 | |
| 법정냉동능력 (Refrigeration ton) | RT | 17.86 | |
| 전원 (Power) | 3ø, 380V, 60Hz | ||
| 냉매 및증발온도 (Refrigerant, ET) | ℃ | R22, -5 ~ -20 / -25 ~ -40 (인젝션 사용시) | |
| 설치조건 (Installment condition) | ℃ | 실외설치, -15 ~ +40 | |
| 압축기 (Compressor) |
형식 (Type) | 반밀폐형 왕복동식(Semi-hermetic Reciprocating) | |
| 모델 (Model) | C-L113M9I/ C-L150M9I | ||
| 정격출력 (Rated output) | Kw | 11+15 | |
| 토출량 (Displacement) | ㎥/h | 63.4+88.7 | |
| 운전전류 (Rated ampere) | Amp | 20.5+30.5 | |
| 응축기 (Condenser) |
형식 (Type) | CORRUGATED FIN & CU TUBE | |
| 전열면적 (Heat transfer area) | ㎡ | 308.1 | |
| 풍량 (Air volume) | ㎥/min | 600 | |
| Fan직경 (Fan diameter) | ㎜ | Φ700×3EA | |
| 전동기출력 (Motor output) | Kw | 0.6KW × 3 | |
| 수액기용량 (Receiver tank) | ℓ | 47 | |
| 액분리기용량 (Accumulator) | ℓ | 23 | |
| 보호장치 (Safety equipment) | DUAL PRESSURE SWITCH, OIL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃) | ||
| 내장부품 (Inner parts) | STOP VALVE, FILTER DRIER, SIGHT GLASS | ||
| 제어반내장부품 (Control panel parts) | 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 단자대 | ||
| 배관규격(Connection tube) | 흡입관 (Suction line) | ㎜ | Φ53.98 |
| 토출관 (Displacement) | ㎜ | ||
| 액 관 (Liquid line) | ㎜ | Φ28.58 | |
| 외형칫수 (Ext. dimension) |
L1/L2 | ㎜ | 3425/3125 |
| W1/W2 | ㎜ | 928/978 | |
| H | ㎜ | 1935 | |
| 제품중량(Weight) | Kg | 993 | |
