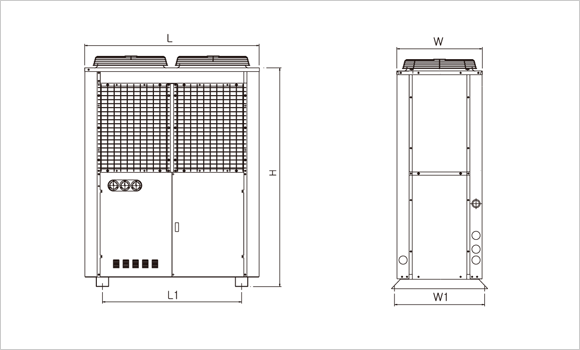

외형도 및 제품별 사양
| 모델명(Model) | 단위(Unit) | CPG050SM | |
| 공칭용량 (Nominal output) | HP | 5 | |
| 법정냉동능력 (Refrigeration ton) | RT | 2.58 | |
| 전원 (Power) | 3ø, 380V, 60Hz | ||
| 냉매 및증발온도 (Refrigerant, ET) | ℃ | R22, -5 ~ -20 / -25 ~ -40 (인젝션 사용시) | |
| 설치조건 (Installment condition) | ℃ | 실외설치, -15 ~ +40 | |
| 압축기 (Compressor) |
형식 (Type) | 반밀폐형 왕복동식(Semi-hermetic Reciprocating) | |
| 모델 (Model) | C-L37M9H | ||
| 정격출력 (Rated output) | Kw | 3.7 | |
| 토출량 (Displacement) | ㎥/h | 21.9 | |
| 운전전류 (Rated ampere) | Amp | 7 | |
| 응축기 (Condenser) |
형식 (Type) | CORRUGATED FIN & CU TUBE | |
| 전열면적 (Heat transfer area) | ㎡ | 37.4 | |
| 풍량 (Air volume) | ㎥/min | 100 | |
| Fan직경 (Fan diameter) | ㎜ | Φ400×2EA | |
| 전동기출력 (Motor output) | Kw | 0.1KW × 2 | |
| 수액기용량 (Receiver tank) | ℓ | 7 | |
| 액분리기용량 (Accumulator) | ℓ | 4 | |
| 보호장치 (Safety equipment) | DUAL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃) | ||
| 내장부품 (Inner parts) | STOP VALVE, FILTER DRIER, SIGHT GLASS | ||
| 제어반내장부품 (Control panel parts) | 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 단자대 | ||
| 배관규격(Connection tube) | 흡입관 (Suction line) | ㎜ | Φ22.23 |
| 토출관 (Displacement) | ㎜ | ||
| 액 관 (Liquid line) | ㎜ | Φ12.7 | |
| 외형칫수 (Ext. dimension) |
L1/L2 | ㎜ | 1160/850 |
| W1/W2 | ㎜ | 585/638 | |
| H | ㎜ | 1475 | |
| 제품중량(Weight) | Kg | 302 | |
| 모델명(Model) | 단위(Unit) | CPG075SM | |
| 공칭용량 (Nominal output) | HP | 7.5 | |
| 법정냉동능력 (Refrigeration ton) | RT | 3.61 | |
| 전원 (Power) | 3ø, 380V, 60Hz | ||
| 냉매 및증발온도 (Refrigerant, ET) | ℃ | R22, -5 ~ -20 / -25 ~ -40 (인젝션 사용시) | |
| 설치조건 (Installment condition) | ℃ | 실외설치, -15 ~ +40 | |
| 압축기 (Compressor) |
형식 (Type) | 반밀폐형 왕복동식(Semi-hermetic Reciprocating) | |
| 모델 (Model) | C-L55M9D | ||
| 정격출력 (Rated output) | Kw | 5.5 | |
| 토출량 (Displacement) | ㎥/h | 30.7 | |
| 운전전류 (Rated ampere) | Amp | 11 | |
| 응축기 (Condenser) |
형식 (Type) | CORRUGATED FIN & CU TUBE | |
| 전열면적 (Heat transfer area) | ㎡ | 50 | |
| 풍량 (Air volume) | ㎥/min | 180 | |
| Fan직경 (Fan diameter) | ㎜ | Φ500×2EA | |
| 전동기출력 (Motor output) | Kw | 0.3KW × 2 | |
| 수액기용량 (Receiver tank) | ℓ | 9 | |
| 액분리기용량 (Accumulator) | ℓ | 5 | |
| 보호장치 (Safety equipment) | DUAL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃) | ||
| 내장부품 (Inner parts) | STOP VALVE, FILTER DRIER, SIGHT GLASS | ||
| 제어반내장부품 (Control panel parts) | 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 단자대 | ||
| 배관규격(Connection tube) | 흡입관 (Suction line) | ㎜ | Φ28.58 |
| 토출관 (Displacement) | ㎜ | ||
| 액 관 (Liquid line) | ㎜ | Φ15.88 | |
| 외형칫수 (Ext. dimension) |
L1/L2 | ㎜ | 1345/1045 |
| W1/W2 | ㎜ | 688/738 | |
| H | ㎜ | 1535 | |
| 제품중량(Weight) | Kg | 358 | |
| 모델명(Model) | 단위(Unit) | CPG100SM | |
| 공칭용량 (Nominal output) | HP | 10 | |
| 법정냉동능력 (Refrigeration ton) | RT | 5.6 | |
| 전원 (Power) | 3ø, 380V, 60Hz | ||
| 냉매 및증발온도 (Refrigerant, ET) | ℃ | R22, -5 ~ -20 / -25 ~ -40 (인젝션 사용시) | |
| 설치조건 (Installment condition) | ℃ | 실외설치, -15 ~ +40 | |
| 압축기 (Compressor) |
형식 (Type) | 반밀폐형 왕복동식(Semi-hermetic Reciprocating) | |
| 모델 (Model) | C-L75M9I | ||
| 정격출력 (Rated output) | Kw | 7.5 | |
| 토출량 (Displacement) | ㎥/h | 47.6 | |
| 운전전류 (Rated ampere) | Amp | 14.5 | |
| 응축기 (Condenser) |
형식 (Type) | CORRUGATED FIN & CU TUBE | |
| 전열면적 (Heat transfer area) | ㎡ | 75 | |
| 풍량 (Air volume) | ㎥/min | 200 | |
| Fan직경 (Fan diameter) | ㎜ | Φ500×2EA | |
| 전동기출력 (Motor output) | Kw | 0.3KW × 2 | |
| 수액기용량 (Receiver tank) | ℓ | 15 | |
| 액분리기용량 (Accumulator) | ℓ | 6 | |
| 보호장치 (Safety equipment) | DUAL PRESSURE SWITCH, OIL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃) | ||
| 내장부품 (Inner parts) | STOP VALVE, FILTER DRIER, SIGHT GLASS | ||
| 제어반내장부품 (Control panel parts) | 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 단자대 | ||
| 배관규격(Connection tube) | 흡입관 (Suction line) | ㎜ | Φ28.58 |
| 토출관 (Displacement) | ㎜ | ||
| 액 관 (Liquid line) | ㎜ | Φ15.88 | |
| 외형칫수 (Ext. dimension) |
L1/L2 | ㎜ | 1345/1045 |
| W1/W2 | ㎜ | 728/778 | |
| H | ㎜ | 1535 | |
| 제품중량(Weight) | Kg | 484 | |
| 모델명(Model) | 단위(Unit) | CPG150SM | |
| 공칭용량 (Nominal output) | HP | 15 | |
| 법정냉동능력 (Refrigeration ton) | RT | 7.46 | |
| 전원 (Power) | 3ø, 380V, 60Hz | ||
| 냉매 및증발온도 (Refrigerant, ET) | ℃ | R22, -5 ~ -20 / -25 ~ -40 (인젝션 사용시) | |
| 설치조건 (Installment condition) | ℃ | 실외설치, -15 ~ +40 | |
| 압축기 (Compressor) |
형식 (Type) | 반밀폐형 왕복동식(Semi-hermetic Reciprocating) | |
| 모델 (Model) | C-L113M9I | ||
| 정격출력 (Rated output) | Kw | 11.25 | |
| 토출량 (Displacement) | ㎥/h | 63.4 | |
| 운전전류 (Rated ampere) | Amp | 20.5 | |
| 응축기 (Condenser) |
형식 (Type) | CORRUGATED FIN & CU TUBE | |
| 전열면적 (Heat transfer area) | ㎡ | 112.5 | |
| 풍량 (Air volume) | ㎥/min | 300 | |
| Fan직경 (Fan diameter) | ㎜ | Φ600×2EA | |
| 전동기출력 (Motor output) | Kw | 0.5KW × 2 | |
| 수액기용량 (Receiver tank) | ℓ | 23 | |
| 액분리기용량 (Accumulator) | ℓ | 13 | |
| 보호장치 (Safety equipment) | DUAL PRESSURE SWITCH, OIL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃) | ||
| 내장부품 (Inner parts) | STOP VALVE, FILTER DRIER, SIGHT GLASS | ||
| 제어반내장부품 (Control panel parts) | 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 단자대 | ||
| 배관규격(Connection tube) | 흡입관 (Suction line) | ㎜ | Φ34.93 |
| 토출관 (Displacement) | ㎜ | ||
| 액 관 (Liquid line) | ㎜ | Φ22.22 | |
| 외형칫수 (Ext. dimension) |
L1/L2 | ㎜ | 1620/1320 |
| W1/W2 | ㎜ | 828/878 | |
| H | ㎜ | 1735 | |
| 제품중량(Weight) | Kg | 536 | |
| 모델명(Model) | 단위(Unit) | CPG200SM | |
| 공칭용량 (Nominal output) | HP | 20 | |
| 법정냉동능력 (Refrigeration ton) | RT | 10.4 | |
| 전원 (Power) | 3ø, 380V, 60Hz | ||
| 냉매 및증발온도 (Refrigerant, ET) | ℃ | R22, -5 ~ -20 / -25 ~ -40 (인젝션 사용시) | |
| 설치조건 (Installment condition) | ℃ | 실외설치, -15 ~ +40 | |
| 압축기 (Compressor) |
형식 (Type) | 반밀폐형 왕복동식(Semi-hermetic Reciprocating) | |
| 모델 (Model) | C-L150M9I | ||
| 정격출력 (Rated output) | Kw | 15 | |
| 토출량 (Displacement) | ㎥/h | 88.7 | |
| 운전전류 (Rated ampere) | Amp | 30.5 | |
| 응축기 (Condenser) |
형식 (Type) | CORRUGATED FIN & CU TUBE | |
| 전열면적 (Heat transfer area) | ㎡ | 149.5 | |
| 풍량 (Air volume) | ㎥/min | 400 | |
| Fan직경 (Fan diameter) | ㎜ | Φ700×2EA | |
| 전동기출력 (Motor output) | Kw | 0.6KW × 2 | |
| 수액기용량 (Receiver tank) | ℓ | 36 | |
| 액분리기용량 (Accumulator) | ℓ | 23 | |
| 보호장치 (Safety equipment) | DUAL PRESSURE SWITCH, OIL PRESSURE SWITCH, INTERNAL THERMOSTAT, FUSIBLE PLUG(75℃) | ||
| 내장부품 (Inner parts) | STOP VALVE, FILTER DRIER, SIGHT GLASS | ||
| 제어반내장부품 (Control panel parts) | 전자개폐기, 보조계전기, 휴즈, 과전류계전기, 단자대 | ||
| 배관규격(Connection tube) | 흡입관 (Suction line) | ㎜ | Φ41.28 |
| 토출관 (Displacement) | ㎜ | ||
| 액 관 (Liquid line) | ㎜ | Φ22.22 | |
| 외형칫수 (Ext. dimension) |
L1/L2 | ㎜ | 1810/1510 |
| W1/W2 | ㎜ | 928/978 | |
| H | ㎜ | 1835 | |
| 제품중량(Weight) | Kg | 629 | |
