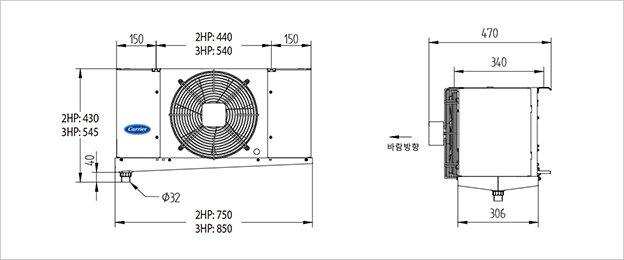

외형도 및 제품별 사양
| 모델명(Model) | 단위(Unit) | CUB012ELBXE1-SP | ||||
| 마 력( HP) | HP | 2 | ||||
| 사 양 (Spec.) | 저온 | |||||
| 고내온도 (Room temp.) | ℃ | -30℃~ +10℃ | ||||
| 핀 피치 (Fin pitch) | ㎜ | 6.35 | ||||
| 전열면적 (Heat transfer area) | ㎡ | 3.4 | ||||
| 냉동능력(kcal/h) | TD(5℃) | R22 | kcal/h | 782 | ||
| R404A | kcal/h | 870 | ||||
| TD(7℃) | R22 | kcal/h | 1096 | |||
| R404A | kcal/h | 1218 | ||||
| TD(10℃) | R22 | kcal/h | 1565 | |||
| R404A | kcal/h | 1740 | ||||
| Fan diameter | ㎜ | Φ300 | ||||
| Fan & Motor | Phase | ø | 1 | |||
| Watt | W | 85 | ||||
| Pole | P | 4 | ||||
| Quantity | ea | 1 | ||||
| 풍량 (Air volume) | CMM | 23.8 | ||||
| 제상히터 (Defrost heater) |
Body | Kw | 0.3*2EA | |||
| Drain Pan | Kw | 0.3*1EA | ||||
| 배관치수 (Connection tube) |
입구(Inlet) | ㎜ | Φ12.7 | |||
| 출구(Outlet) | ㎜ | Φ15.9 | ||||
| 드레인(Drain) | A | 25 | ||||
| 외형치수 (Ext.dimension) |
L × W × H | ㎜ | 750*470*430 | |||
| 앵커치수 (Mounting size) |
L × W | ㎜ | 440*340 | |||
| 제품중량(Weight) | Kg | 10.8 | ||||
| 모델명(Model) | 단위(Unit) | CUB016ELBXE1-SP | ||||
| 마 력( HP) | HP | 3 | ||||
| 사 양 (Spec.) | 저온 | |||||
| 고내온도 (Room temp.) | ℃ | -30℃~ +10℃ | ||||
| 핀 피치 (Fin pitch) | ㎜ | 6.35 | ||||
| 전열면적 (Heat transfer area) | ㎡ | 6.8 | ||||
| 냉동능력(kcal/h) | TD(5℃) | R22 | kcal/h | 1147 | ||
| R404A | kcal/h | 1207 | ||||
| TD(7℃) | R22 | kcal/h | 1606 | |||
| R404A | kcal/h | 1690 | ||||
| TD(10℃) | R22 | kcal/h | 2294 | |||
| R404A | kcal/h | 2414 | ||||
| Fan diameter | ㎜ | Φ350 | ||||
| Fan & Motor | Phase | ø | 1 | |||
| Watt | W | 190 | ||||
| Pole | P | 4 | ||||
| Quantity | ea | 1 | ||||
| 풍량 (Air volume) | CMM | 47 | ||||
| 제상히터 (Defrost heater) |
Body | Kw | 0.4*3EA | |||
| Drain Pan | Kw | 0.4*1EA | ||||
| 배관치수 (Connection tube) |
입구(Inlet) | ㎜ | Φ12.7 | |||
| 출구(Outlet) | ㎜ | Φ19.1 | ||||
| 드레인(Drain) | A | 25 | ||||
| 외형치수 (Ext.dimension) |
L × W × H | ㎜ | 850*470*545 | |||
| 앵커치수 (Mounting size) |
L × W | ㎜ | 540*340 | |||
| 제품중량(Weight) | Kg | 15.2 | ||||
