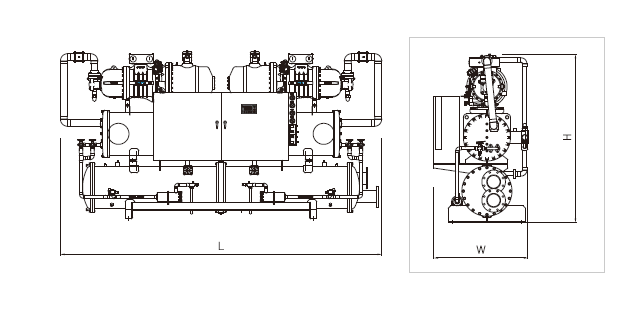

외형도 및 제품별 사양
| 모델명(Model) | 단위(Unit) | CWW080DL-X3S | |
| 공칭용량 (Nominal output) | HP | 40*2 | |
| 냉동능력 (Cooling capacity) | kcl/h | 81900*2 | |
| 외장 (Type) | UNIT TYPE | ||
| 외형크기 (Ext. dimension) |
길이 (Length) | mm | 3150 |
| 폭 (Width) | mm | 950 | |
| 높이 (Height) | mm | 1570 | |
| 압축기 (Compressor) |
형식 (Type) | Semi-Hermetic, Twin Screw Type | |
| 모델 (Model) | SRC-S-113*2 | ||
| 전동기 출력 (Motor output) | KW | 60 | |
| 기동방식 (Locked rotor type) | Y ─ △기 동 | ||
| 응축기 (Condenser) |
형식 (Type) | Horizontal Shell & Tube Type | |
| 냉각수입ㆍ출구온도 (Inlet/Outlet temp.) |
℃ | 입 구 32℃ / 출 구 37℃ | |
| 냉각수량 (Cooling water volume) |
㎥/h | 45.2 | |
| 증발기 (Evaporator) |
형식 (Type) | Horizontal Shell & Tube Type | |
| 냉수입ㆍ출구온도 (Inlet & Outlet temp.) |
℃ | 입 구 5℃ / 출 구 0℃ | |
| 냉수량 (Water volume) | ㎥/h | 38.2 | |
| 냉매 종류 (Refrigerant) | R - 22 | ||
| 냉매 제어 방식 (Refrigerant control type) | Thermal Expansion Valve | ||
| 오 일 (Oil) | 종류 (Model) | CP-421-320 | |
| 충진량 (Oil Charge) | ℓ | 6*2 | |
| 용량 제어 (Volume control) | % | 50%~100% 무단제어 (또는 25%,50%,75%,100% 4단제어:옵션) | |
| 전 원 (Power) | 동력전원 (Power) | AC 3ph 380V, 440V / 60Hz | |
| 제어전원 (Control Power) | AC 1ph 220V 60Hz | ||
| 보호장치 (Safety equipment) | 고.저압력스위치, 안전밸브, 압축기모터과열방지기(EPM), 과전류계전기, 동결방지용 온도조절기,토출온도조절기,플로우 스위치 | ||
| 접속관경 (Connection tube) |
냉각수 배관 (Cooling water tube) |
A | 100 |
| 냉수 배관 (Water tube) | A | 100 | |
| 제품중량 (Weight) | Kg | 2400 | |
| 운전중량 (Operating weight) | Kg | 2800 | |
| 모델명(Model) | 단위(Unit) | CWW100DL-X3S | |
| 공칭용량 (Nominal output) | HP | 50*2 | |
| 냉동능력 (Cooling capacity) | kcl/h | 105000*2 | |
| 외장 (Type) | UNIT TYPE | ||
| 외형크기 (Ext. dimension) |
길이 (Length) | mm | 3180 |
| 폭 (Width) | mm | 950 | |
| 높이 (Height) | mm | 1630 | |
| 압축기 (Compressor) |
형식 (Type) | Semi-Hermetic, Twin Screw Type | |
| 모델 (Model) | SRC-S-133*2 | ||
| 전동기 출력 (Motor output) | KW | 74 | |
| 기동방식 (Locked rotor type) | Y ─ △기 동 | ||
| 응축기 (Condenser) |
형식 (Type) | Horizontal Shell & Tube Type | |
| 냉각수입ㆍ출구온도 (Inlet/Outlet temp.) |
℃ | 입 구 32℃ / 출 구 37℃ | |
| 냉각수량 (Cooling water volume) |
㎥/h | 57.6 | |
| 증발기 (Evaporator) |
형식 (Type) | Horizontal Shell & Tube Type | |
| 냉수입ㆍ출구온도 (Inlet & Outlet temp.) |
℃ | 입 구 5℃ / 출 구 0℃ | |
| 냉수량 (Water volume) | ㎥/h | 48.8 | |
| 냉매 종류 (Refrigerant) | R - 22 | ||
| 냉매 제어 방식 (Refrigerant control type) | Thermal Expansion Valve | ||
| 오 일 (Oil) | 종류 (Model) | CP-421-320 | |
| 충진량 (Oil Charge) | ℓ | 6*2 | |
| 용량 제어 (Volume control) | % | 50%~100% 무단제어 (또는 25%,50%,75%,100% 4단제어:옵션) | |
| 전 원 (Power) | 동력전원 (Power) | AC 3ph 380V, 440V / 60Hz | |
| 제어전원 (Control Power) | AC 1ph 220V 60Hz | ||
| 보호장치 (Safety equipment) | 고.저압력스위치, 안전밸브, 압축기모터과열방지기(EPM), 과전류계전기, 동결방지용 온도조절기,토출온도조절기,플로우 스위치 | ||
| 접속관경 (Connection tube) |
냉각수 배관 (Cooling water tube) |
A | 100 |
| 냉수 배관 (Water tube) | A | 100 | |
| 제품중량 (Weight) | Kg | 2700 | |
| 운전중량 (Operating weight) | Kg | 3100 | |
| 모델명(Model) | 단위(Unit) | CWW120DL-X3S | |
| 공칭용량 (Nominal output) | HP | 60*2 | |
| 냉동능력 (Cooling capacity) | kcl/h | 118800*2 | |
| 외장 (Type) | UNIT TYPE | ||
| 외형크기 (Ext. dimension) |
길이 (Length) | mm | 3180 |
| 폭 (Width) | mm | 1010 | |
| 높이 (Height) | mm | 1670 | |
| 압축기 (Compressor) |
형식 (Type) | Semi-Hermetic, Twin Screw Type | |
| 모델 (Model) | SRC-S-163*2 | ||
| 전동기 출력 (Motor output) | KW | 90 | |
| 기동방식 (Locked rotor type) | Y ─ △기 동 | ||
| 응축기 (Condenser) |
형식 (Type) | Horizontal Shell & Tube Type | |
| 냉각수입ㆍ출구온도 (Inlet/Outlet temp.) |
℃ | 입 구 32℃ / 출 구 37℃ | |
| 냉각수량 (Cooling water volume) |
㎥/h | 63.6 | |
| 증발기 (Evaporator) |
형식 (Type) | Horizontal Shell & Tube Type | |
| 냉수입ㆍ출구온도 (Inlet & Outlet temp.) |
℃ | 입 구 5℃ / 출 구 0℃ | |
| 냉수량 (Water volume) | ㎥/h | 55.4 | |
| 냉매 종류 (Refrigerant) | R - 22 | ||
| 냉매 제어 방식 (Refrigerant control type) | Thermal Expansion Valve | ||
| 오 일 (Oil) | 종류 (Model) | CP-421-320 | |
| 충진량 (Oil Charge) | ℓ | 6*2 | |
| 용량 제어 (Volume control) | % | 50%~100% 무단제어 (또는 25%,50%,75%,100% 4단제어:옵션) | |
| 전 원 (Power) | 동력전원 (Power) | AC 3ph 380V, 440V / 60Hz | |
| 제어전원 (Control Power) | AC 1ph 220V 60Hz | ||
| 보호장치 (Safety equipment) | 고.저압력스위치, 안전밸브, 압축기모터과열방지기(EPM), 과전류계전기, 동결방지용 온도조절기,토출온도조절기,플로우 스위치 | ||
| 접속관경 (Connection tube) |
냉각수 배관 (Cooling water tube) |
A | 100 |
| 냉수 배관 (Water tube) | A | 125 | |
| 제품중량 (Weight) | Kg | 3000 | |
| 운전중량 (Operating weight) | Kg | 3400 | |
| 모델명(Model) | 단위(Unit) | CWW140DL-X3S | |
| 공칭용량 (Nominal output) | HP | 70*2 | |
| 냉동능력 (Cooling capacity) | kcl/h | 137800*2 | |
| 외장 (Type) | UNIT TYPE | ||
| 외형크기 (Ext. dimension) |
길이 (Length) | mm | 3630 |
| 폭 (Width) | mm | 1010 | |
| 높이 (Height) | mm | 1800 | |
| 압축기 (Compressor) |
형식 (Type) | Semi-Hermetic, Twin Screw Type | |
| 모델 (Model) | SRC-S-183*2 | ||
| 전동기 출력 (Motor output) | KW | 105 | |
| 기동방식 (Locked rotor type) | Y ─ △기 동 | ||
| 응축기 (Condenser) |
형식 (Type) | Horizontal Shell & Tube Type | |
| 냉각수입ㆍ출구온도 (Inlet/Outlet temp.) |
℃ | 입 구 32℃ / 출 구 37℃ | |
| 냉각수량 (Cooling water volume) |
㎥/h | 73.8 | |
| 증발기 (Evaporator) |
형식 (Type) | Horizontal Shell & Tube Type | |
| 냉수입ㆍ출구온도 (Inlet & Outlet temp.) |
℃ | 입 구 5℃ / 출 구 0℃ | |
| 냉수량 (Water volume) | ㎥/h | 64.2 | |
| 냉매 종류 (Refrigerant) | R - 22 | ||
| 냉매 제어 방식 (Refrigerant control type) | Thermal Expansion Valve | ||
| 오 일 (Oil) | 종류 (Model) | CP-421-320 | |
| 충진량 (Oil Charge) | ℓ | 7*2 | |
| 용량 제어 (Volume control) | % | 50%~100% 무단제어 (또는 25%,50%,75%,100% 4단제어:옵션) | |
| 전 원 (Power) | 동력전원 (Power) | AC 3ph 380V, 440V / 60Hz | |
| 제어전원 (Control Power) | AC 1ph 220V 60Hz | ||
| 보호장치 (Safety equipment) | 고.저압력스위치, 안전밸브, 압축기모터과열방지기(EPM), 과전류계전기, 동결방지용 온도조절기,토출온도조절기,플로우 스위치 | ||
| 접속관경 (Connection tube) |
냉각수 배관 (Cooling water tube) |
A | 125 |
| 냉수 배관 (Water tube) | A | 125 | |
| 제품중량 (Weight) | Kg | 3500 | |
| 운전중량 (Operating weight) | Kg | 4000 | |
| 모델명(Model) | 단위(Unit) | CWW160DL-X3S | |
| 공칭용량 (Nominal output) | HP | 80*2 | |
| 냉동능력 (Cooling capacity) | kcl/h | 159300*2 | |
| 외장 (Type) | UNIT TYPE | ||
| 외형크기 (Ext. dimension) |
길이 (Length) | mm | 3630 |
| 폭 (Width) | mm | 1060 | |
| 높이 (Height) | mm | 1890 | |
| 압축기 (Compressor) |
형식 (Type) | Semi-Hermetic, Twin Screw Type | |
| 모델 (Model) | SRC-S-213*2 | ||
| 전동기 출력 (Motor output) | KW | 120 | |
| 기동방식 (Locked rotor type) | Y ─ △기 동 | ||
| 응축기 (Condenser) |
형식 (Type) | Horizontal Shell & Tube Type | |
| 냉각수입ㆍ출구온도 (Inlet/Outlet temp.) |
℃ | 입 구 32℃ / 출 구 37℃ | |
| 냉각수량 (Cooling water volume) |
㎥/h | 85.2 | |
| 증발기 (Evaporator) |
형식 (Type) | Horizontal Shell & Tube Type | |
| 냉수입ㆍ출구온도 (Inlet & Outlet temp.) |
℃ | 입 구 5℃ / 출 구 0℃ | |
| 냉수량 (Water volume) | ㎥/h | 74.2 | |
| 냉매 종류 (Refrigerant) | R - 22 | ||
| 냉매 제어 방식 (Refrigerant control type) | Thermal Expansion Valve | ||
| 오 일 (Oil) | 종류 (Model) | CP-421-320 | |
| 충진량 (Oil Charge) | ℓ | 7*2 | |
| 용량 제어 (Volume control) | % | 50%~100% 무단제어 (또는 25%,50%,75%,100% 4단제어:옵션) | |
| 전 원 (Power) | 동력전원 (Power) | AC 3ph 380V, 440V / 60Hz | |
| 제어전원 (Control Power) | AC 1ph 220V 60Hz | ||
| 보호장치 (Safety equipment) | 고.저압력스위치, 안전밸브, 압축기모터과열방지기(EPM), 과전류계전기, 동결방지용 온도조절기,토출온도조절기,플로우 스위치 | ||
| 접속관경 (Connection tube) |
냉각수 배관 (Cooling water tube) |
A | 125 |
| 냉수 배관 (Water tube) | A | 125 | |
| 제품중량 (Weight) | Kg | 3800 | |
| 운전중량 (Operating weight) | Kg | 4400 | |
| 모델명(Model) | 단위(Unit) | CWW200DL-X3S | |
| 공칭용량 (Nominal output) | HP | 100*2 | |
| 냉동능력 (Cooling capacity) | kcl/h | 195900*2 | |
| 외장 (Type) | UNIT TYPE | ||
| 외형크기 (Ext. dimension) |
길이 (Length) | mm | 3840 |
| 폭 (Width) | mm | 1120 | |
| 높이 (Height) | mm | 1980 | |
| 압축기 (Compressor) |
형식 (Type) | Semi-Hermetic, Twin Screw Type | |
| 모델 (Model) | SRC-S-255*2 | ||
| 전동기 출력 (Motor output) | KW | 150 | |
| 기동방식 (Locked rotor type) | Y ─ △기 동 | ||
| 응축기 (Condenser) |
형식 (Type) | Horizontal Shell & Tube Type | |
| 냉각수입ㆍ출구온도 (Inlet/Outlet temp.) |
℃ | 입 구 32℃ / 출 구 37℃ | |
| 냉각수량 (Cooling water volume) |
㎥/h | 104.2 | |
| 증발기 (Evaporator) |
형식 (Type) | Horizontal Shell & Tube Type | |
| 냉수입ㆍ출구온도 (Inlet & Outlet temp.) |
℃ | 입 구 5℃ / 출 구 0℃ | |
| 냉수량 (Water volume) | ㎥/h | 91.2 | |
| 냉매 종류 (Refrigerant) | R - 22 | ||
| 냉매 제어 방식 (Refrigerant control type) | Thermal Expansion Valve | ||
| 오 일 (Oil) | 종류 (Model) | CP-421-320 | |
| 충진량 (Oil Charge) | ℓ | 10*2 | |
| 용량 제어 (Volume control) | % | 50%~100% 무단제어 (또는 25%,50%,75%,100% 4단제어:옵션) | |
| 전 원 (Power) | 동력전원 (Power) | AC 3ph 380V, 440V / 60Hz | |
| 제어전원 (Control Power) | AC 1ph 220V 60Hz | ||
| 보호장치 (Safety equipment) | 고.저압력스위치, 안전밸브, 압축기모터과열방지기(EPM), 과전류계전기, 동결방지용 온도조절기,토출온도조절기,플로우 스위치 | ||
| 접속관경 (Connection tube) |
냉각수 배관 (Cooling water tube) |
A | 150 |
| 냉수 배관 (Water tube) | A | 150 | |
| 제품중량 (Weight) | Kg | 4100 | |
| 운전중량 (Operating weight) | Kg | 4700 | |
| 모델명(Model) | 단위(Unit) | CWW240DL-X3S | |
| 공칭용량 (Nominal output) | HP | 120*2 | |
| 냉동능력 (Cooling capacity) | kcl/h | 235900*2 | |
| 외장 (Type) | UNIT TYPE | ||
| 외형크기 (Ext. dimension) |
길이 (Length) | mm | 3840 |
| 폭 (Width) | mm | 1120 | |
| 높이 (Height) | mm | 2000 | |
| 압축기 (Compressor) |
형식 (Type) | Semi-Hermetic, Twin Screw Type | |
| 모델 (Model) | SRC-S-305*2 | ||
| 전동기 출력 (Motor output) | KW | 180 | |
| 기동방식 (Locked rotor type) | Y ─ △기 동 | ||
| 응축기 (Condenser) |
형식 (Type) | Horizontal Shell & Tube Type | |
| 냉각수입ㆍ출구온도 (Inlet/Outlet temp.) |
℃ | 입 구 32℃ / 출 구 37℃ | |
| 냉각수량 (Cooling water volume) |
㎥/h | 125.6 | |
| 증발기 (Evaporator) |
형식 (Type) | Horizontal Shell & Tube Type | |
| 냉수입ㆍ출구온도 (Inlet & Outlet temp.) |
℃ | 입 구 5℃ / 출 구 0℃ | |
| 냉수량 (Water volume) | ㎥/h | 109.8 | |
| 냉매 종류 (Refrigerant) | R - 22 | ||
| 냉매 제어 방식 (Refrigerant control type) | Thermal Expansion Valve | ||
| 오 일 (Oil) | 종류 (Model) | CP-421-320 | |
| 충진량 (Oil Charge) | ℓ | 10*2 | |
| 용량 제어 (Volume control) | % | 50%~100% 무단제어 (또는 25%,50%,75%,100% 4단제어:옵션) | |
| 전 원 (Power) | 동력전원 (Power) | AC 3ph 380V, 440V / 60Hz | |
| 제어전원 (Control Power) | AC 1ph 220V 60Hz | ||
| 보호장치 (Safety equipment) | 고.저압력스위치, 안전밸브, 압축기모터과열방지기(EPM), 과전류계전기, 동결방지용 온도조절기,토출온도조절기,플로우 스위치 | ||
| 접속관경 (Connection tube) |
냉각수 배관 (Cooling water tube) |
A | 150 |
| 냉수 배관 (Water tube) | A | 150 | |
| 제품중량 (Weight) | Kg | 4600 | |
| 운전중량 (Operating weight) | Kg | 5300 | |
| 모델명(Model) | 단위(Unit) | CWW280DL-X3S | |
| 공칭용량 (Nominal output) | HP | 140*2 | |
| 냉동능력 (Cooling capacity) | kcl/h | 281100*2 | |
| 외장 (Type) | UNIT TYPE | ||
| 외형크기 (Ext. dimension) |
길이 (Length) | mm | 4170 |
| 폭 (Width) | mm | 1250 | |
| 높이 (Height) | mm | 2150 | |
| 압축기 (Compressor) |
형식 (Type) | Semi-Hermetic, Twin Screw Type | |
| 모델 (Model) | SRC-S-353*2 | ||
| 전동기 출력 (Motor output) | KW | 210 | |
| 기동방식 (Locked rotor type) | Y ─ △기 동 | ||
| 응축기 (Condenser) |
형식 (Type) | Horizontal Shell & Tube Type | |
| 냉각수입ㆍ출구온도 (Inlet/Outlet temp.) |
℃ | 입 구 32℃ / 출 구 37℃ | |
| 냉각수량 (Cooling water volume) |
㎥/h | 149.2 | |
| 증발기 (Evaporator) |
형식 (Type) | Horizontal Shell & Tube Type | |
| 냉수입ㆍ출구온도 (Inlet & Outlet temp.) |
℃ | 입 구 5℃ / 출 구 0℃ | |
| 냉수량 (Water volume) | ㎥/h | 130.8 | |
| 냉매 종류 (Refrigerant) | R - 22 | ||
| 냉매 제어 방식 (Refrigerant control type) | Thermal Expansion Valve | ||
| 오 일 (Oil) | 종류 (Model) | CP-421-320 | |
| 충진량 (Oil Charge) | ℓ | 14*2 | |
| 용량 제어 (Volume control) | % | 50%~100% 무단제어 (또는 25%,50%,75%,100% 4단제어:옵션) | |
| 전 원 (Power) | 동력전원 (Power) | AC 3ph 380V, 440V / 60Hz | |
| 제어전원 (Control Power) | AC 1ph 220V 60Hz | ||
| 보호장치 (Safety equipment) | 고.저압력스위치, 안전밸브, 압축기모터과열방지기(EPM), 과전류계전기, 동결방지용 온도조절기,토출온도조절기,플로우 스위치 | ||
| 접속관경 (Connection tube) |
냉각수 배관 (Cooling water tube) |
A | 150 |
| 냉수 배관 (Water tube) | A | 150 | |
| 제품중량 (Weight) | Kg | 4800 | |
| 운전중량 (Operating weight) | Kg | 5400 | |
| 모델명(Model) | 단위(Unit) | CWW320DL-X3S | |
| 공칭용량 (Nominal output) | HP | 160*2 | |
| 냉동능력 (Cooling capacity) | kcl/h | 314100*2 | |
| 외장 (Type) | UNIT TYPE | ||
| 외형크기 (Ext. dimension) |
길이 (Length) | mm | 4170 |
| 폭 (Width) | mm | 1250 | |
| 높이 (Height) | mm | 2210 | |
| 압축기 (Compressor) |
형식 (Type) | Semi-Hermetic, Twin Screw Type | |
| 모델 (Model) | SRC-S-413*2 | ||
| 전동기 출력 (Motor output) | KW | 240 | |
| 기동방식 (Locked rotor type) | Y ─ △기 동 | ||
| 응축기 (Condenser) |
형식 (Type) | Horizontal Shell & Tube Type | |
| 냉각수입ㆍ출구온도 (Inlet/Outlet temp.) |
℃ | 입 구 32℃ / 출 구 37℃ | |
| 냉각수량 (Cooling water volume) |
㎥/h | 166.2 | |
| 증발기 (Evaporator) |
형식 (Type) | Horizontal Shell & Tube Type | |
| 냉수입ㆍ출구온도 (Inlet & Outlet temp.) |
℃ | 입 구 5℃ / 출 구 0℃ | |
| 냉수량 (Water volume) | ㎥/h | 146.2 | |
| 냉매 종류 (Refrigerant) | R - 22 | ||
| 냉매 제어 방식 (Refrigerant control type) | Thermal Expansion Valve | ||
| 오 일 (Oil) | 종류 (Model) | CP-421-320 | |
| 충진량 (Oil Charge) | ℓ | 14*2 | |
| 용량 제어 (Volume control) | % | 50%~100% 무단제어 (또는 25%,50%,75%,100% 4단제어:옵션) | |
| 전 원 (Power) | 동력전원 (Power) | AC 3ph 380V, 440V / 60Hz | |
| 제어전원 (Control Power) | AC 1ph 220V 60Hz | ||
| 보호장치 (Safety equipment) | 고.저압력스위치, 안전밸브, 압축기모터과열방지기(EPM), 과전류계전기, 동결방지용 온도조절기,토출온도조절기,플로우 스위치 | ||
| 접속관경 (Connection tube) |
냉각수 배관 (Cooling water tube) |
A | 150 |
| 냉수 배관 (Water tube) | A | 200 | |
| 제품중량 (Weight) | Kg | 5000 | |
| 운전중량 (Operating weight) | Kg | 5600 | |
| 모델명(Model) | 단위(Unit) | CWW360DL-X3S | |
| 공칭용량 (Nominal output) | HP | 180*2 | |
| 냉동능력 (Cooling capacity) | kcl/h | 343100*2 | |
| 외장 (Type) | UNIT TYPE | ||
| 외형크기 (Ext. dimension) |
길이 (Length) | mm | 4320 |
| 폭 (Width) | mm | 1250 | |
| 높이 (Height) | mm | 2250 | |
| 압축기 (Compressor) |
형식 (Type) | Semi-Hermetic, Twin Screw Type | |
| 모델 (Model) | SRC-S-463*2 | ||
| 전동기 출력 (Motor output) | KW | 270 | |
| 기동방식 (Locked rotor type) | Y ─ △기 동 | ||
| 응축기 (Condenser) |
형식 (Type) | Horizontal Shell & Tube Type | |
| 냉각수입ㆍ출구온도 (Inlet/Outlet temp.) |
℃ | 입 구 32℃ / 출 구 37℃ | |
| 냉각수량 (Cooling water volume) |
㎥/h | 183.4 | |
| 증발기 (Evaporator) |
형식 (Type) | Horizontal Shell & Tube Type | |
| 냉수입ㆍ출구온도 (Inlet & Outlet temp.) |
℃ | 입 구 5℃ / 출 구 0℃ | |
| 냉수량 (Water volume) | ㎥/h | 159.8 | |
| 냉매 종류 (Refrigerant) | R - 22 | ||
| 냉매 제어 방식 (Refrigerant control type) | Thermal Expansion Valve | ||
| 오 일 (Oil) | 종류 (Model) | CP-421-320 | |
| 충진량 (Oil Charge) | ℓ | 16*2 | |
| 용량 제어 (Volume control) | % | 50%~100% 무단제어 (또는 25%,50%,75%,100% 4단제어:옵션) | |
| 전 원 (Power) | 동력전원 (Power) | AC 3ph 380V, 440V / 60Hz | |
| 제어전원 (Control Power) | AC 1ph 220V 60Hz | ||
| 보호장치 (Safety equipment) | 고.저압력스위치, 안전밸브, 압축기모터과열방지기(EPM), 과전류계전기, 동결방지용 온도조절기,토출온도조절기,플로우 스위치 | ||
| 접속관경 (Connection tube) |
냉각수 배관 (Cooling water tube) |
A | 150 |
| 냉수 배관 (Water tube) | A | 200 | |
| 제품중량 (Weight) | Kg | 5600 | |
| 운전중량 (Operating weight) | Kg | 6300 | |
| 모델명(Model) | 단위(Unit) | CWW400DL-X3S | |
| 공칭용량 (Nominal output) | HP | 200*2 | |
| 냉동능력 (Cooling capacity) | kcl/h | 378000*2 | |
| 외장 (Type) | UNIT TYPE | ||
| 외형크기 (Ext. dimension) |
길이 (Length) | mm | 4470 |
| 폭 (Width) | mm | 1250 | |
| 높이 (Height) | mm | 2300 | |
| 압축기 (Compressor) |
형식 (Type) | Semi-Hermetic, Twin Screw Type | |
| 모델 (Model) | SRC-S-503*2 | ||
| 전동기 출력 (Motor output) | KW | 300 | |
| 기동방식 (Locked rotor type) | Y ─ △기 동 | ||
| 응축기 (Condenser) |
형식 (Type) | Horizontal Shell & Tube Type | |
| 냉각수입ㆍ출구온도 (Inlet/Outlet temp.) |
℃ | 입 구 32℃ / 출 구 37℃ | |
| 냉각수량 (Cooling water volume) |
㎥/h | 201 | |
| 증발기 (Evaporator) |
형식 (Type) | Horizontal Shell & Tube Type | |
| 냉수입ㆍ출구온도 (Inlet & Outlet temp.) |
℃ | 입 구 5℃ / 출 구 0℃ | |
| 냉수량 (Water volume) | ㎥/h | 176 | |
| 냉매 종류 (Refrigerant) | R - 22 | ||
| 냉매 제어 방식 (Refrigerant control type) | Thermal Expansion Valve | ||
| 오 일 (Oil) | 종류 (Model) | CP-421-320 | |
| 충진량 (Oil Charge) | ℓ | 19*2 | |
| 용량 제어 (Volume control) | % | 50%~100% 무단제어 (또는 25%,50%,75%,100% 4단제어:옵션) | |
| 전 원 (Power) | 동력전원 (Power) | AC 3ph 380V, 440V / 60Hz | |
| 제어전원 (Control Power) | AC 1ph 220V 60Hz | ||
| 보호장치 (Safety equipment) | 고.저압력스위치, 안전밸브, 압축기모터과열방지기(EPM), 과전류계전기, 동결방지용 온도조절기,토출온도조절기,플로우 스위치 | ||
| 접속관경 (Connection tube) |
냉각수 배관 (Cooling water tube) |
A | 200 |
| 냉수 배관 (Water tube) | A | 200 | |
| 제품중량 (Weight) | Kg | 7000 | |
| 운전중량 (Operating weight) | Kg | 7700 | |
| 모델명(Model) | 단위(Unit) | CWW440DL-X3S | |
| 공칭용량 (Nominal output) | HP | 220*2 | |
| 냉동능력 (Cooling capacity) | kcl/h | 403500*2 | |
| 외장 (Type) | UNIT TYPE | ||
| 외형크기 (Ext. dimension) |
길이 (Length) | mm | 4470 |
| 폭 (Width) | mm | 1270 | |
| 높이 (Height) | mm | 2400 | |
| 압축기 (Compressor) |
형식 (Type) | Semi-Hermetic, Twin Screw Type | |
| 모델 (Model) | SRC-S-553*2 | ||
| 전동기 출력 (Motor output) | KW | 330 | |
| 기동방식 (Locked rotor type) | Y ─ △기 동 | ||
| 응축기 (Condenser) |
형식 (Type) | Horizontal Shell & Tube Type | |
| 냉각수입ㆍ출구온도 (Inlet/Outlet temp.) |
℃ | 입 구 32℃ / 출 구 37℃ | |
| 냉각수량 (Cooling water volume) |
㎥/h | 214.6 | |
| 증발기 (Evaporator) |
형식 (Type) | Horizontal Shell & Tube Type | |
| 냉수입ㆍ출구온도 (Inlet & Outlet temp.) |
℃ | 입 구 5℃ / 출 구 0℃ | |
| 냉수량 (Water volume) | ㎥/h | 187.8 | |
| 냉매 종류 (Refrigerant) | R - 22 | ||
| 냉매 제어 방식 (Refrigerant control type) | Thermal Expansion Valve | ||
| 오 일 (Oil) | 종류 (Model) | CP-421-320 | |
| 충진량 (Oil Charge) | ℓ | 19*2 | |
| 용량 제어 (Volume control) | % | 50%~100% 무단제어 (또는 25%,50%,75%,100% 4단제어:옵션) | |
| 전 원 (Power) | 동력전원 (Power) | AC 3ph 380V, 440V / 60Hz | |
| 제어전원 (Control Power) | AC 1ph 220V 60Hz | ||
| 보호장치 (Safety equipment) | 고.저압력스위치, 안전밸브, 압축기모터과열방지기(EPM), 과전류계전기, 동결방지용 온도조절기,토출온도조절기,플로우 스위치 | ||
| 접속관경 (Connection tube) |
냉각수 배관 (Cooling water tube) |
A | 200 |
| 냉수 배관 (Water tube) | A | 200 | |
| 제품중량 (Weight) | Kg | 7500 | |
| 운전중량 (Operating weight) | Kg | 8300 | |
| 모델명(Model) | 단위(Unit) | CWW480DL-X3S | |
| 공칭용량 (Nominal output) | HP | 240*2 | |
| 냉동능력 (Cooling capacity) | kcl/h | 499000*2 | |
| 외장 (Type) | UNIT TYPE | ||
| 외형크기 (Ext. dimension) |
길이 (Length) | mm | 4590 |
| 폭 (Width) | mm | 1270 | |
| 높이 (Height) | mm | 2400 | |
| 압축기 (Compressor) |
형식 (Type) | Semi-Hermetic, Twin Screw Type | |
| 모델 (Model) | SRC-S-603*2 | ||
| 전동기 출력 (Motor output) | KW | 360 | |
| 기동방식 (Locked rotor type) | Y ─ △기 동 | ||
| 응축기 (Condenser) |
형식 (Type) | Horizontal Shell & Tube Type | |
| 냉각수입ㆍ출구온도 (Inlet/Outlet temp.) |
℃ | 입 구 32℃ / 출 구 37℃ | |
| 냉각수량 (Cooling water volume) |
㎥/h | 264.8 | |
| 증발기 (Evaporator) |
형식 (Type) | Horizontal Shell & Tube Type | |
| 냉수입ㆍ출구온도 (Inlet & Outlet temp.) |
℃ | 입 구 5℃ / 출 구 0℃ | |
| 냉수량 (Water volume) | ㎥/h | 232.4 | |
| 냉매 종류 (Refrigerant) | R - 22 | ||
| 냉매 제어 방식 (Refrigerant control type) | Thermal Expansion Valve | ||
| 오 일 (Oil) | 종류 (Model) | CP-421-320 | |
| 충진량 (Oil Charge) | ℓ | 20*2 | |
| 용량 제어 (Volume control) | % | 50%~100% 무단제어 (또는 25%,50%,75%,100% 4단제어:옵션) | |
| 전 원 (Power) | 동력전원 (Power) | AC 3ph 380V, 440V / 60Hz | |
| 제어전원 (Control Power) | AC 1ph 220V 60Hz | ||
| 보호장치 (Safety equipment) | 고.저압력스위치, 안전밸브, 압축기모터과열방지기(EPM), 과전류계전기, 동결방지용 온도조절기,토출온도조절기,플로우 스위치 | ||
| 접속관경 (Connection tube) |
냉각수 배관 (Cooling water tube) |
A | 200 |
| 냉수 배관 (Water tube) | A | 250 | |
| 제품중량 (Weight) | Kg | 8000 | |
| 운전중량 (Operating weight) | Kg | 9000 | |
