캐리어에어컨

USX 히트펌프 칠러

최고 수준의 에너지 절약 실현

AirEdge (일반형)

표준형

압축기, 열교환기, 송풍기를 새롭게 최적화 설계하여 IPLVc 5.3*¹을 달성했습니다.

고효율형(살수장치 부착형)

더욱 높은 IPVc 6.0*¹을 달성했으며 살수장치의 노즐과 배치를 최적화하여 기존 제품보다 살수유량이 약 17% 감소 했습니다.

한냉지 지역에 맞게 난방능력을 대폭 강화

HeatEdge (한냉지형)

최고 수준의 난방능력 실현

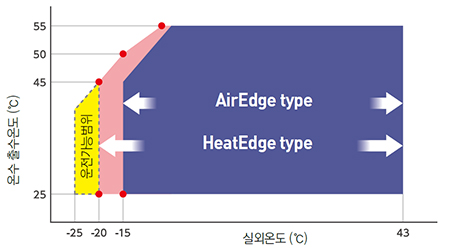

실외온도 15℃에서 50℃ 온수출수, 실외온도 -20℃에서 45℃ 온수출수, 실외온도 -25℃까지 난방 운전범위가 확대되었습니다.

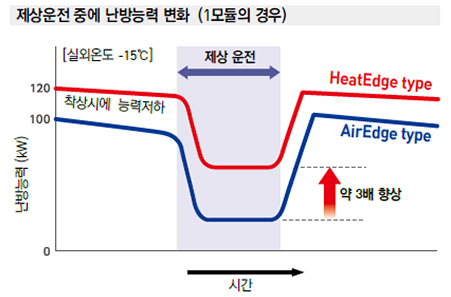

제상운전 중에 난방능력 저하 억제

제상운전 중에 난방능력은 60HP 고효율제품의 약 3배, 운전조건에 따라 온수온도가 급속하게 낮아지는 것을 최소화하는 최적 제어를 실현했습니다.

일본, 최대 용량의 공냉식 멀티 냉동기 실현

협소한 장소에 제품설치 유리

대용량 70HP 제품으로 제한적인 공간에 설치가 가능합니다.

세계최대급 대용량 DC 인버터 로터리 압축기 채용

Edge 시리즈

NEW

새로운 대용량
USX Edge 용
DC 로터리 압축기 개발

세계최대급 DC 인버터 로터리 압축기를 채용하여 시스템 성능을 개선하고
최대 70HP을 출시했습니다.
(Air Edge 모델 60HP, 70HP / Heat Edge 모델 : 50HP, 60HP)

새로운 디자인의 컴팩트한 설계

배관 공간 감소에 의한 시공성 향상

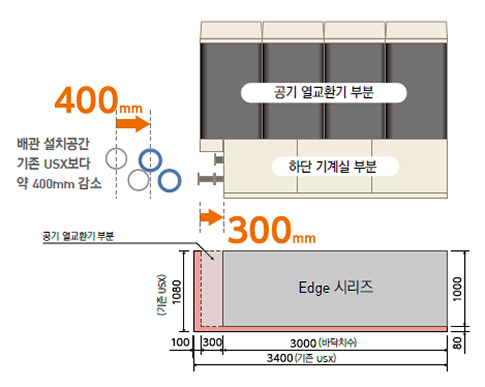

USX 특징인 X 프레임 형태와 함께 하단 기계실 부분을 공기 열교환기 부분보다 약 300mm 컴팩트하게 독자적인 Edge 설계를 채용했습니다.

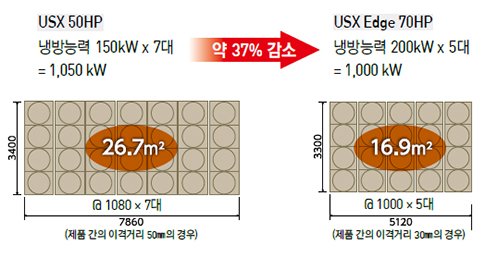

설치 공간 감소

컴팩트한 설계로 배관 설치 공간을 기존 USX 보다 약 400mm 감소하여 시공성, 서비스성을 향상 시켰습니다. 기초 바닥면적을 1m x 3m 로 축소하여 개보수 현장에 적합합니다.

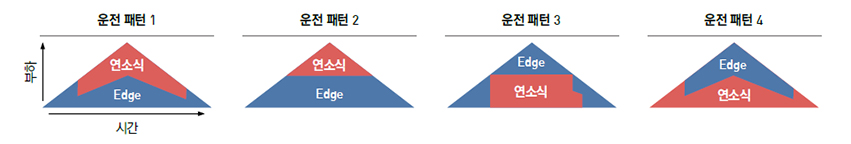

다양한 에너지 사정에 유연하게 대응

그룹 컨트롤러(GC)에 흡수식 냉온수기 연소식 열원기기와 냉동기를 함께 운전할 수 있는 기능이 추가 되었습니다. 에너지 비용과 계절에 따라 에너지 절약을 극대화하는 최적 운전 패턴을 선택할 수 있습니다.

무선 LAN 기능 탑재에 의해 운전 데이터 가시화

모듈 컨트롤러(MC)에 무선 LAN기능을 표준으로 채용하여 소비전력, 입출수온도 데이터를 태플릿에서 통합하여 최적운전을 검사할 수 있습니다.

유량 최적 제어, 고조파 억제 기능, 역율 99% 실현

유량 최적 제어

부하에 대응하여 유량과 수압 조절하여 변압 변유량제어 (P-Q 제어), 바이패스 유량 0제어를 통해 반송동력을 줄여 줍니다.

고조파 억제 기능, 역율 99%

도시바 PWM 컨버터를 기본으로 채용했습니다. 따라서 고조파에 대한 추가 대응이 필요 없으며 역율 99% 실현으로 전력기본요금 할인, 전원설비 용량 감소등 비용을 줄일 수 있습니다.

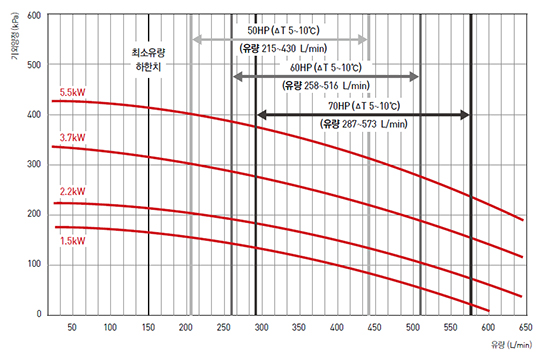

인버터 펌프 내장형 냉동기의 특성 곡선

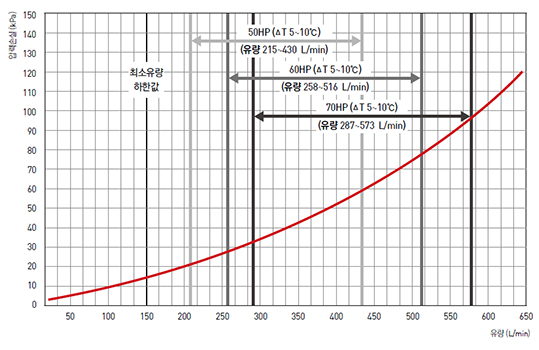

펌프없는 냉동기의 특성 곡선 (기내 압력 손실)

그룹 컨트롤러 (GC)

그룹 컨트롤러에 의한 일괄제어

한개의 그룹 컨트롤러에 의해 모듈 컨트롤러 최대 8세트, 냉동기 최대 128대를 일괄제어할 수 있습니다. 터치스크린에 의해 각종 설정, 운전상태표시를 조작할 수 있고 각종 에너지관리를 지원합니다.

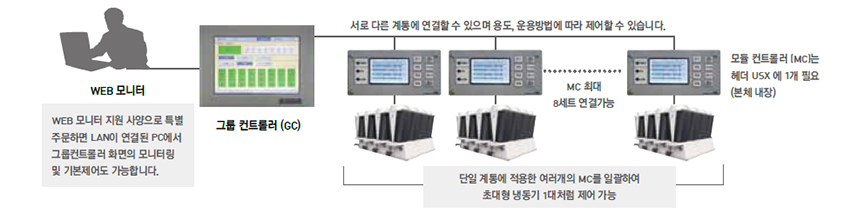

시스템 구성 '예'

화면 표시 '예'

운전 트랜드 (능력, 소비전력, COP) 확인 화면
- 과거 48시간의 능력, 소비전력을 표시합니다.
- 디멘드와 온도설정변경 등 절전대책으로 1일 전과 비교하여 쉽게 확인 가능합니다.
(과거 2시간, 12시간, 6시간의 표시 전환 가능)

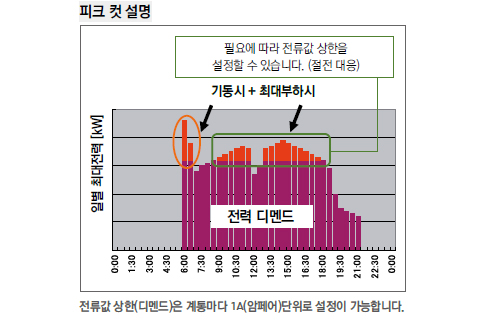

디멘드 기능

그룹 컨트롤러에서 상한 전류값(디멘드)을 설정하여 피크 컷(Peak cut)을 할 수 있습니다.

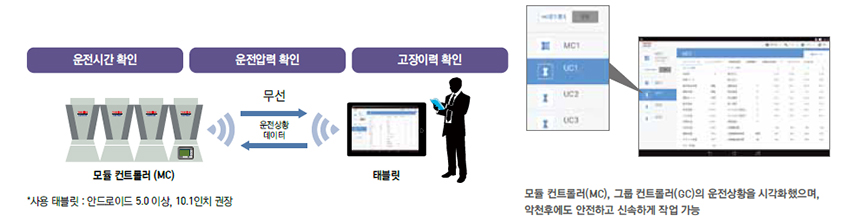

태블릿에 의한 운전 데이터 관리

태블릿 활용으로 운용 및 관리의 편의성 향상

모듈 컨트롤러(MC)에 무선 LAN을 기본으로 적용하였으므로 서비스 판넬 개방없이 정보 수집이 가능합니다.
