팬코일유니트 소개

팬코일 유니트는 일반적으로 냉동기로 부터 냉수를 공급받아 개별 냉방을, 보일러로 부터 온수를 공급받아 개별 난방을 하며, 경우에 따라 흡수식 냉온수로 부터 냉수, 온수를 받아 개별 냉난방을 할 수 있는 냉난방 장치입니다. 공조기와 팬코일을 조합하여 사용하시면 빌딩 냉난방에 더욱 효과 적입니다.

온라인 견적문의

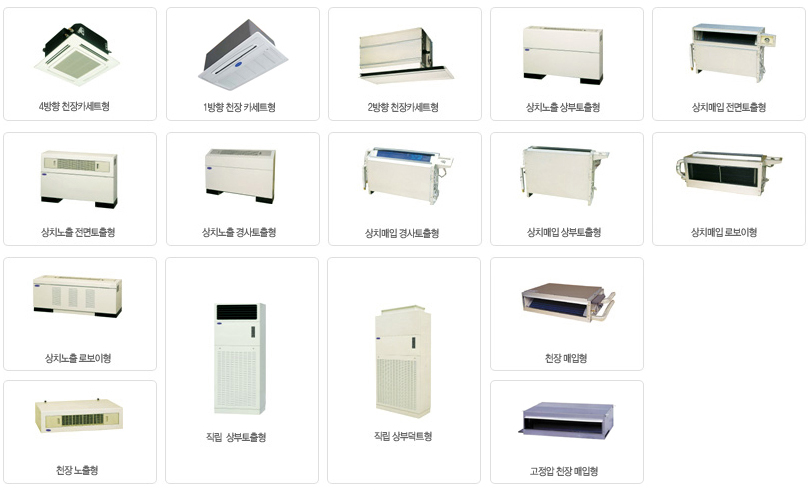

팬코일유니트 제품구성

제품 형식 code 제품 형식 code
4방향 천장카세트형 42GS 상치매입 경사토출형 42KM
2방향 천장카세트형 42CC 상치매입 상부토출형 42VM
1방향 천장카세트형 42WC 상치매입 전면토출형 42FM
직립 상부토출형 42PV 로보이 노출형 42LL
직립 상부덕트형 42DV 로보이 매입형 42LM
상치노출 상부토출형 42VL 천장 노출형 42CL
상치노출 전면토출형 42FL 천장 매입형 42CM
상치노출 경사토출형 42KL 고정압 천장 매입형 42HCM

4방향 천장 카세트형(42GS type)
본체가 천장에 매립되므로 실내공간 활용 편리
우아한 천장판넬 4개소에서 바람이 나와 냉난방



42GS103 42GS104 42GS105 42GS106 42GS108 42GS110
  능력조건 A B A B A B A B A B A B
  냉방능력(냉수) kcal/h 4,350 3,150 5,950 4,300 7,250 5,250 8,650 6,250 11,300 8,150 13,500 10,000
  난방능력(온수) kcal/h 8,080 5,050 10,900 6,850 13,400 8,400 16,000 10,000 21,000 13,000 25,000 15,500
  유량 l/min 15 11 20 14 24 18 29 21 38 27 45 33.3
  손실수두 mAq 2.9 2.6 3.1 2.8 3.7 2.9 5.1 3.5 5.8 4.9 8.1 7.2
송풍기   형식 편흡입 TURBO형
  수량 1
  풍량 ㎡/min 15 16 19 22 26 33
  소비전력 W 110 110 110 140 140 200
  풍량조절 터보, 강, 중, 약 자동운전(원격제어, 유선 리모컨은 옵션 사양)
  전원 AC 1ø 220V 60Hz
  열교환기 다통로 크로스핀 튜브식(SLIT FIN TYPE)
배관   냉ㆍ온수 출입구 PF 3/4"(20A)
  드레인 장치 Drain up pump 내장형(10W)/ 양정 600mm)
  보온ㆍ흡음재 난연성 폴리에틸렌
  에어필터 염화비닐(수세식)
  제품중량 kg 34 34.5 35.5 39
  외장 아연도 강판

1. 능력조건 A : 냉방능력 : 실내공기 DB 27℃ WB 21℃ 입구수온 5℃, 난방능력 실내공기조건 18℃, 입구수온 80℃일 때
2. 능력조건 B : 냉방능력 : 실내공기 DB 27℃ WB 19.5℃ 입구수온 7℃, 난방능력 실내공기조건 21℃, 입구수온 60℃일 때

2방향 천장 카세트형(42CC type)
1시리즈
본체가 천장에 매립되므로 실내 공간 활용 편리
우아한 천장판넬 2개소에서 바람이 나와 냉난방



42CC102 42CC103 42CC104 42CC106 42CC108
  능력조건 A B A B A B A B A B
  냉방능력(냉수) kcal/h 2,670 1,820 3,500 2,420 4,730 3,480 6,370 4,720 9,320 6,770
  난방능력(온수) kcal/h 4,630 2,980 6,790 4,100 9,250 5,770 12,500 7,530 18,310 11,140
  유량 l/min 10 6 12 8 15 11.5 20 15.7 30 22.4
  손실수두 mAq 1.5 0.72 2.4 1.5 4.1 2.9 1.9 1.3 4.1 2.7
송풍기   형식 양흡입 다익형(SIROCCO FAN)
  수량 1 1 2 2 4
  풍량 ㎡/min 5.7 8.5 11.3 17.0 22.6
  소비전력 W 25 55 75 95 75x2
  풍량조절 절ㆍ강ㆍ중ㆍ약ㆍ4단 ROTARY S/W(별도납품)
  전원 AC 1ø 220V 60Hz
  열교환기 다통로 크로스핀 튜브식(SLIT FIN TYPE)
배관   냉ㆍ온수 출입구 PT 3/4"(20A)
  드레인 NIPPLE 3/4"(20A)
  보온ㆍ흡음재 난연성 폴리에틸렌
  에어필터 염화비닐(수세식)
  중량 kg 24 27 32 39 61
  외장 아연도 강판

1. 능력조건 A : 냉방능력 : 실내공기조건 27℃ DB 21℃ WB 입구수온 5℃, 난방능력 실내공기조건 18℃, 입구수온 80℃일 때
2. 능력조건 B : 냉방능력 : 실내공기조건 27℃ DB 19.5℃ WB 입구수온 7℃, 난방능력 실내공기조건 21℃, 입구수온 60℃일 때



2방향 천장 카세트형(42CC type)
2시리즈
본체가 천장에 매립되므로 실내 공간 활용 편리
우아한 천장판넬 2개소에서 바람이 나와 냉난방



42CC204 42CC205 42CC206
  능력조건 A B A B A B
  냉방능력(냉수) kcal/h 4,350 3,150 5,950 4,200 7,250 5,250
  난방능력(온수) kcal/h 8,080 5,050 10,900 6,850 13,400 8,400
  유량 l/min 15.0 11.0 20.0 14.0 24.0 18.0
  손실수두 mAq 2.9 2.6 3.1 2.8 5.1 2.9
송풍기   형식 편흡입 TURBO형
  수량 1
  풍량 ㎡/min 11 13 16
  소비전력 W 70 75 80
  풍량조절 터보, 강, 중, 약 자동 무선 리모컨(원격제어, 유선 리모컨은 옵션 사양)
  전원 AC 1ø 220V 60Hz
  열교환기 다통로 크로스핀 튜브식(SLIT FIN TYPE)
배관   냉ㆍ온수 출입구 PF 3/4"(20A)
  드레인 Drain up pump 내장형(10W)/ 양정 600mm)
  보온ㆍ흡음재 난연성 폴리에틸렌
  에어필터 염화비닐(수세식)
  중량 kg 31 31 33
  외장 아연도 강판

1. 능력조건 A : 냉방능력 : 실내공기조건 27℃ DB 21℃ WB 입구수온 5℃, 난방능력 실내공기조건 18℃, 입구수온 80℃일 때
2. 능력조건 B : 냉방능력 : 실내공기조건 27℃ DB 19.5℃ WB 입구수온 7℃, 난방능력 실내공기조건 21℃, 입구수온 60℃일 때

1방향 천장 카세트형(42WC type)
본체가 천장에 매립되므로 실내 공간 활용 편리
우아한 천장판넬 1개소에서 바람이 나와 냉난방



42WC101 42WC102 42WC103 42WC104 42WC105
  능력조건 A B A B A B A B A B
  냉방능력(냉수) kcal/h 2,240 1,600 2,700 2,100 3,020 2,500 4,000 3,100 4,550 3,500
  난방능력(온수) kcal/h 4,400 2,560 5,000 3,090 5,780 3,700 7,300 4,400 8,450 5,150
  유량 l/min 7.5 5.3 9.0 7.0 10.1 9.3 13.3 10.3 15.2 11.7
  손실수두 mAq 0.43 0.17 0.62 0.41 0.78 0.53 2.05 1.24 2.64 1.56
송풍기   형식 편흡입 TURBO형
  수량 1
  풍량 ㎡/min 5.6 7 9 9 11
  소비전력 W 50 50 65 65 65
  풍량조절 강ㆍ중ㆍ약 자동 무선 리모컨(원격제어, 유선 리모컨은 옵션 사양)
  전원 AC 1ø 220V 60Hz
  열교환기 다통로 크로스핀 튜브식(SLIT FIN TYPE)
배관   냉ㆍ온수 출입구 PF 3/4"(20A)
  드레인 Drain up pump 내장형(10W) / 양정 600mm
  보온ㆍ흡음재 난연성 폴리에틸렌
  에어필터 염화비닐(수세식)
  중량 kg 28 28 28 30 30
  외장 아연도 강판

1. 능력조건 A : 냉방능력 : 실내공기조건 27℃ DB 21℃ WB 입구수온 5℃, 난방능력 실내공기조건 18℃, 입구수온 80℃일 때
2. 능력조건 B : 냉방능력 : 실내공기조건 27℃ DB 19.5℃ WB 입구수온 7℃, 난방능력 실내공기조건 21℃, 입구수온 60℃일 때

직립 상부토출형(42PV type)
큰 실내 공간을 냉난방하는 경우 편리하며 먼 거리까지 공기가 도달
제품 전면하부에서 공기를 흡입하여 바람이 전면상부로 나와 냉난방



42PV/DV020 42PV/DV030 42PV/DV050 42PV/DV075 42PV/DV100 42PV/DV150 42PV/DV200
  능력조건 A B A B A B A B A B A B A B
  냉방능력(냉수) kcal/h 6,000 4,400 9,000 6,600 17,500 15,000 26,700 22,500 35,550 30,000 53,500 45,000 72,000 60,000
  난방능력(온수) kcal/h 11,600 7,100 17,400 10,560 34,000 22,100 51,000 33,000 68,000 43,300 102,000 66,000 136,500 84,000
  유량 l/min 20 15 30 21.5 58 50 88 75 120 100 180 150 240 200
송풍기   형식 양흡입 다익형(SIROCCO FAN)
  수량 1 1 1 2 2 2 2
  풍량 ㎡/min 23 34 53 80 105 130 180
  소비전력 W 0.11 0.35 0.5 0.6 0.7 1.1 1.5
  풍량조절 4접점 TOUCH식 MICOM SWITCH ON/OFF 제어
  전원 AC 1ø 220V 60Hz AC 3ø 220V/380V
  열교환기 다통로 크로스핀 튜브식(SLIT FIN)
배관   냉ㆍ온수 출입구 20 25 32 40 40 50 50
  드레인 NIPPLE 3/4"(20A)
  보온ㆍ흡음재 난연성 폴리에틸렌
  에어필터 염화비닐(수세식)
  중량 kg 100 124 152 191 229 450 580
  외장 냉간압연강판+분체소부도장(색상:White Beige EX 8816)

1. 능력조건 A : 냉방능력 : 실내공기조건 27℃ DB 21℃ WB 입구수온 5℃, 난방능력 실내공기조건 18℃, 입구수온 80℃일 때
2. 능력조건 B : 냉방능력 : 실내공기조건 27℃ DB 19.5℃ WB 입구수온 7℃, 난방능력 실내공기조건 21℃, 입구수온 60℃일 때

직립 상부덕트형(42DV type)
큰 실내 공간을 냉난방에 유리하며 실내 천장에 디퓨져 사용 가능 제품 전면하부에서 공기를 흡입하여 상부에 덕트에 연결하여 실내 냉난방



42PV/DV020 42PV/DV030 42PV/DV050 42PV/DV075 42PV/DV100 42PV/DV150 42PV/DV200
  능력조건 A B A B A B A B A B A B A B
  냉방능력(냉수) kcal/h 6,000 4,400 9,000 6,600 17,500 15,000 26,700 22,500 35,550 30,000 53,500 45,000 72,000 60,000
  난방능력(온수) kcal/h 11,600 7,100 17,400 10,560 34,000 22,100 51,000 33,000 68,000 43,300 102,000 66,000 136,500 84,000
  유량 l/min 20 15 30 21.5 58 50 88 75 120 100 180 150 240 200
송풍기   형식 양흡입 다익형(SIROCCO FAN)
  수량 1 1 1 2 2 2 2
  풍량 ㎡/min 23 34 53 80 105 130 180
  소비전력 W 0.11 0.35 0.5 0.6 0.7 1.1 1.5
  풍량조절 4접점 TOUCH식 MICOM SWITCH ON/OFF 제어
  전원 AC 1ø 220V 60Hz AC 3ø 220V/380V
  열교환기 다통로 크로스핀 튜브식(SLIT FIN)
배관   냉ㆍ온수 출입구 20 25 32 40 40 50 50
  드레인 NIPPLE 3/4"(20A)
  보온ㆍ흡음재 난연성 폴리에틸렌
  에어필터 염화비닐(수세식)
  중량 kg 100 124 152 191 229 450 580
  외장 냉간압연강판+분체소부도장(색상:White Beige EX 8816)

1. 능력조건 A : 냉방능력 : 실내공기조건 27℃ DB 21℃ WB 입구수온 5℃, 난방능력 실내공기조건 18℃, 입구수온 80℃일 때
2. 능력조건 B : 냉방능력 : 실내공기조건 27℃ DB 19.5℃ WB 입구수온 7℃, 난방능력 실내공기조건 21℃, 입구수온 60℃일 때

상치노출 상부토출형(42VL type)
제품은 창가 또는 벽면에 밀착하여 바닥면에 설치
제품 바닥면에서 공기를 흡입하여 바람이 위로 나와 냉난방



42VL/FL102 42VL/FL103 42VL/FL104 42VL/FL106 42VL/FL108 42VL/FL112
  능력조건 A B A B A B A B A B A B
  냉방능력(냉수) kcal/h 2,670 1,820 3,500 2,420 4,730 3,480 6,370 4,720 9,320 6,770 12,020 8,820
  난방능력(온수) kcal/h 4,630 2,980 6,790 4,100 9,250 5,770 12,500 7,530 18,310 11,140 20,530 12,330
  유량 l/min 10 6 12 8 15 11.5 20 15.7 30 22.4 40 29.3
  손실수두 mAq 1.5 0.72 2.4 1.5 4.1 2.9 1.9 1.3 4.1 2.7 4.1 2.3
송풍기   형식 양흡입 다익형(SIROCCO FAN)
  수량 1 1 2 2 3 4
  풍량 ㎡/min 5.7 8.5 11.3 17.0 22.6 34.0
  소비전력 W 25 35 45 65 40+50 65x2
  풍량조절 절ㆍ강ㆍ중ㆍ약ㆍ3단 ROTARY SWITCH
  전원 AC 1ø 220V 60Hz
  열교환기 다통로 크로스핀 튜브식(SLIT FIN)
배관   냉ㆍ온수 출입구 PT 3/4"(20A)
  드레인 연질비닐호스(내 경ø4, 외 경ø7)
  보온ㆍ흡음재 난연성 폴리에틸렌
  에어필터 염화비닐(수세식)
  중량 kg 23 26 29 34 48 56
  외장 냉간압연강판+분체소부도장(색상:White Beige)

1. 능력조건 A : 냉방능력 : 실내공기조건 27℃ DB 21℃ WB 입구수온 5℃, 난방능력 실내공기조건 18℃, 입구수온 80℃일 때
2. 능력조건 B : 냉방능력 : 실내공기조건 27℃ DB 19.5℃ WB 입구수온 7℃, 난방능력 실내공기조건 21℃, 입구수온 60℃일 때

상치노출 전면토출형(42FL type)
제품은 창가 또는 벽면에 밀착하여 바닥면에 설치
제품 바닥면에서 공기를 흡입하여 바람이 전면으로 나와 냉난방



42VL/FL102 42VL/FL103 42VL/FL104 42VL/FL106 42VL/FL108 42VL/FL112
  능력조건 A B A B A B A B A B A B
  냉방능력(냉수) kcal/h 2,670 1,820 3,500 2,420 4,730 3,480 6,370 4,720 9,320 6,770 12,020 8,820
  난방능력(온수) kcal/h 4,630 2,980 6,790 4,100 9,250 5,770 12,500 7,530 18,310 11,140 20,530 12,330
  유량 l/min 10 6 12 8 15 11.5 20 15.7 30 22.4 40 29.3
  손실수두 mAq 1.5 0.72 2.4 1.5 4.1 2.9 1.9 1.3 4.1 2.7 4.1 2.3
송풍기   형식 양흡입 다익형(SIROCCO FAN)
  수량 1 1 2 2 3 4
  풍량 ㎡/min 5.7 8.5 11.3 17.0 22.6 34.0
  소비전력 W 25 35 45 65 40+50 65x2
  풍량조절 절ㆍ강ㆍ중ㆍ약ㆍ3단 ROTARY SWITCH
  전원 AC 1ø 220V 60Hz
  열교환기 다통로 크로스핀 튜브식(SLIT FIN)
배관   냉ㆍ온수 출입구 PT 3/4"(20A)
  드레인 연질비닐호스(내 경ø4, 외 경ø7)
  보온ㆍ흡음재 난연성 폴리에틸렌
  에어필터 염화비닐(수세식)
  중량 kg 23 26 29 34 48 56
  외장 냉간압연강판+분체소부도장(색상:White Beige)

1. 능력조건 A : 냉방능력 : 실내공기조건 27℃ DB 21℃ WB 입구수온 5℃, 난방능력 실내공기조건 18℃, 입구수온 80℃일 때
2. 능력조건 B : 냉방능력 : 실내공기조건 27℃ DB 19.5℃ WB 입구수온 7℃, 난방능력 실내공기조건 21℃, 입구수온 60℃일 때

상치노출 경사토출형(42KL type)
제품은 창가 또는 벽면에 밀착하여 바닥면에 설치
제품 바닥면에서 공기를 흡입하여 바람이 경사면으로 나와 냉난방



42KL/KM102 42KL/KM103 42KL/KM104 42KL/KM106 42KL/KM108 42KL/KM112
  능력조건 A B A B A B A B A B A B
  냉방능력(냉수) kcal/h 2,670 1,820 3,500 2,420 4,730 3,480 6,370 4,720 9,320 6,770 12,020 8,820
  난방능력(온수) kcal/h 4,630 2,980 6,790 4,100 9,250 5,770 12,500 7,530 18,310 11,140 20,530 12,330
  유량 l/min 10 6 12 8 15 11.5 20 15.7 30 22.4 40 29.3
  손실수두 mAq 1.5 0.72 2.4 1.5 4.1 2.9 1.9 1.3 4.1 2.7 4.1 2.3
송풍기   형식 양흡입 다익형(SIROCCO FAN)
  수량 1 1 2 2 4 4
  풍량 ㎡/min 5.7 8.5 11.3 17.0 22.6 34.0
  소비전력 W 25 35 45 65 40+50 65x2
  풍량조절 절ㆍ강ㆍ중ㆍ약ㆍ3단 ROTARY SWITCH
  전원 AC 1ø 220V 60Hz
  열교환기 다통로 크로스핀 튜브식(SLIT FIN)
배관   냉ㆍ온수 출입구 PT 3/4"(20A)
  드레인 연질비닐호스(내 경ø4, 외 경ø7)
  보온ㆍ흡음재 난연성 폴리에틸렌
  에어필터 염화비닐(수세식)
  중량 kg 23(14) 26(16) 29(20) 34(25) 48(35) 56(41)
  외장 냉간압연강판+분체소부도장(노출형), 아연도강판(매입형)

1. 능력조건 A : 냉방능력 : 실내공기조건 27℃ DB 21℃ WB 입구수온 5℃, 난방능력 실내공기조건 18℃, 입구수온 80℃일 때
2. 능력조건 B : 냉방능력 : 실내공기조건 27℃ DB 19.5℃ WB 입구수온 7℃, 난방능력 실내공기조건 21℃, 입구수온 60℃일 때

상치매입 경사토출형(42KM type)
제품은 인테리어 판넬 안에 설치하여 고급스런 실내 연출
제품 바닥면에서 공기를 흡입하여 바람이 경사면으로 나와 냉난방



42KL/KM102 42KL/KM103 42KL/KM104 42KL/KM106 42KL/KM108 42KL/KM112
  능력조건 A B A B A B A B A B A B
  냉방능력(냉수) kcal/h 2,670 1,820 3,500 2,420 4,730 3,480 6,370 4,720 9,320 6,770 12,020 8,820
  난방능력(온수) kcal/h 4,630 2,980 6,790 4,100 9,250 5,770 12,500 7,530 18,310 11,140 20,530 12,330
  유량 l/min 10 6 12 8 15 11.5 20 15.7 30 22.4 40 29.3
  손실수두 mAq 1.5 0.72 2.4 1.5 4.1 2.9 1.9 1.3 4.1 2.7 4.1 2.3
송풍기   형식 양흡입 다익형(SIROCCO FAN)
  수량 1 1 2 2 4 4
  풍량 ㎡/min 5.7 8.5 11.3 17.0 22.6 34.0
  소비전력 W 25 35 45 65 40+50 65x2
  풍량조절 절ㆍ강ㆍ중ㆍ약ㆍ3단 ROTARY SWITCH
  전원 AC 1ø 220V 60Hz
  열교환기 다통로 크로스핀 튜브식(SLIT FIN)
배관   냉ㆍ온수 출입구 PT 3/4"(20A)
  드레인 연질비닐호스(내 경ø4, 외 경ø7)
  보온ㆍ흡음재 난연성 폴리에틸렌
  에어필터 염화비닐(수세식)
  중량 kg 23(14) 26(16) 29(20) 34(25) 48(35) 56(41)
  외장 냉간압연강판+분체소부도장(노출형), 아연도강판(매입형)

1. 능력조건 A : 냉방능력 : 실내공기조건 27℃ DB 21℃ WB 입구수온 5℃, 난방능력 실내공기조건 18℃, 입구수온 80℃일 때
2. 능력조건 B : 냉방능력 : 실내공기조건 27℃ DB 19.5℃ WB 입구수온 7℃, 난방능력 실내공기조건 21℃, 입구수온 60℃일 때

상치매입 상부토출형(42VM type)
제품은 인테리어 판넬 안에 설치하여 고급스런 실내 연출
제품 바닥면에서 공기를 흡입하여 바람이 위로 나와 냉난방



42VM/FM102 42VM/FM103 42VM/FM104 42VM/FM106 42VM/FM108 42VM/FM112
  능력조건 A B A B A B A B A B A B
  냉방능력(냉수) kcal/h 2,670 1,820 3,500 2,420 4,730 3,480 6,370 4,720 9,320 6,770 12,020 8,820
  난방능력(온수) kcal/h 4,630 2,980 6,790 4,100 9,250 5,770 12,500 7,530 18,310 11,140 20,530 12,330
  유량 l/min 10 6 12 8 15 11.5 20 15.7 30 22.4 40 29.3
  손실수두 mAq 1.5 0.72 2.4 1.5 4.1 2.9 1.9 1.3 4.1 2.7 4.1 2.3
송풍기   형식 양흡입 다익형(SIROCCO FAN)
  수량 1 1 2 2 4 4
  풍량 ㎡/min 5.7 8.5 11.3 17.0 22.6 34.0
  소비전력 W 25 35 45 65 40+50 65x2
  풍량조절 절ㆍ강ㆍ중ㆍ약ㆍ3단 ROTARY SWITCH
  전원 AC 1ø 220V 60Hz
  열교환기 다통로 크로스핀 튜브식(SLIT FIN)
배관   냉ㆍ온수 출입구 PT 3/4"(20A)
  드레인 연질비닐호스(내 경ø4, 외 경ø7)
  보온ㆍ흡음재 난연성 폴리에틸렌
  에어필터 염화비닐(수세식)
  중량 kg 14 16 20 25 35 41
  외장 아연도강판

1. 능력조건 A : 냉방능력 : 실내공기조건 27℃ DB 21℃ WB 입구수온 5℃, 난방능력 실내공기조건 18℃, 입구수온 80℃일 때
2. 능력조건 B : 냉방능력 : 실내공기조건 27℃ DB 19.5℃ WB 입구수온 7℃, 난방능력 실내공기조건 21℃, 입구수온 60℃일 때

상치매입 전면토출형(42FM type)
제품은 인테리어 판넬 안에 설치하여 고급스런 실내 연출
제품 바닥면에서 공기를 흡입하여 바람이 전면으로 나와 냉난방



42VM/FM102 42VM/FM103 42VM/FM104 42VM/FM106 42VM/FM108 42VM/FM112
  능력조건 A B A B A B A B A B A B
  냉방능력(냉수) kcal/h 2,670 1,820 3,500 2,420 4,730 3,480 6,370 4,720 9,320 6,770 12,020 8,820
  난방능력(온수) kcal/h 4,630 2,980 6,790 4,100 9,250 5,770 12,500 7,530 18,310 11,140 20,530 12,330
  유량 l/min 10 6 12 8 15 11.5 20 15.7 30 22.4 40 29.3
  손실수두 mAq 1.5 0.72 2.4 1.5 4.1 2.9 1.9 1.3 4.1 2.7 4.1 2.3
송풍기   형식 양흡입 다익형(SIROCCO FAN)
  수량 1 1 2 2 4 4
  풍량 ㎡/min 5.7 8.5 11.3 17.0 22.6 34.0
  소비전력 W 25 35 45 65 40+50 65x2
  풍량조절 절ㆍ강ㆍ중ㆍ약ㆍ3단 ROTARY SWITCH
  전원 AC 1ø 220V 60Hz
  열교환기 다통로 크로스핀 튜브식(SLIT FIN)
배관   냉ㆍ온수 출입구 PT 3/4"(20A)
  드레인 연질비닐호스(내 경ø4, 외 경ø7)
  보온ㆍ흡음재 난연성 폴리에틸렌
  에어필터 염화비닐(수세식)
  중량 kg 14 16 20 25 35 41
  외장 아연도강판

1. 능력조건 A : 냉방능력 : 실내공기조건 27℃ DB 21℃ WB 입구수온 5℃, 난방능력 실내공기조건 18℃, 입구수온 80℃일 때
2. 능력조건 B : 냉방능력 : 실내공기조건 27℃ DB 19.5℃ WB 입구수온 7℃, 난방능력 실내공기조건 21℃, 입구수온 60℃일 때

상치노출 로보이형(42LL type)
높이가 낮아 실내 공간 활용에 유리하고 제품은 창가 또는 벽면에 설치
제품 전면에서 공기를 흡입하여 바람이 위로 나와 냉난방



42LL/LM102 42LL/LM103 42LL/LM104 42LL/LM106 42LL/LM108 42LL/LM112
  능력조건 A B A B A B A B A B A B
  냉방능력(냉수) kcal/h 2,670 1,820 3,500 2,420 4,730 3,480 6,370 4,720 9,320 6,770 12,020 8,820
  난방능력(온수) kcal/h 4,630 2,980 6,790 4,100 9,250 5,770 12,500 7,530 18,310 11,140 20,530 12,330
  유량 l/min 10 6 12 8 15 11.5 20 15.7 30 22.4 40 29.3
  손실수두 mAq 1.5 0.72 2.4 1.5 4.1 2.9 1.9 1.3 4.1 2.7 4.1 2.3
송풍기   형식 양흡입 다익형(SIROCCO FAN)
  수량 1 1 2 2 4 4
  풍량 ㎡/min 5.7 8.5 11.3 17.0 22.6 34.0
  소비전력 W 25 35 45 65 45x2 65x2
  풍량조절 절ㆍ강ㆍ중ㆍ약ㆍ3단 ROTARY SWITCH
  전원 AC 1ø 220V 60Hz
  열교환기 다통로 크로스핀 튜브식(SLIT FIN)
배관   냉ㆍ온수 출입구 PT 3/4"(20A)
  드레인 연질비닐호스(내 경ø4, 외 경ø7)
  보온ㆍ흡음재 난연성 폴리에틸렌
  에어필터 염화비닐(수세식)
  중량 kg 24(15) 27(18) 31(20) 36(25) 53(44) 59(43)
  외장 냉간압연강판+분체소부도장(노출형), 아연도강판(매입형)

1. 능력조건 A : 냉방능력 : 실내공기조건 27℃ DB 21℃ WB 입구수온 5℃, 난방능력 실내공기조건 18℃, 입구수온 80℃일 때
2. 능력조건 B : 냉방능력 : 실내공기조건 27℃ DB 19.5℃ WB 입구수온 7℃, 난방능력 실내공기조건 21℃, 입구수온 60℃일 때

상치매입 로보이형(42LM type)
제품은 낮은 높이를 가지며 인테리어 판넬안에 설치하여 고급스런 실내연출
제품 전면에서 공기를 흡입하여 바람이 위로 나와 냉난방



42LL/LM102 42LL/LM103 42LL/LM104 42LL/LM106 42LL/LM108 42LL/LM112
  능력조건 A B A B A B A B A B A B
  냉방능력(냉수) kcal/h 2,670 1,820 3,500 2,420 4,730 3,480 6,370 4,720 9,320 6,770 12,020 8,820
  난방능력(온수) kcal/h 4,630 2,980 6,790 4,100 9,250 5,770 12,500 7,530 18,310 11,140 20,530 12,330
  유량 l/min 10 6 12 8 15 11.5 20 15.7 30 22.4 40 29.3
  손실수두 mAq 1.5 0.72 2.4 1.5 4.1 2.9 1.9 1.3 4.1 2.7 4.1 2.3
송풍기   형식 양흡입 다익형(SIROCCO FAN)
  수량 1 1 2 2 4 4
  풍량 ㎡/min 5.7 8.5 11.3 17.0 22.6 34.0
  소비전력 W 25 35 45 65 45x2 65x2
  풍량조절 절ㆍ강ㆍ중ㆍ약ㆍ3단 ROTARY SWITCH
  전원 AC 1ø 220V 60Hz
  열교환기 다통로 크로스핀 튜브식(SLIT FIN)
배관   냉ㆍ온수 출입구 PT 3/4"(20A)
  드레인 연질비닐호스(내 경ø4, 외 경ø7)
  보온ㆍ흡음재 난연성 폴리에틸렌
  에어필터 염화비닐(수세식)
  중량 kg 24(15) 27(18) 31(20) 36(25) 53(44) 59(43)
  외장 냉간압연강판+분체소부도장(노출형), 아연도강판(매입형)

1. 능력조건 A : 냉방능력 : 실내공기조건 27℃ DB 21℃ WB 입구수온 5℃, 난방능력 실내공기조건 18℃, 입구수온 80℃일 때
2. 능력조건 B : 냉방능력 : 실내공기조건 27℃ DB 19.5℃ WB 입구수온 7℃, 난방능력 실내공기조건 21℃, 입구수온 60℃일 때

천장노출형(42CL type)
제품은 천장에 매달려 설치되며 실내 공간 활용에 용이
제품 후면에서 공기를 흡입하여 바람이 전면으로 나와 냉난방



42CL/CM102 42CL/CM103 42CL/CM104 42CL/CM106 42CL/CM108 42CL/CM112
  능력조건 A B A B A B A B A B A B
  냉방능력(냉수) kcal/h 2,670 1,820 3,500 2,420 4,730 3,480 6,370 4,720 9,320 6,770 12,020 8,820
  난방능력(온수) kcal/h 4,630 2,980 6,790 4,100 9,250 5,770 12,500 7,530 18,310 11,140 20,530 12,330
  유량 l/min 10 6 12 8 15 11.5 20 15.7 30 22.4 40 29.3
  손실수두 mAq 1.5 0.72 2.4 1.5 4.1 2.9 1.9 1.3 4.1 2.7 4.1 2.3
송풍기   형식 양흡입 다익형(SIROCCO FAN)
  수량 1 1 2 2 4 4
  풍량 ㎡/min 5.7 8.5 11.3 17.0 22.6 34.0
  소비전력 W 40 50 65 85 40+50 80x2
  풍량조절 절ㆍ강ㆍ중ㆍ약ㆍ3단 ROTARY SWITCH
  전원 AC 1ø 220V 60Hz
  열교환기 다통로 크로스핀 튜브식(SLIT FIN)
배관   냉ㆍ온수 출입구 PT 3/4"(20A)
  드레인 NIPPLE 1/2"(15A)
  보온ㆍ흡음재 난연성 폴리에틸렌
  에어필터 염화비닐(수세식)
  중량 kg 23(15) 26(17) 29(20) 34(24) 48(34) 50(36)
  외장 냉간압연강판+분체소부도장

1. 능력조건 A : 냉방능력 : 실내공기조건 27℃ DB 21℃ WB 입구수온 5℃, 난방능력 실내공기조건 18℃, 입구수온 80℃일 때
2. 능력조건 B : 냉방능력 : 실내공기조건 27℃ DB 19.5℃ WB 입구수온 7℃, 난방능력 실내공기조건 21℃, 입구수온 60℃일 때

천장매입형(42CM type)
제품은 천장에 매달려 인테리어 판넬안에 설치하여 고급스런 실내 연출
제품 후면에서 공기를 흡입하여 바람이 전면으로 나와 냉난방



42CL/CM102 42CL/CM103 42CL/CM104 42CL/CM106 42CL/CM108 42CL/CM112
  능력조건 A B A B A B A B A B A B
  냉방능력(냉수) kcal/h 2,670 1,820 3,500 2,420 4,730 3,480 6,370 4,720 9,320 6,770 12,020 8,820
  난방능력(온수) kcal/h 4,630 2,980 6,790 4,100 9,250 5,770 12,500 7,530 18,310 11,140 20,530 12,330
  유량 l/min 10 6 12 8 15 11.5 20 15.7 30 22.4 40 29.3
  손실수두 mAq 1.5 0.72 2.4 1.5 4.1 2.9 1.9 1.3 4.1 2.7 4.1 2.3
송풍기   형식 양흡입 다익형(SIROCCO FAN)
  수량 1 1 2 2 4 4
  풍량 ㎡/min 5.7 8.5 11.3 17.0 22.6 34.0
  소비전력 W 40 50 65 85 40+50 80x2
  풍량조절 절ㆍ강ㆍ중ㆍ약ㆍ3단 ROTARY SWITCH
  전원 AC 1ø 220V 60Hz
  열교환기 다통로 크로스핀 튜브식(SLIT FIN)
배관   냉ㆍ온수 출입구 PT 3/4"(20A)
  드레인 NIPPLE 1/2"(15A)
  보온ㆍ흡음재 난연성 폴리에틸렌
  에어필터 염화비닐(수세식)
  중량 kg 23(15) 26(17) 29(20) 34(24) 48(34) 50(36)
  외장 냉간압연강판+분체소부도장

1. 능력조건 A : 냉방능력 : 실내공기조건 27℃ DB 21℃ WB 입구수온 5℃, 난방능력 실내공기조건 18℃, 입구수온 80℃일 때
2. 능력조건 B : 냉방능력 : 실내공기조건 27℃ DB 19.5℃ WB 입구수온 7℃, 난방능력 실내공기조건 21℃, 입구수온 60℃일 때

고정압 천장 매입형(42HCM type)
천장에 완전히 매립되므로 실내 디자인 유리 디퓨져와 덕트를 사용하여 냉난방



42HCM204 42HCM206 42HCM208 42HCM210 42HCM212 42HCM214
  능력조건 A B A B A B A B A B A B
  냉방능력(냉수) kcal/h 4,730 3,480 6,370 4,720 9,350 6,850 11,100 8,150 12,500 9,150 15,700 11,550
  난방능력(온수) kcal/h 9,250 5,770 12,500 7,530 18,500 11,200 21,800 13,300 24,500 14,950 30,800 18,800
  유량 l/min 15.0 11.5 20.0 15.7 31.2 22.8 37.0 27.1 41.7 30.5 52.3 38.5
  손실수두 mAq 4.1 2.9 4.5 3.3 4.8 3.6 5.1 3.9 5.5 4.1 6.0 4.5
송풍기   형식 양흡입 다익형(SIROCCO FAN)
  수량 2 2 2 3 3 4
  풍량 ㎡/min 13 17 21 28 31 35
  소비전력 W 110 145 145 255 255 290
  기외정압(공장설정) mmAq 5
  풍량조절 강ㆍ중ㆍ약ㆍ3단 ROTARY SWITCH
  전원 단상 220V 60Hz
  열교환기 다통로 크로스핀 튜브식(SLIT FIN TYPE)
배관   냉ㆍ온수 출입구 PF 3/4"(20A)
  드레인 NIPPLE PT 1/2"(15A)
  보온ㆍ흡음재 난연성 폴리에틸렌
  에어필터 염화비닐(수세식)
  중량 kg 30 34 36 40 42 46
  외형치수 DxWxH 780x700x335 1,020x700x335 1,020x700x335 1,200x700x335 1,200x700x335 1,440x700x335

1. 능력조건 A : 냉방능력 : 실내공기조건 27℃ DB 21℃ WB 입구수온 5℃, 난방능력 실내공기조건 18℃, 입구수온 80℃일 때
2. 능력조건 B : 냉방능력 : 실내공기조건 27℃ DB 19.5℃ WB 입구수온 7℃, 난방능력 실내공기조건 21℃, 입구수온 60℃일 때
3. 기외정압 5mmAq 이상의 경우 비표준으로 생산 가능합니다.

개인정보 취급방침 이메일주소 무단수집거부고객의 소리
상호명 : 오텍캐리어(주)    대표: 강성희, 정필경, 강신욱    사업자등록번호: 410-81-08964
[서울] 서울특별시 영등포구 국제금융로 10, Two IFC, 11층 Tel: 02-3441-8855
[광주공장] 광주광역시 광산구 하남산단3번로 55 Tel: 062-958-0123
[프리미엄 직영매장] 광주광역시 광산구 하남대로 146 Tel: 062)951-5040
통신판매업신고 : 2014-광주광산-0215(사업자정보확인), 구매안전서비스(스마트로)
Copyright 2018@CLK Corporation. All Rights Reserved.

제품 구입 문의 1588-8855(통신요금 발신자 부담)

서비스 문의 1588-8866(통신요금 발신자 부담)

온라인 제품 구입 문의

온라인 서비스 문의
