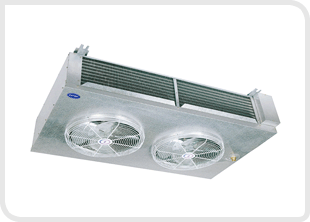

Unit cooler CUM

Home > CDU > Unit cooler CUM




  Drawings & Spec

Model Unit CUM020**B
HP HP 2
Spec. ﹛ AM EF EL
Room temp. ﹎ +10﹎~ +15﹎ +10﹎~ -10﹎ -20﹎~ -30﹎
Fin pitch 妙 4.5 4.5 6.5
Heat transfer area 妊 13.2 13.2 9.6
kcal/h TD(5﹎) kcal/h 1980 1650 863
TD(7﹎) kcal/h 2772 2310 1208
TD(10﹎) kcal/h 3960 3300 1726
Fan diameter 妙 白350 白350 白350
Fan & Motor Phase 帚 3 3 3
Kilowatt Kw 0.1 0.1 0.1
Pole P 6 6 6
Quantity ﹛ 1 1 1
Air volume 妝/min 33 33 33
Defrost heater Body Kw 天 0.4*4EA 0.4*4EA
Drain Pan Kw 天 天 0.8*2EA
Fan Guide Kw
Connection tube Inlet 妙 白12.7 白12.7 白12.7
 Outlet 妙 白22.22 白22.22 白22.22
Drain A 25 25 25

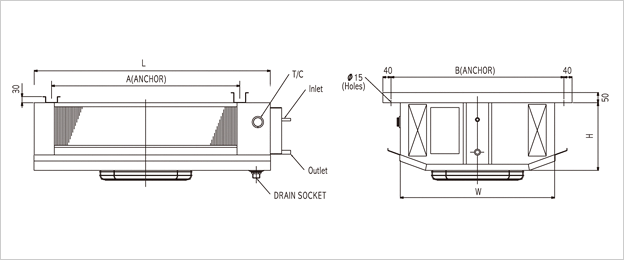

Ext.dimension L ▼ W ▼ H 妙 860*750*332 860*750*332 860*750*332
C ▼ D ▼ (E▼F) 妙 625*850 625*850 625*850
Mounting size A ▼ B 妙
Weight Kg 58.6 58.6 58.6
Model Unit CUM030**B
HP HP 3
Spec. ﹛ AM EF EL
Room temp. ﹎ +10﹎~ +15﹎ +10﹎~ -10﹎ -20﹎~ -30﹎
Fin pitch 妙 4.5 4.5 6.5
Heat transfer area 妊 19.8 19.8 14.4
kcal/h TD(5﹎) kcal/h 2970 2475 1296
TD(7﹎) kcal/h 4158 3465 1814
TD(10﹎) kcal/h 5940 4950 2592
Fan diameter 妙 白400 白400 白400
Fan & Motor Phase 帚 3 3 3
Kilowatt Kw 0.1 0.1 0.1
Pole P 6 6 6
Quantity ﹛ 1 1 1
Air volume 妝/min 50 50 50
Defrost heater Body Kw 天 0.6*4EA 0.6*4EA
Drain Pan Kw 天 天 1.0*2EA
Fan Guide Kw
Connection tube Inlet 妙 白12.7 白12.7 白12.7
 Outlet 妙 白22.22 白22.22 白22.22
Drain A 25 25 25
Ext.dimension L ▼ W ▼ H 妙 1160*750*332 1160*750*332 1160*750*332
C ▼ D ▼ (E▼F) 妙 925*850 925*850 925*850
Mounting size A ▼ B 妙
Weight Kg 72.4 72.4 72.4
Model Unit CUM040**B
HP HP 4
Spec. ﹛ AM EF EL
Room temp. ﹎ +10﹎~ +15﹎ +10﹎~ -10﹎ -20﹎~ -30﹎
Fin pitch 妙 4.5 4.5 6.5
Heat transfer area 妊 24.2 24.2 17.6
kcal/h TD(5﹎) kcal/h 3632 3026 1584
TD(7﹎) kcal/h 5085 4236 2218
TD(10﹎) kcal/h 7264 6052 3168
Fan diameter 妙 白350 白350 白350
Fan & Motor Phase 帚 3 3 3
Kilowatt Kw 0.1 0.1 0.1
Pole P 6 6 6
Quantity ﹛ 2 2 2
Air volume 妝/min 61 61 61
Defrost heater Body Kw 天 0.7*4EA 0.7*4EA
Drain Pan Kw 天 天 1.0*2EA
Fan Guide Kw
Connection tube Inlet 妙 白12.7 白12.7 白12.7
 Outlet 妙 白22.22 白22.22 白22.22
Drain A 25 25 25
Ext.dimension L ▼ W ▼ H 妙 1360*750*332 1360*750*332 1360*750*332
C ▼ D ▼ (E▼F) 妙 1125*850 1125*850 1125*850
Mounting size A ▼ B 妙
Weight Kg 92.2 92.2 92.2
Model Unit CUM050**B
HP HP 5
Spec. ﹛ AM EF EL
Room temp. ﹎ +10﹎~ +15﹎ +10﹎~ -10﹎ -20﹎~ -30﹎
Fin pitch 妙 4.5 4.5 6.5
Heat transfer area 妊 28.6 28.6 20.8
kcal/h TD(5﹎) kcal/h 4290 3575 1872
TD(7﹎) kcal/h 6006 5005 2621
TD(10﹎) kcal/h 8580 7150 3744
Fan diameter 妙 白400 白400 白400
Fan & Motor Phase 帚 3 3 3
Kilowatt Kw 0.1 0.1 0.1
Pole P 6 6 6
Quantity ﹛ 2 2 2
Air volume 妝/min 72 72 72
Defrost heater Body Kw 天 0.85*4EA 0.85*4EA
Drain Pan Kw 天 天 1.0*2EA
Fan Guide Kw
Connection tube Inlet 妙 白15.88 白15.88 白15.88
 Outlet 妙 白28.58 白28.58 白28.58
Drain A 25 25 25
Ext.dimension L ▼ W ▼ H 妙 1560*750*332 1560*750*332 1560*750*332
C ▼ D ▼ (E▼F) 妙 1325*850 1325*850 1325*850
Mounting size A ▼ B 妙
Weight Kg 91.8 91.8 91.8
Model Unit CUM060**B
HP HP 6
Spec. ﹛ AM EF EL
Room temp. ﹎ +10﹎~ +15﹎ +10﹎~ -10﹎ -20﹎~ -30﹎
Fin pitch 妙 4.5 4.5 6.5
Heat transfer area 妊 35.8 35.8 26
kcal/h TD(5﹎) kcal/h 5364 4470 2339
TD(7﹎) kcal/h 7510 6258 3275
TD(10﹎) kcal/h 10728 8940 4678
Fan diameter 妙 白400 白400 白400
Fan & Motor Phase 帚 3 3 3
Kilowatt Kw 0.1 0.1 0.1
Pole P 6 6 6
Quantity ﹛ 2 2 2
Air volume 妝/min 90 90 90
Defrost heater Body Kw 天 0.85*4EA 0.85*4EA
Drain Pan Kw 天 天 1.0*2EA
Fan Guide Kw
Connection tube Inlet 妙 白15.88 白15.88 白15.88
 Outlet 妙 白28.58 白28.58 白28.58
Drain A 25 25 25
Ext.dimension L ▼ W ▼ H 妙 1560*800*332 1560*800*332 1560*800*332
C ▼ D ▼ (E▼F) 妙 1325*900 1325*900 1325*900
Mounting size A ▼ B 妙
Weight Kg 107.6 107.6 107.6
Model Unit CUM075**B
HP HP 7.5
Spec. ﹛ AM EF EL
Room temp. ﹎ +10﹎~ +15﹎ +10﹎~ -10﹎ -20﹎~ -30﹎
Fin pitch 妙 4.5 4.5 6.5
Heat transfer area 妊 43 43 31.2
kcal/h TD(5﹎) kcal/h 6438 5365 2808
TD(7﹎) kcal/h 9013 7511 3931
TD(10﹎) kcal/h 12876 10730 5616
Fan diameter 妙 白450 白450 白450
Fan & Motor Phase 帚 3 3 3
Kilowatt Kw 0.2 0.2 0.2
Pole P 6 6 6
Quantity ﹛ 2 2 2
Air volume 妝/min 108 108 108
Defrost heater Body Kw 天 0.85*6EA 0.85*6EA
Drain Pan Kw 天 天 1.0*2EA
Fan Guide Kw
Connection tube Inlet 妙 白15.88 白15.88 白15.88
 Outlet 妙 白28.58 白28.58 白28.58
Drain A 25 25 25
Ext.dimension L ▼ W ▼ H 妙 1560*850*375 1560*850*375 1560*850*375
C ▼ D ▼ (E▼F) 妙 1325*950 1325*950 1325*950
Mounting size A ▼ B 妙
Weight Kg 128.4 128.4 128.4
Model Unit CUM100**B
HP HP 10
Spec. ﹛ AM EF EL
Room temp. ﹎ +10﹎~ +15﹎ +10﹎~ -10﹎ -20﹎~ -30﹎
Fin pitch 妙 4.5 4.5 6.5
Heat transfer area 妊 52.8 52.8 38.4
kcal/h TD(5﹎) kcal/h 7920 6600 3456
TD(7﹎) kcal/h 11088 9240 4838
TD(10﹎) kcal/h 15840 13200 6912
Fan diameter 妙 白450 白450 白450
Fan & Motor Phase 帚 3 3 3
Kilowatt Kw 0.2 0.2 0.2
Pole P 6 6 6
Quantity ﹛ 2 2 2
Air volume 妝/min 133 133 133
Defrost heater Body Kw 天 1.0*6EA 1.0*6EA
Drain Pan Kw 天 天 1.2*2EA
Fan Guide Kw
Connection tube Inlet 妙 白15.88 白15.88 白15.88
 Outlet 妙 白34.92 白34.92 白34.92
Drain A 25 25 25
Ext.dimension L ▼ W ▼ H 妙 1860*850*375 1860*850*375 1860*850*375
C ▼ D ▼ (E▼F) 妙 1625*950 1625*950 1625*950
Mounting size A ▼ B 妙
Weight Kg 150.1 150.1 150.1
Model Unit CUM120**B
HP HP 12
Spec. ﹛ AM EF EL
Room temp. ﹎ +10﹎~ +15﹎ +10﹎~ -10﹎ -20﹎~ -30﹎
Fin pitch 妙 4.5 4.5 6.5
Heat transfer area 妊 71.3 71.3 51.8
kcal/h TD(5﹎) kcal/h 10695 8913 4662
TD(7﹎) kcal/h 14973 12478 6527
TD(10﹎) kcal/h 21390 17825 9324
Fan diameter 妙 白450 白450 白450
Fan & Motor Phase 帚 3 3 3
Kilowatt Kw 0.2 0.2 0.2
Pole P 6 6 6
Quantity ﹛ 3 3 3
Air volume 妝/min 180 180 180
Defrost heater Body Kw 天 1.1*6EA 1.1*6EA
Drain Pan Kw 天 天 1.2*2EA
Fan Guide Kw
Connection tube Inlet 妙 白15.88 白15.88 白15.88
 Outlet 妙 白34.92 白34.92 白34.92
Drain A 25 25 25
Ext.dimension L ▼ W ▼ H 妙 2060*890*380 2060*890*380 2060*890*380
C ▼ D ▼ (E▼F) 妙 1825*990 1825*990 1825*990
Mounting size A ▼ B 妙
Weight Kg 177.7 177.7 177.7
Model Unit CUM150**B
HP HP 15
Spec. ﹛ AM EF EL
Room temp. ﹎ +10﹎~ +15﹎ +10﹎~ -10﹎ -20﹎~ -30﹎
Fin pitch 妙 4.5 4.5 6.5
Heat transfer area 妊 85.2 85.2 61.9
kcal/h TD(5﹎) kcal/h 12780 10650 5571
TD(7﹎) kcal/h 17892 14910 7799
TD(10﹎) kcal/h 25560 21300 11142
Fan diameter 妙 白450 白450 白450
Fan & Motor Phase 帚 3 3 3
Kilowatt Kw 0.2 0.2 0.2
Pole P 6 6 6
Quantity ﹛ 3 3 3
Air volume 妝/min 180 180 180
Defrost heater Body Kw 天 1.4*6EA 1.4*6EA
Drain Pan Kw 天 天 1.2*2EA
Fan Guide Kw
Connection tube Inlet 妙 白19.05 白19.05 白19.05
 Outlet 妙 白41.28 白41.28 白41.28
Drain A 32 32 32
Ext.dimension L ▼ W ▼ H 妙 2410*890*380 2410*890*380 2410*890*380
C ▼ D ▼ (E▼F) 妙 2175*990 2175*990 2175*990
Mounting size A ▼ B 妙
Weight Kg 209.7 209.7 209.7
Model Unit CUM200**B
HP HP 20
Spec. ﹛ AM EF EL
Room temp. ﹎ +10﹎~ +15﹎ +10﹎~ -10﹎ -20﹎~ -30﹎
Fin pitch 妙 4.5 4.5 6.5
Heat transfer area 妊 88.9 88.9 64.3
kcal/h TD(5﹎) kcal/h 13335 11113 5787
TD(7﹎) kcal/h 18669 15558 8102
TD(10﹎) kcal/h 26670 22225 11574
Fan diameter 妙 白400 白400 白400
Fan & Motor Phase 帚 3 3 3
Kilowatt Kw 0.1 0.1 0.1
Pole P 6 6 6
Quantity ﹛ 4 4 4
Air volume 妝/min 180 180 180
Defrost heater Body Kw 天 1.4*8EA 1.4*8EA
Drain Pan Kw 天 天 1.2*2EA
Fan Guide Kw
Connection tube Inlet 妙 白19.05 白19.05 白19.05
 Outlet 妙 白41.28 白41.28 白41.28
Drain A 32 32 32
Ext.dimension L ▼ W ▼ H 妙 2510*850*380 2510*850*380 2510*850*380
C ▼ D ▼ (E▼F) 妙 2275*950 2275*950 2275*950
Mounting size A ▼ B 妙
Weight Kg 243.2 243.2 243.2
