    예방 정비

    시스템 냉동기의 안정적인 운전을 위해 캐리어 전문 기술팀이 예방 정비 서비스를 제공합니다.

    시스템 냉동기 예방 정비 안내

    고장 전에 점검하는 선제적 유지보수 프로그램

    예방정비 문의 바로가기 →

    Carrier Chiller Product

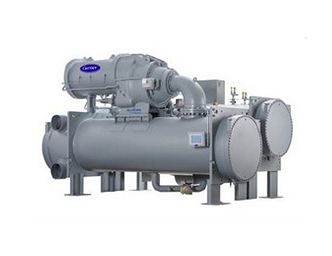

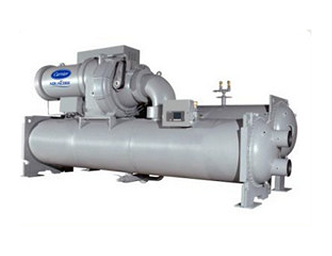

    19XR

    19XR

    Centrifugal 1Stage

    19XR

    19XR

    Centrifugal 2Stage

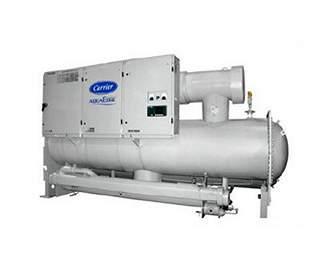

    23XRV

    23XRV

    Inverter Screw

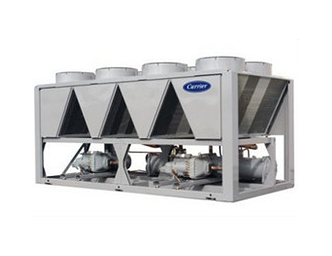

    30XA & 30RB & 30RAP

    30XA & 30RB & 30RAP

    Air Screw

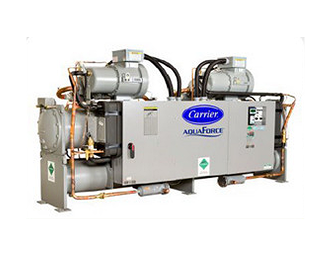

    30HXC

    30HXC

    Screw

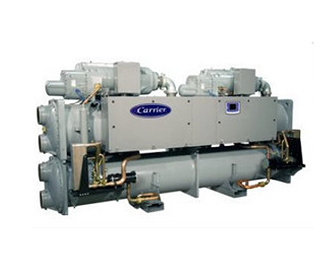

    30XW & 30XWV

    30XW & 30XWV

    Screw

    Carrier Maintenance System Service

    Start-up

    Carrier Start-up Service

    : USA, France, China

    Products

    • 캐리어 기원인버터칠러 성능기 200~3400RT(19X~19XRM46)
    • 23세리스 스크롤압축기 성능기 190~600RT(23X~23XRM)
    • 30세리스 스크롤 & 스크류 공냉식 및 수냉식압력칠러 성능기 35~400RT(30R~30XWAK)

    Services

    • Design Conditions IOM, ICVC
    • CCN(Carrier Comfort Network) 네트워크
    • 운영전 교육서비스 및 서비스

    Tube & Coil VFD Cleaning
    Maintenance

    Carrier Cleaning Maintenance

    : Air, Water, Brine

    Tube & Coil Cleaning

    수냉식

    기계세관 : 응축/증발기 전열튜브 내에 누적된 물때, 탄산칼슘 등의 농축 스케일과 슬라임 대기중의 먼지 등을 제거하는 브러쉬 세관

    화학세관 : 응축/증발기 전열튜브 내에 고착된 물때, 탄산칼슘 등의 농축 스케일과 슬라임, 대기중의 먼지 등을 화학재를 사용하여 순환 or 침전방식으로 제거하는 화학적 세관

    공냉식

    Coil 세척 : 대기중의 이물질과 먼지 등이 응축기 MCHE(Microchannel Heat Exchanger) Coil에 누적되어 에너지 효율의 저하를 방지하기 위한 세척

    Replacement Service Parts

    일반정비

    소모성 부품 교체 : Control 및 기동반 점검을 통해 기기의 최고 효율로의 유지와 수명을 연장합니다.

    소모성 부품 교체 : 냉동유, 필터류(오일, 오일회수, 냉매)

    컨트롤 및 기동반 점검 : 센서류(압력, 온도, 플로워), 구동부품(IGV&SRD Motor, Isolation & Damper V/V, Oil Pump), 보드류(ICVC, CCM, ISM) 등, Electrical 부품(Fuses, Relays, Contactors, wiring)

    Carrier VFD Maintenance

    : VFD GTQ-D

    • VFD 유지보수

    • 점검사항

    • 소손 부품

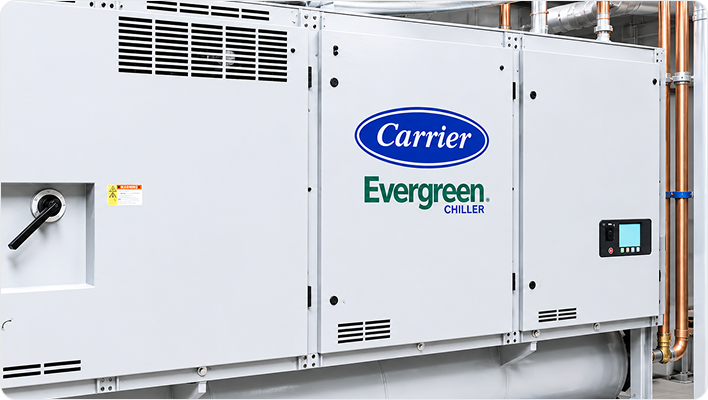

    VFD GTQ-D

    VFD(Variable Frequency Drive)

    인버터는 반도체 소자를 채택한 산업용 전자제품으로 온도, 습도, 진동, 이물질 등의 주위 환경영향에 의한 중요 부품의 소손이나 내구 연한 경과에 따른 고장이 발생할 수 있으므로, PCNSs, Resistors, Contactors 등 정기적인 유지보수가 필요하다.
    소모성 부품 교체 : Cooling Fans, Fuses, insulation
    점검항목 : VFD Panel 환경(먼지, 이물질, 열로) Power Wiring, Harmonic Filter, Pre-charge Circuit, Cooling Fans, Fuses, Power Module, Meg-Ohm Test, Static Test(IGBT's, Inverter)

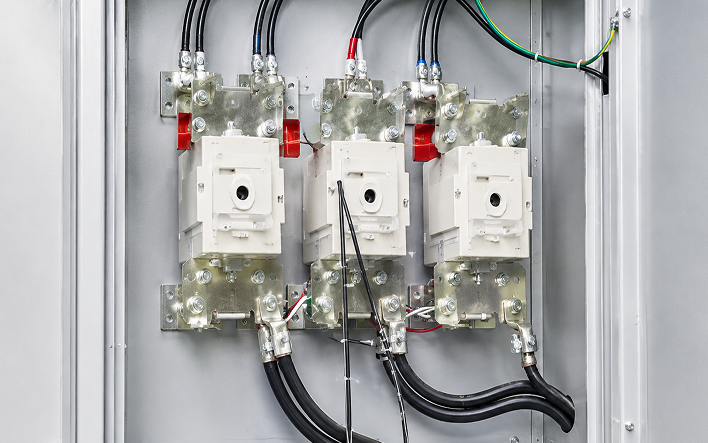

    점검사항

    점검사항

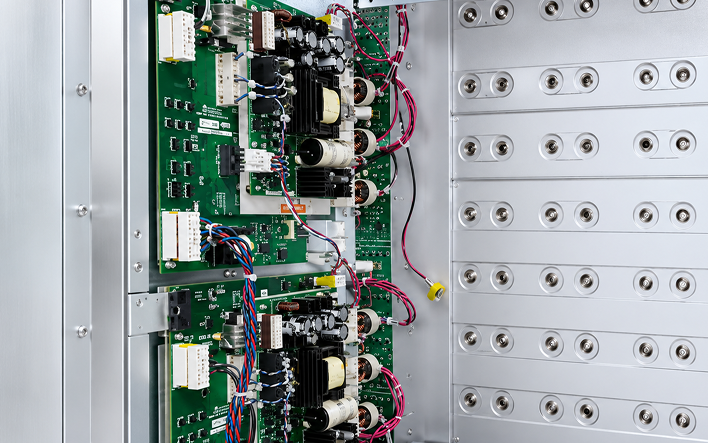

    소손 부품

    소손 부품

    Analysis Program

    Carrier Fluid Analysis

    : Carrier Product

    • Carrier Fluid Analysis

      Carrier Product

    • Carrier Vibration Analysis

      Carrier Product

    • Carrier Vibration Analysis

      Carrier Product

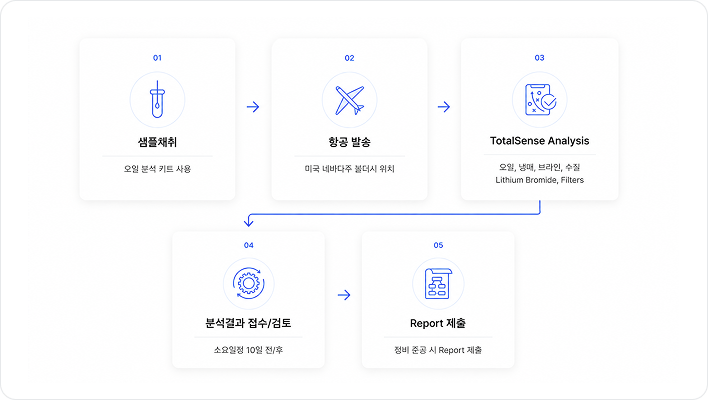

    유체 분석

    유체 내 15개 성분 함량 분석하여 제품 내부 상태 점검

    수분, 철, 알루미늄, 산, 염화물, 구리, 이온, 크롬, 니켈 주석, 불소 등 부품의 마모도/손상여부, 전열관 상태, 유체 오염도, 수분함량 등
    ※ 1회/년 적용하며 5년주기 Data 누적 관리

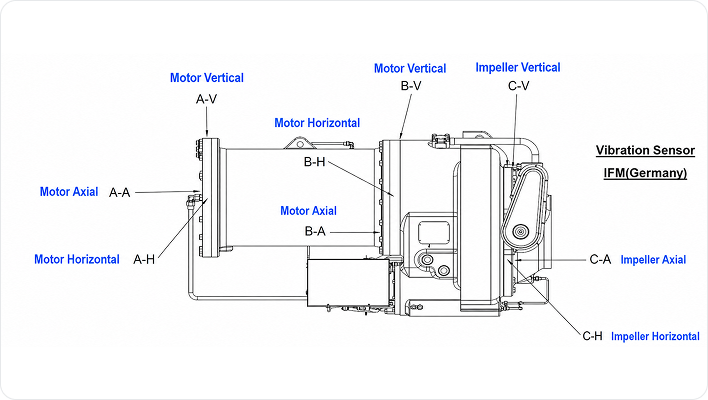

    진동 분석

    진동테스트

    압축기 진동 주파수 상태 등을 점검하여 압축기 내의 베어링의 결함(마모, 불순물), 비정렬, 불평형, 조립부품의 헐거움 등으로 발생되는 특정한 진동 신호나 고장 징후의 사전 수집을 목적으로 합니다.

    테스트 기준

    미국공조냉동공학회(ASHRAE) 원심 압축기 기준 범위 내
    ※ ASHRAE (Amaerican Society of Heating, Refrigerating and Air-Conditioning Engineers)

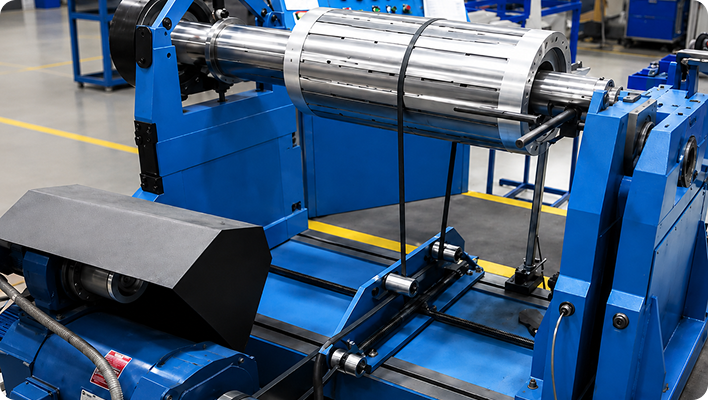

    로터밸런싱

    로터밸런싱

    Rotor가 편심되어 있거나 불평형 상태에 있게되면 회전속도가 증가할 수록 편심에 의해 더 큰 불평형 원심력이 발생한다. 이는 베어링과 지지부에 전달되어 냉동기 진동의 원인이 된다. 이 진동을 감소시켜 기계의 수명을 연장하고 성능 향상을 시키기 위하여 불균형 질량을 보상해 주기 위해 로터 밸런싱을 한다.

    Equipment Overhaul

    Compressor Overhaul

    : Carrier Product

    19XR(V)

    19XR(V) 터보 냉동기

    23XR(V)

    23XR(V) 스크류 냉동기

    30HX

    30HX 스크류 냉동기

    30XW

    30XW 스크류 냉동기

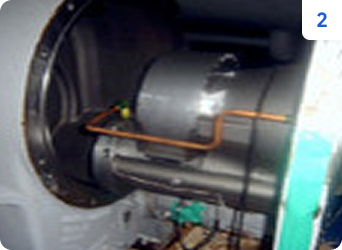

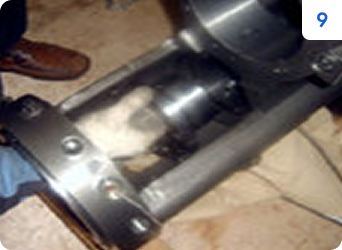

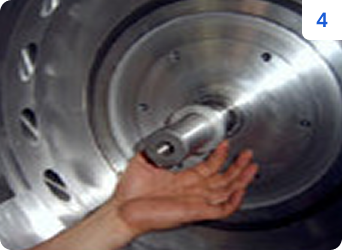

    압축분해 점검 순서 +

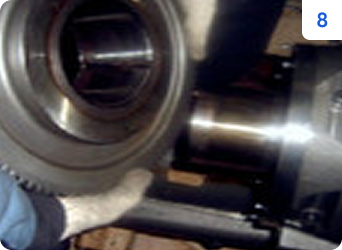

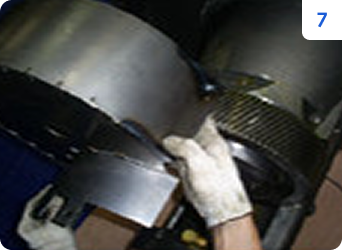

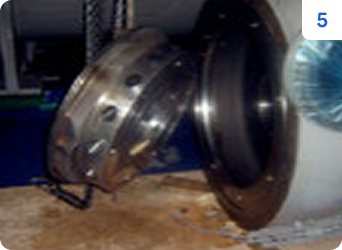

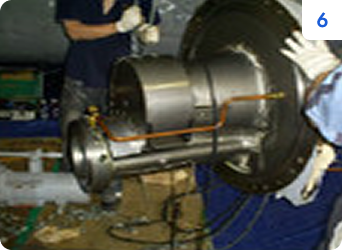

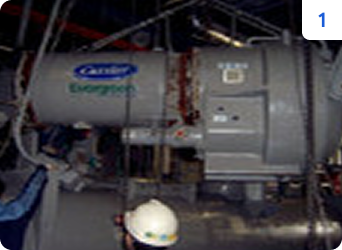

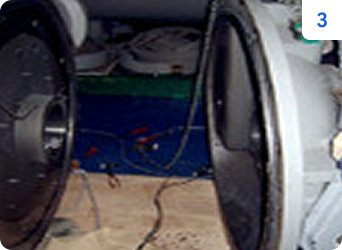

    점검 1 점검 2 점검 3 점검 4 점검 5 점검 6 점검 7 점검 8 점검 9

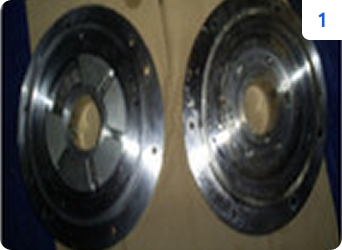

    부품 교체 순서 +

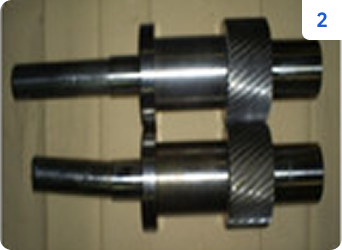

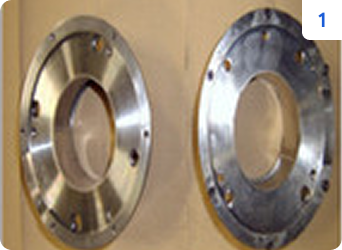

    부품 교체 1 부품 교체 2 부품 교체 3

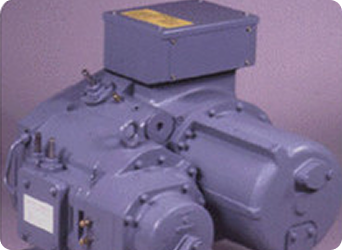

    30HXC 06N +

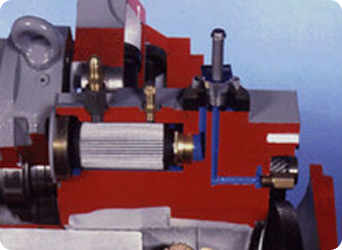

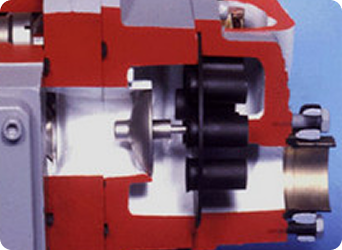

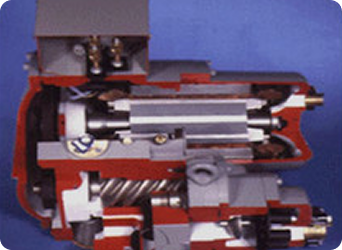

    06N 1 06N 2 06N 3 06N 4

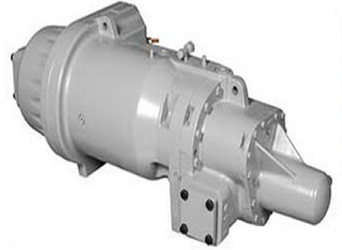

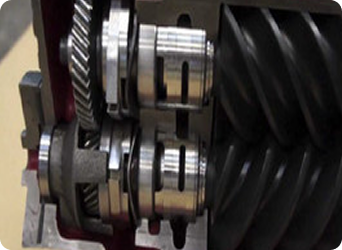

    30XW 06T +

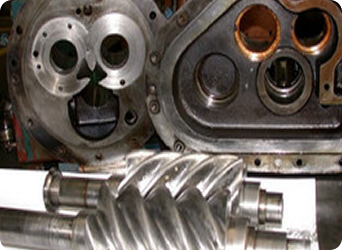

    06T 1 06T 2 06T 3

    Compressor Overhaul : 압축기를 분해 검사 및 복원 수리로 그 기능을 완전한 상태로 회복시키기 위한 장비 작업으로서, Bearing, Labyrinth, Valves, Sensors 등이 마모 혹은 손상된 부품을 교체하여 고장, 사고 등을 미연에 방지한다.

    19XR Turbo Chiller

    점검사항

    • Low Speed Assembly
    • Motor Coil / Terminal
    • Transmission
    • High Speed Assembly
    • Temperature / Pressure Sensors
    • Impeller / Impeller Spacing

    교체부품

    • Bearing(Low, High, End, Trust, ETC)
    • Labyrinth(Low, High)
    • Impeller Shim, Trust Shoe, ETC
    • Oring, Gasket, ETC
    • Filters, Oil, Strainer, Temp Sensor

    23XR, 30HXC, 30XW Screw Chillers

    점검사항

    • Motor Coil / Terminal
    • Muffler, Check Valve, Economizer
    • Internal Relief, Capacity Loaders
    • Demister
    • Temperature / Pressure Sensors

    교체부품

    • Bearing
    • Oring, Gasket, ETC
    • Filters, Oil, Strainer

    Controller Upgrade

    : Carrier Product

    사용자 맞춤형
    그래픽 인터페이스

    Trending 2days
    * 10points / 7days *
    10points

    Alarm email

    Black box 기능
    (알람 발생 전 20개 운전데이터 저장)

    Surge(맥동현상)
    안전화 기능 향상

    향상된
    remote monitoring

    예측 시스템
    (오일, 필터류, 냉매부족 등)
