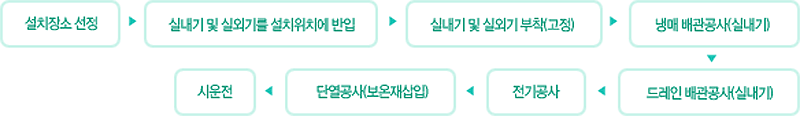

2. 설치방법


1) 설치 장소 선정


냉방기는 실내기와 실외기로 구성되어 있고 실외기는 지붕 및 바닥에 설치하는게 편리하도록 되어있습니다.

내부회로 및 배관은 공장에서 완전히 완성되어 출고되므로 실내기와 실외기의 냉매배관 및 결선만 하면 쉽게 사용이 가능합니다. 그러나 설치에 앞서 기계성능을 위해 다음 사항들을 유의하여 설치장소를 선정하여야 합니다.

-

냉매배관, 냉각수 배관 및 전기 배선 공사에 편리한 장소이고, 이들의 접속 공사에 특히 지장이 없는가 ?

-

온도, 습도가 지나치게 높지 않고, 먼지가 적고, 밝은 장소인가 ?

-

기초는 기계류의 자중에 견디는 강도를 갖고, 진동에 의한 장애가 적은 장소를 선정 하십시오.

-

가연성가스의 누설염려가 없고, 배수가 잘 되는 곳인가 ?

-

외부사람의 손에 닿지 않고 특히 어린이들이 놀지 않으며, 통행에 방해가 되지 않는 곳으로 하십시오

-

공기유동에 방해가 되는 장애물이 없는 곳으로 하십시오.

-

기계실은 만일의 경우 냉매가 누설됐을 때, 신속하게 환기할 수 있는 환기구나 환기 장치를 설치하십시오.

-

덕트 설치시 불편한 점은 없는가 ?

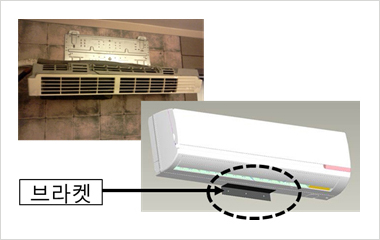

2) 실내기 및 실외기 설치요령


[ 실내기 ]

-

토출공기가 실내 전체에 골고루 퍼질 수 있는 곳으로 하십시오.

-

냉매배관, 전기배선등을 실외기와 연결하기 쉽고 응축수의 배수가 쉬운 곳으로 하십시오

-

부엌의 매연이 닿지 않도록 위치를 잘 선정하십시오.

[ 실외기 ]

-

모든 실외기 설치장소는 평행이 유지되어야 하며 특히 지붕위에 실외기를 설치할 경우는 충분한 강도를 고려하여야 합니다.

-

또한 중대형 에어컨 경우는 실외기의 진동, 소음을 최소화 할 수 있도록 반드시 준비된 방진 패드를 사용하여야 합니다.

-

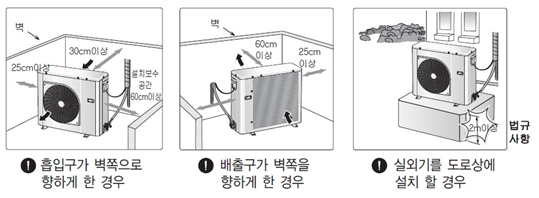

실외기 설치는 건조하고 통풍이 잘되며 먼지, 모래, 쓰레기등이 적은 장소를 선정해야 하며 실외기 주위의 필요한 공간은 아래 그림과 같이 서비스가 용이하고 공기흐름이 원활하도록 충분한 공간이 있어야 합니다.


3) 냉매배관


실내기와 실외기간의 냉매배관은 기계성능 및 고장방지에 상당히 큰 연향을 미치므로 주의를 요하니다.  냉매배관은 이음매 없는 인탈산 동 합금관을 사용하고 관내부는 먼지나 수분, 부식 등이 없는 청결한 상태이어야 합니다.  실내기 및 실외기 냉매배관에는 규정량의 냉매가 충진되어 있으므로 별도의 진공 및 냉매충진작업은 하지 않아도 되며 간단한 작업으로서 끝납니다.  기준정격냉매량은 건구온도 실내 27°c, 실외 35°c와 습구온도 실내 19.5°c, 실외 24°c 환경에서 결정되므로 주변환경 여건에 따라 조건이 달라질 수 있습니다.

에어컨의 설치 및 배관공사는 전문설치기사에게 하는 것이 가장 안전합니다.  설치기사가 방문시 상위의 절차에 따라 올바르게 설치하는지에 대한 지식으로서 참고하시기 바랍니다.
