고객의 다양한 요구에 꼭 맞는 인버터 히트펌프 냉동기

유니버셜 스마트 엑스



  세계 최대용량의 인버터 트윈 로터리 압축기 채용

① 폭 넓은 능력 가변 (최소 주파수 15Hz까지 고효율 저부하운전 실현)
② 넓은 범위에서 고성능, 고효율 발휘 (고효율 DC모터와 로타리 특유의 높은 부분부하 특성에 따른
     에너지 효율성 향상)
③ 작은 압축기로 큰 출력 (정속형 5HP 사이즈로 최대 12.5HP 상당능력 발휘)
④ 최고의 설계,제조기술 (최소 오일량, 고성능, 높은 신뢰성)

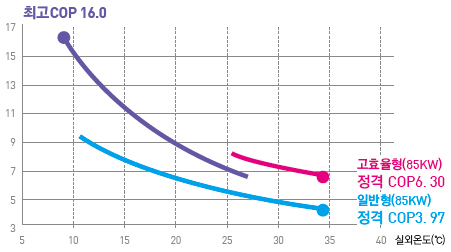

  터보 냉동기 수준의 냉방 COP 6.3을 공냉식으로 실현

     인버터 트윈 로터리 압축기의 특성을 살려 통상적으로 연중
     요구되는 모든 부하율에 대하여 효율를 높혔습니다.
     빌딩용 뿐만 아니라 산업용, 프로세스용으로 사용됩니다.


   ※1. 실외온도 35℃, 냉수입출구온도 14/7℃, 냉방능력 85KW으로 운전한 경우
※2. 실외온도 9℃, 냉수입출구온도 14/7℃, 냉방능력 35KW으로 운전한 경우

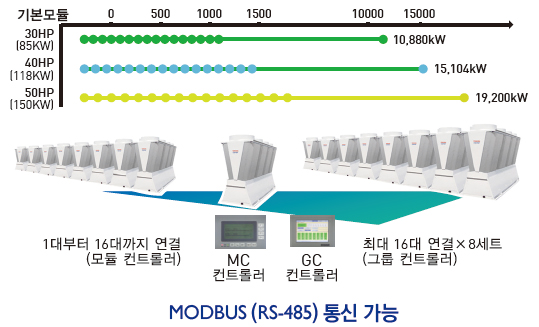

  최대 6400HP의 대규모 빌딩에 대응이 가능한 시스템 제어 실현

     1 대부터 128대까지 연결운전 가능 (GC 컨트롤러)

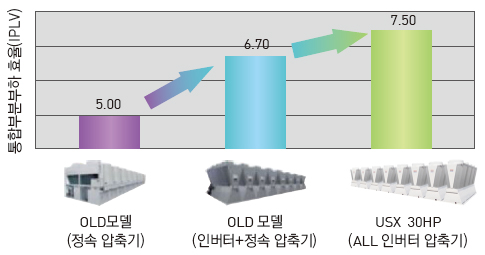

  업계최고 등급의 IPLV 도달

     단일 모듈의 부분부하 특성 향상과 멀티 모듈 제어의 최적화에
     의해 업계 최고 등급의 IPLV 7.5에 도달했습니다.
     일년 내내 고효율 부분 부하운전을 합니다.

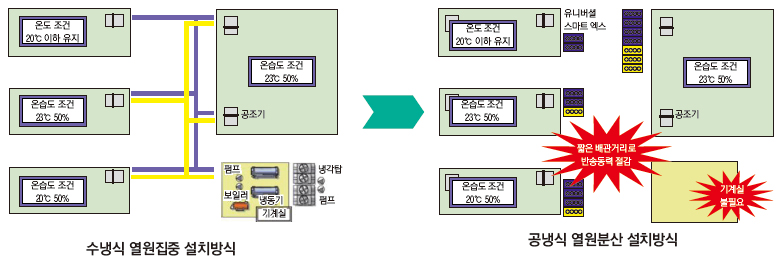

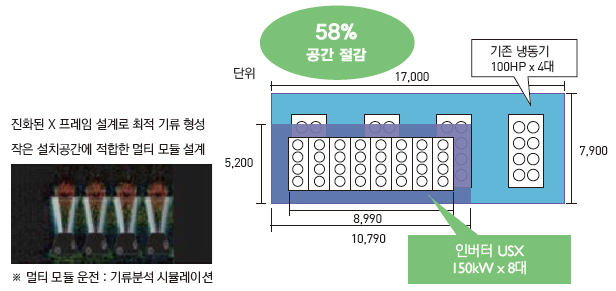

  설치면적 최소화

     - 일반 냉동기(R134a) 대비하여 설치 공간이 58% 절감됩니다.
     - 기존 설치 공간에서도 충분한 냉난방장치를 증설할 수 있습니다.
     - 냉각탑을 사용하는 수냉식 시스템 대체용으로 공간 절약 설계가 가능합니다.
     - 기계실이 필요없어 기존 기계실을 주차공간 또는 타용도로 사용 가능 합니다.
     - 단일모듈 50HP이 최대 용량이기 때문에 고압가스 안전 관리자가 필요 없습니다.(단, 브라인을 사용시 제외)

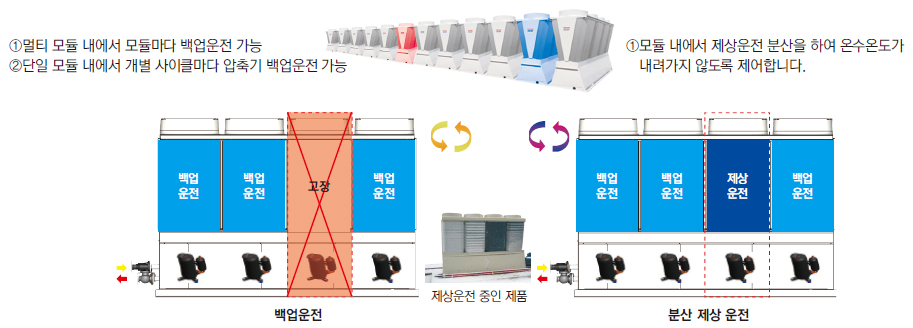

  모듈 인 모듈 안전운전

     각 단일 모듈의 독립된 냉동사이클로 리스크 운전에 대한 백업(Back up)이 가능하며 제상 운전을 분산시킬 수 있어 겨울철 실내에 항상 따뜻한 공기를 제공합니다.

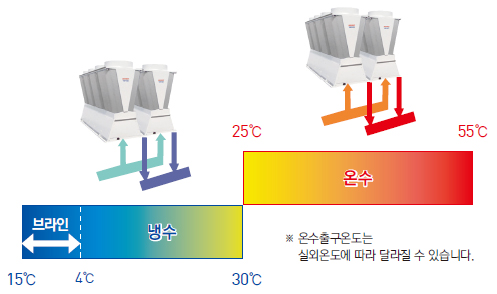

  광범위한 출수 온도

     저온부터 중온, 고온 영역까지 광범위한 적용이 가능합니다.
     빌딩용부터 산업용까지 폭 넓게 이용이 가능합니다.

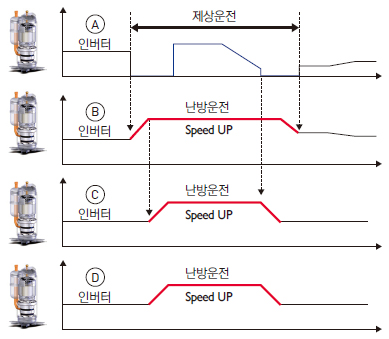

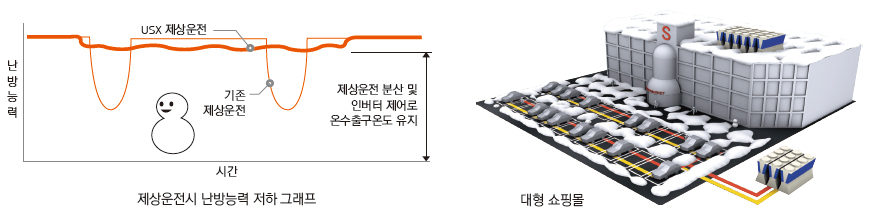

  분산 제상 운전

     독립적인 4개의 냉매사이클을 인버터 제어하여
     겨울철 제상 운전 중에도 동일한 온수온도를 공급합니다.

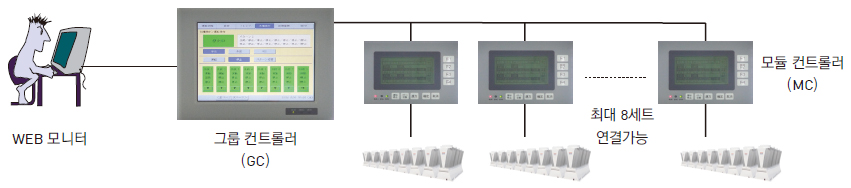

  눈으로 보는 에너지 관리 시스템

     고객의 에너지 관리 및 에너지 절약 운전에 모듈 컨트롤러(MC), 그룹 컨트롤러(GC), WEB 모니터를 이용할 수 있습니다.
     또한 원격 모니터링을 통하여 운전상태 감시, 고장발신, 보고서 작성 등이 가능하고 확실한 유지보수 및 신속한 서비스 지원이 가능합니다.


유니버셜 스마트 엑스 적용

공장용 솔루션



  노후화된 대규모 열원장비의 높은 운전비와 유지관리비로 신제품으로 교체해야 하는 현장

      해결 에너지 절감을 위해 부하와 용도에 맞게 최적분산하는 유니버셜 스마트 엑스로 교체

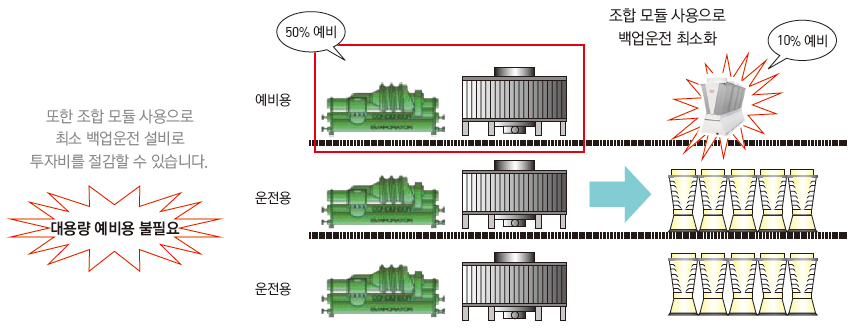

  생산 프로세스용 열원장비의 고장으로 인한 생산효율 저하, 품질 불안정이 걱정되는 현장

      해결 모듈 인 모듈 안전운전

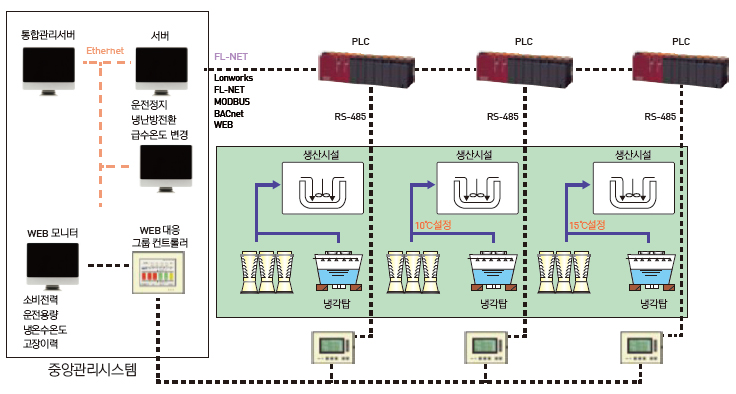

  생산 상황에 따라 대규모 열원장비의 냉각수의 설정온도 변경이 번거롭고 비효율적인 현장

      해결 열원장비 분산 및 각각의 설정온도 변경이 가능하고 MODBUS(RS-485)에 의한 중앙제어 시스템 구축

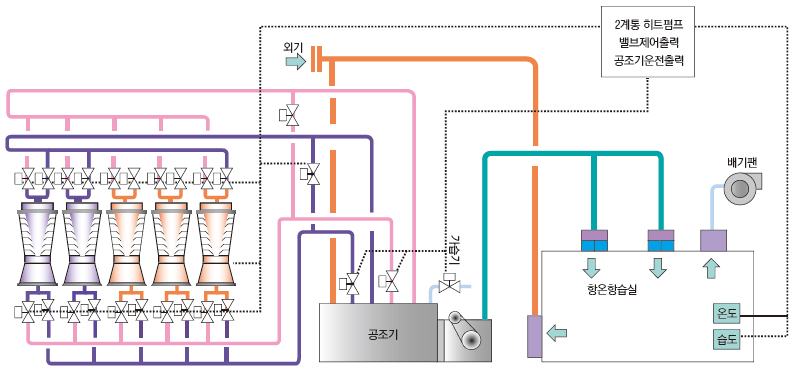

  CO2 절감을 위한 항온항습공조의 보일러 사용을 줄이려는 현장

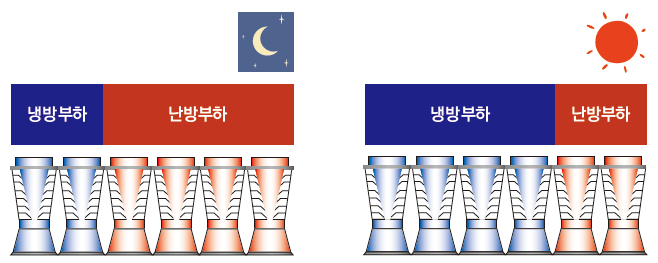

      해결 멀티 모듈 조합으로 냉난방 혼합운전 실현

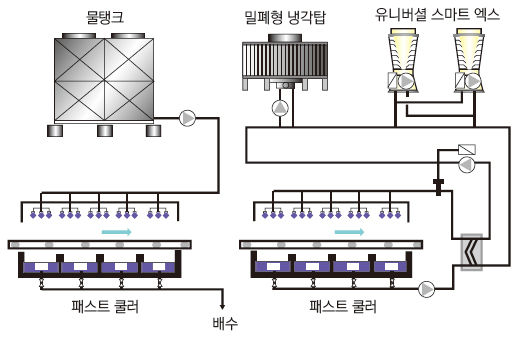

  물 사용량을 절감하기 원하는 현장

      해결 물을 흘려 버리는 방식에서 순환하는 방식으로 변경하여 절수

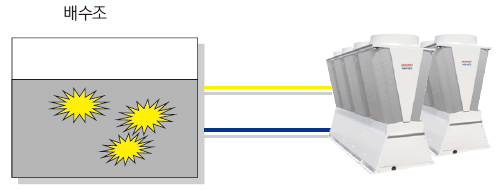

  생산량 증가에 맞추어 배수처리 성능을 향상시키길 원하는 현장

      해결상황에 따라 조정조의 온도관리를 통해 폐수처리의 박테리아를 활성화

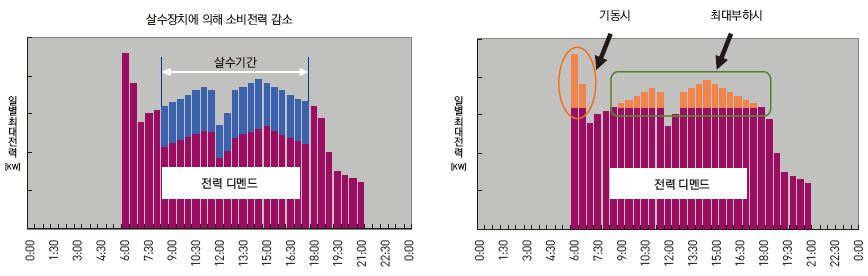

  열원장비의 수전용량 및 전기 기본요금을 낮추기 원하는 현장

      해결 살수장치 및 디멘드 제어 기능을 가진 제품


유니버셜 스마트 엑스 적용

대규모 시설을 위한 솔루션

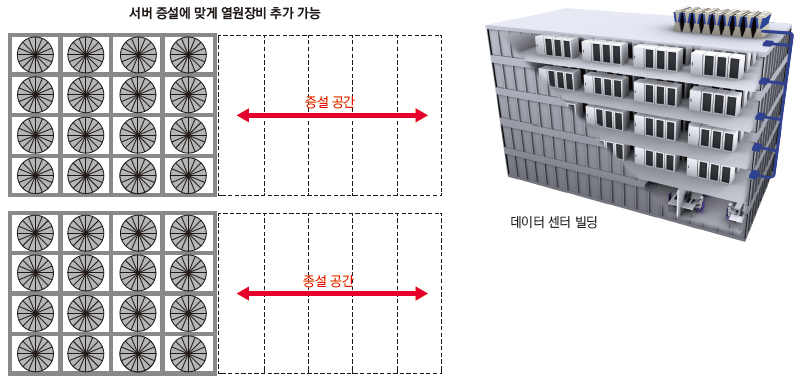

  미래 공조부하가 어떻게 증가하는지 모르는 현장

      해결 멀티 모듈 연결방식으로 실내부하에 맞게 증설


  열원장비의 고장으로 온도가 상승하여 서버 정지가 우려되는 현장

      해결 모듈 인 모듈 안전운전

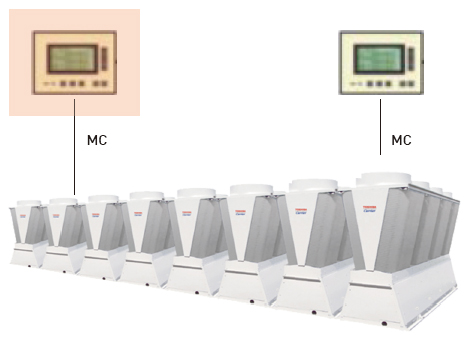

     모듈 컨트롤러의 중복기능(옵션)을 하여 컨트롤러 고장 난 경우에 나머지 한개의 컨트롤러에 의해 운전이 가능합니다.

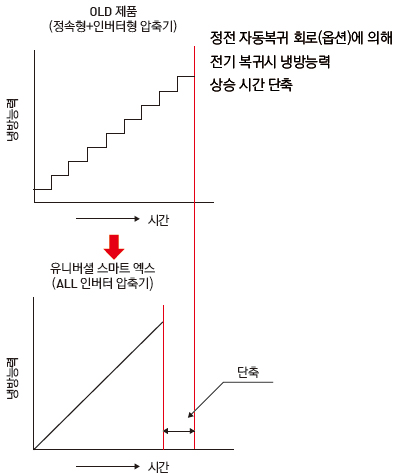

  열원장비의 정전 복귀시에 온도관리가 걱정이되는 현장

      해결 정전 복귀시 상승시간의 속도 단축



  겨울철 제상운전에서도 난방을 안정적으로 유지하고 싶은 현장

      해결 모듈 인 모듈에 의해 온수 출구온도의 저하 억제


  CO2 배출량 절감 및 운전관리의 효율화

      해결 제설온도에 맞는 온수온도 가능한 전기식 히트펌프 도입


  서로 다른 공조부하에 맞게 열원장비를 효율적으로 운전하고자 하는 현장

      해결 멀티 모듈방식으로 냉난방 혼합운전 실현

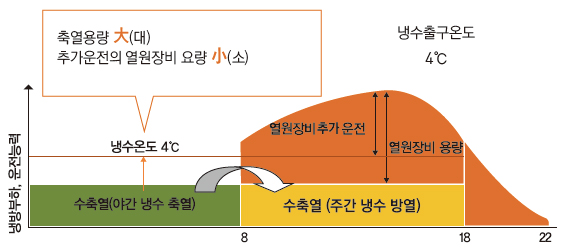

  축열조의 축열용량을 효율적으로 사용하길 원하는 현장

      해결 냉수 출구온도 4℃에서 고효율 수축열 운전
