  철도차량용 냉방기 소개

캐리어 철도차량용 냉방기는 국가 기간산업인 철도차량에 설치되어 승객의 쾌적한 이동을 위해 사용되고 있으며, KTX 냉방기 독점 납품 및 철도차량 냉방기의 해외 수출로 세계로 부터 캐리어의 기술력을 인정 받고 있습니다.




  72 Traincooler Series

* Performance 특징

.Micom process control 적용 .Invert 풍량제어
.최소 64db의 낮은 운전소음 .난방기능 장착 가능
.Multi-stage 용량제어 .다양한 용량
.냉매회로에 TXV 적용 .친환경 냉매 사용
.Invert 풍량제어


  철도차량용 냉방기 제품구성

Model UNIT 72FB-400X 72KJ-200X 72EE-200X 72PB-160X 72FC-300XY 72HS-344Y 72HU-344Y 72FF-390X
PROJECT   필리핀
마닐라
광주
지하철 #1
서울시
#7,8
부산
지하철 #2
시리아
동차
KTX KTX산천 상파울로
COOLING CAPACITY kcal/hr 3,500/
30,000
20,000/
16,700
20,000/
16,700
16,000/
13,000
30,000 34,400 34,400 39,000
HEATING CAPACITY kW · · · · 16 36 36 -
REFRIGERANT · R22 R22 R22 R22 R134a R134a R134a R407c
AIR VOLUME SUPPLY CMM 90/75 54/45 54/45 43/36 60 55 55 73.3
FRESH CMM 20 10/8.3 10/8.3 8/6.7 20 20 20 25.6
REFRIGERANT CONTROL · TXV TXV TXV TXV TXV TXV TXV TXV
POWER CONSUMPTION kW 23/19.5 11.5/9.5 11.0/9.5 9.0/7.5 25 32 - -
POWER SOURCE MAIN · AC380-3Ph-60/50Hz AC380-3Ph-60/50Hz AC380-3Ph-60/50Hz AC380-3Ph-60/50Hz AC380-3Ph-50Hz AC440-3Ph-60Hz AC440-3PH-60Hz AC380-3PH-60Hz
CONTROL · DC110 DC110 AC220-1Ph-60/50Hz AC220-1Ph-60/50Hz AC220-1Ph-50Hz AC220-1Ph-60Hz DC 72 DC 72
WEIGHT kg 750 500 480 440 1,000 1,140 1,100 750
DIMENSIONS WIDTH mm 3,500 3,030 2,700 2,700 3,500   2,500 3,550
DEPTH mm 2,100 1,670 2,090 1,770 1,900   2,500 1,900
HEIGHT mm 390 449 390 390 450   500 450
FRAME MATERIAL   Stainless Steel Stainless Steel Stainless Steel Stainless Steel Stainless Steel Mild Steel Stainless Steel Stainless Steel

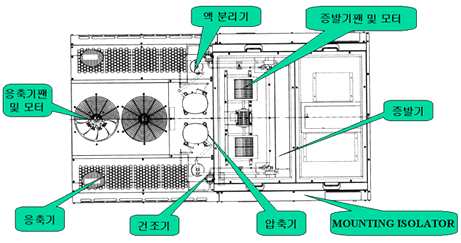

마닐라 LRTA 2호선 냉방장치
* LRTA : Light Rail Transit Authority
모델명 72FB-400X
타입 지붕 위 장착형 2 units per car
냉방능력 40,400 kcal/hr/unit
냉매 R-22
운행지역 필리핀 마닐라

광주 지하철 1호선 냉방장치
모델명 72KJ-200X
타입 지붕 위 장착형 2 units per car
냉방능력 20,000 kcal/hr/unit
냉매 R-22
운행지역 광주

SMRT, 서울 7,8호선 냉방장치
* SMRT : Seoul Metropolitan Rapid Transit
모델명 72EE-200X
타입 지붕 위 장착형 2 units per car
냉방능력 20,000 kcal/hr/unit
냉매 R-22
운행지역 서울

PUTA, 부산 2호선 냉방장치
모델명 72PB-160X
타입 지붕 위 장착형 2 units per car
냉방능력 16,000 kcal/hr/unit
냉매 R-22
운행지역 부산

시리아 전동차 HVAC 시스템
모델명 72FC-300X
타입 지붕 위 장착형 2 unit per car
냉방능력 35KW(30,000 Kcal/hr)
난방능력 16KW(13,760 Kcal/hr)
냉매 R134A(Environment friendly)
운행지역 시리아

KTX, 고속전철 HVAC 시스템
모델명 72HS-344Y
타입 언더프레임 장착형
1 HVAC system per car
냉방능력 34,400 kcal/hr
난방능력 36kW
냉매 R-134a
운행지역 서울 <-> 부산, 광주
Carrier는 한국의 고속전철용 HVAC 시스템 독점 공급 업체입니다 !!

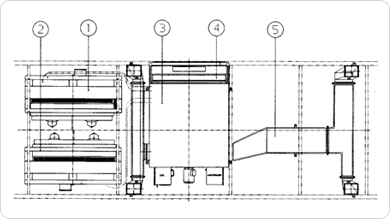

① 응축 유니트 1
② 응축 유니트 2
③ 증발 유니트
④ Mixing box
⑤ 공급 공기 덕트
⑥ 기타 : 공기 배기장치, 보조 히터,
   실내 덕트, 제어기 등

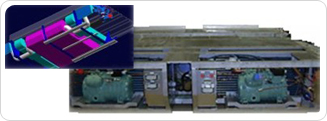

KTX 산천고속전철 HVAC 시스템
모델명 72HU-344Y
장착 방식 Under frame 장착용 증발
UNIT/응축 UNIT 일체형
냉방능력 40KW(34,400 Kcal/hr)
난방능력 36KW(30,960 Kcal/hr)
냉매 R-134A(Environment friendly)
운행지역 서울 <-> 부산, 광주

상파울로, Metro 4호선 냉방장치
모델명 72FF-390X
타입 지붕 위 장착형 2 units per car
냉방능력 39,000 Kcal/hr
냉매 R-407C(Environment friendly)
운행지역 Sao Paulo Metro Line #4
