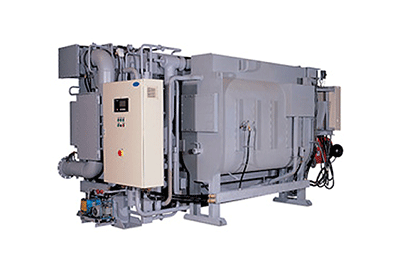

  초고효율 흡수식 냉온수기 소개

     세계 최초로 흡수식 냉온수기를 상용화한 캐리어는 지금까지 고객이 필요로 하는 제품을 개발하기
     위해 노력하고 있습니다. 현재 캐리어 글로벌 판매망을 통해 북미, 중남미, 중앙아시아, 유럽 등
     세계 10여국에 수출하고 있습니다.

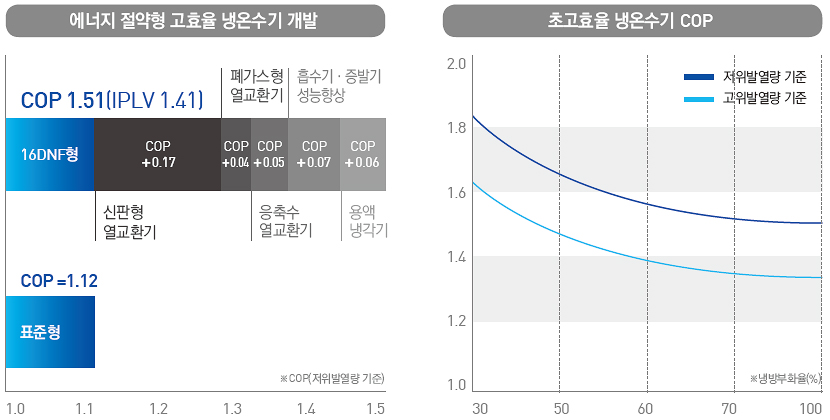

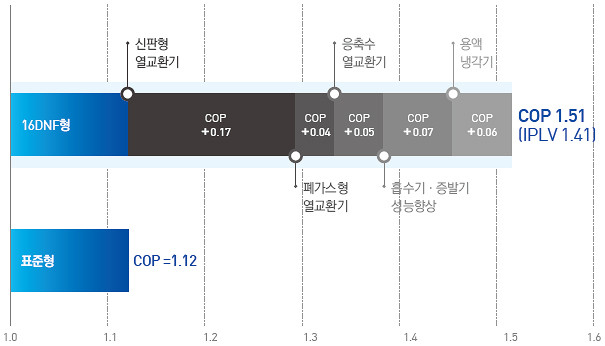

  COP 1.51(IPLV 1.41) 달성



  조용한 운전

     최소한의 회전체를 가진 16DNF “ABSOLUTE”고효율 흡수식 냉온수기는 진동을 최소화했기 때문에, 기계적인 손상이 적고 소음이 낮아 추가적인 방음처리가
     불필요합니다.


  환경 친화적인 시스템

     고효율 흡수식 냉온수기는 물을 냉매로 사용하기 때문에 오존층 파괴를 일으키는 프레온
     냉매의 각종 규제로부터 벗어날 수 있습니다.
     또한 이산화탄소 배출량이 일반 제품보다 20%이상 감소되기 때문에 지구환경 보호에
     유리한 제품입니다.

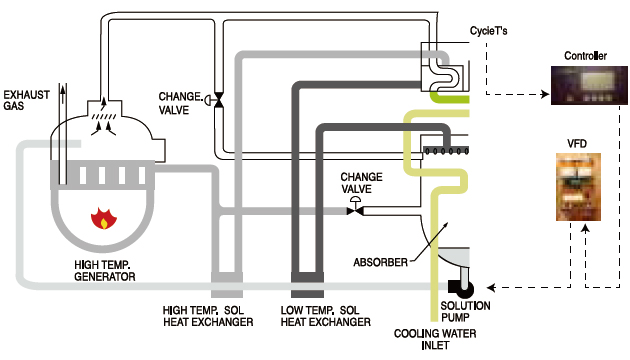

  개선된 인버터제어로 에너지 절감

     사이클의 온도를 감지하여 마이크로프로세서에서 자동으로 인버터제어에 의한 용액 펌프의 주파수를 조정하여 흡수액 순환량을 제어합니다. 따라서 저부하 시,
     부하 변동 시, 냉수·냉각수 온도 변화 시에 그 사이클에 맞는 최적의 흡수액 유량으로 제어함으로써 안정된 냉수온도를 유지할 수 있습니다. 또한 용액펌프의
     소요전력과 연료 소비량을 줄여 에너지 절감을 실현하였습니다.

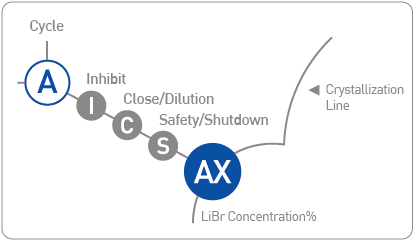

  결정방지를 위한 농도제어

     냉동기의 누설 또는 불응축가스의 과다 발생, 냉각수 온도의 이상 상승, 용액유량
     부족 등으로 인한 용액의 결정이 발생할 위험이 있을 경우 마이크로프로세서가
     각 부위의 온도를 감지하여 주요 용액 농도를 자동으로 계산하고 부하(용량)를
     조정함으로써 용액의 결정으로 인한 기기의 정지를 방지합니다.


  국내 최고 수준의 성능

     캐리어 “ABSOLUTE” 초고효율 흡수식 냉온수기는 기존의 일반 2중효용 냉온수기
     보다 약 45%의 성능향상을 실현하였습니다.

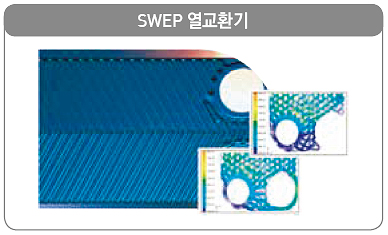

     세계적인 고효율 열교환기 전문업체인 SWEP 판형 열교환기를 적용했고, 폐가스의
     폐열을 최대한 회수하기 위한 폐가스 열교환기와 냉매증기의 응축열을 이용한
     응축수 열교환기를 추가하여 국내 최고 효율을 자랑합니다.

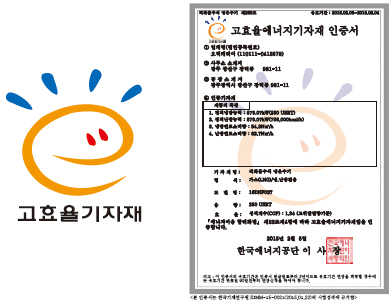

  초고효율 기자재 인증 획득

     에너지이용합리화법에 의한 보증제도인 고효율 기자재 인증을 산업기술시험원
     주관으로 품질테스트를 실시하여 국내 최고 효율을 입증하였습니다.

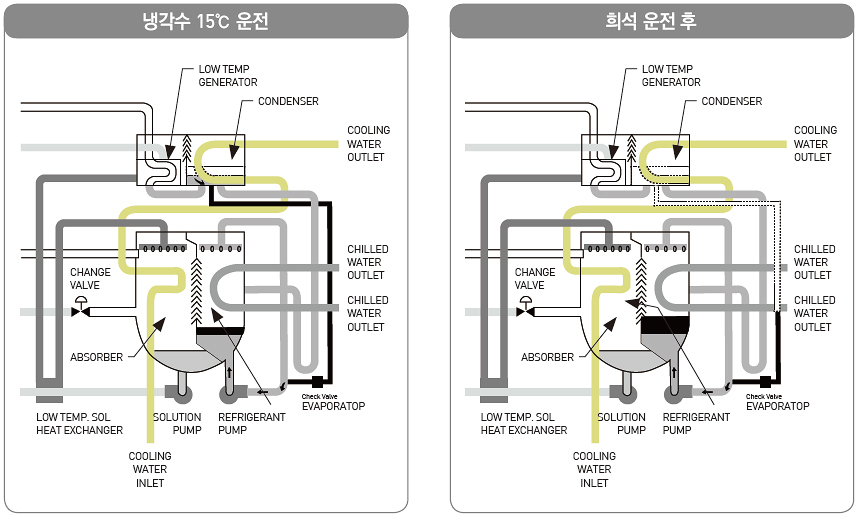

  냉각수 온도 15℃ 운전 가능

     냉각수 온도가 약 20℃ 이하일 경우 냉매 펌프의 캐비테이션과 용액의 결정 등으로 냉동기를 운전할 수 없으므로 냉각수 온도 제어 장치를 별도로 설치하여
     냉각수의 온도를 20℃ 이상으로 유지하면서 사용하였다.그러나 캐리어의 독창적인 설계방식으로 운전 중 재생된 냉매를 응축기에 저장하였다가 저부하 운전이나
     냉각수 온도 저하시 응축기에 저장되었던 냉매를 증발기로 보내주는 새로 개발된 냉매 저장장치(미국특허 US6, 260, 364 B1)와 마이크로프로세서의 자동 농도
     제어에 의하여 냉각수 온도 15℃까지 별도의 냉각수 온도제어장치 없이 운전할 수 있게 하였다.
     또한, 기기 정지 시에는 응축기의 냉매 저장장치에 저장된 냉매를 증발기를 거쳐 흡수기로 보냄으로써 완벽한 희석 운전을 실현하였으며 마이크로프로세서가
     자동으로 계산한 농도가 일정 농도 이하가 되었을 때 희석 운전을 정지함으로써 운전시간을 단축하고 기계, 냉온수, 냉각수펌프, 냉각탑의 소요동력 비용을
     줄일 수 있습니다.



  안정적인 냉수온도 실현

     기존의 PI 또는 PID 제어에서는 초기 기동시와 빌딩 부하의 급격한 변동 시에 냉수 출구온도가 설정온도를 크게 벗어 나서 ±0.3℃의 범위에서 안정되기까지 많은
     시간이 필요했습니다. 새롭게 개선된 PI + Feed Forward 제어방식은 빌딩 부하 변동에 따른 내부의 사이클 변화를 미리 감지하여 버너 용량밸브의 개도를 제어함
     으로써 짧은 시간(최대 10분 이내) 내에 냉수 출구온도를 설정범위로 안정되게 유지할 수 있습니다



  초고효율 흡수식 냉온수기 제품구성

모델명 단위 16DNF010 16DNF013 16DNF016 16DNF020 16DNF025
냉동능력 USRT 100 130 160 200 250
kW 352 457 563 703 879
난방능력 kcal/h 253,000 303,600 379,500 455,400 607,200
kW 294 353 441 529 706
냉수 냉수입출구온도 12℃ → 7℃
유량 ㎥/h 60.5 78.6 96.8 121.0 151.2
기내손실압력 kPa 94 96 107 68 104
접속배관경 A 100 125
온수 온수입출구온도 55.8℃ → 60℃
유량 ㎥/h 60.5 78.6 96.8 121.0 151.2
기내손실압력 kPa 94 96 107 68 104
접속배관경 A 100 125
냉각수 냉각수입출구온도 32℃ → 37℃
유량 ㎥/h 100 130 160 200 250
기내손실압력 kPa 46 50 69 74 66
접속배관경 A 125 150 200
전기사양 전원   3ph 220V 380V 440V 60Hz
전원용량 kVA 8.4 9.1 10.6 11.2 12.1
흡수액펌프 #1 kW(A) 1.5(5.4) 2.4(6.4)
흡수액펌프 #2 kW(A) 0.4(1.8) 1.2(4.0)
냉매펌프 kW(A) 0.2(1.1)
진공펌프 kW(A) 0.4(1.45)
버너모터(가스/오일) kW(A) 0.72(2.1) 1.5(3.3) 2.2(4.7)
가스 고위발열량 kcal/h 10,400
공급압력 kPa 2 ~ 39.2
냉방연료사용량 N㎥/h 21.4 27.8 34.2 42.8 53.5
난방연료사용량 N㎥/h 27.7 33.2 41.5 49.8 66.4
접속배관경(39.2kPa) A 40
오일 경유:고위발열량 kcal/h 10,960
냉방연료사용량 kg/h 20.3 26.4 32.5 40.6 50.8
난방연료사용량 kg/h 25.7 30.8 38.5 46.2 61.6
등유:고위발열량 kcal/h 11,100
냉방연료소모량 kg/h 20.1 26.1 32.2 40.2 50.3
난방연료사용량 kg/h 26.9 32.3 40.4 48.4 64.6
접속배관경 A 15A x 2
치수 외형 길이(L) mm 2,820 2,695 3,716 3,722 3,762
폭(W) mm 1,970 1,970 2,007 2,007 2,288
높이(H) mm 2,525 2,648 2,525 2,648 2,712
관교환여유 mm 2,550 3,500 3,550
중량 운전중량 ton 6.2 7.0 8.5 9.3 11.7
최대반입중량 ton 5.3 6.0 8.2 8.9 9.7
총반입중량 ton 5.6 6.3 8.4 9.2 10.0
반입형태   일체 반입
보유수량 냉수 kg 190 230 270 330 440
냉각수 kg 420 500 600 710 1,190
연도 접속구(가로×세로) mm 200 x 142 200 x 174 190 x 206 200 x 260 200 x 312

모델명 단위 16DNF030 16DNF036 16DNF040 16DNF045 16DNF050
냉동능력 USRT 300 360 400 450 500
kW 1,055 1,266 1,407 1,582 1,758
난방능력 kcal/h 708,400 809,600 918,000 1,012,000 1,138,500
kW 823 941 1,067 1,180 1,323
냉수 냉수입출구온도 12℃ → 7℃
유량 ㎥/h 181.4 217.7 241.9 272.2 302.4
기내손실압력 kPa 104 108 108 76 77
접속배관경 A 150 200
온수 온수입출구온도 55.8℃ → 60℃
유량 ㎥/h 181.4 217.7 241.9 272.2 302.4
기내손실압력 kPa 104 108 108 76 77
접속배관경 A 150 200
냉각수 냉각수입출구온도 32℃ → 37℃
유량 ㎥/h 300 360 400 450 500
기내손실압력 kPa 57 66 69 98 102
접속배관경 A 200 250
전기사양 전원   3ph 220V 380V 440V 60Hz
전원용량 kVA 17.9 19.6 19.6 19.8 19.8
흡수액펌프 #1 kW(A) 3.4(10.3)
흡수액펌프 #2 kW(A) 1.5(5.5) 2.0(5.2)
냉매펌프 kW(A) 0.2(1.1)
진공펌프 kW(A) 0.4(1.45)
버너모터(가스/오일) kW(A) 3.0(7.7) 5.5(10.6)
가스 고위발열량 kcal/h 10,400
공급압력 kPa 8.8 ~ 39.2
냉방연료사용량 N㎥/h 64.2 77.0 85.5 96.2 106.9
난방연료사용량 N㎥/h 77.5 88.6 99.6 110.7 124.5
접속배관경(39.2kPa) A 40 50
오일 경유:고위발열량 kcal/h 10,960
냉방연료사용량 kg/h 60.9 73.1 81.2 91.4 101.5
난방연료사용량 kg/h 71.9 87.7 98.6 109.6 123.3
등유:고위발열량 kcal/h 11,100
냉방연료소모량 kg/h 60.3 72.4 80.4 90.5 100.5
난방연료사용량 kg/h 75.3 86.1 96.8 107.6 121.1
접속배관경 A 15A x 2
치수 외형 길이(L) mm 3,918 4,958 4,804 5,998 5,998
폭(W) mm 2,406 2,406 2,475 2,475 2,684
높이(H) mm 2,866 2,866 2,866 2,866 2,866
관교환여유 mm 3,650 4,600 5,650
중량 운전중량 ton 14.6 16.7 18.9 21.0 22.2
최대반입중량 ton 12.6 14.1 16.1 17.1 19.0
총반입중량 ton 13.0 14.5 16.5 18.6 20.5
반입형태   일체 반입
보유수량 냉수 kg 540 610 670 720 810
냉각수 kg 1,420 1,510 1,640 1,710 1,870
연도 접속구(가로×세로) mm 190 x 364 190 x 454 194 x 468 290 x 325 300 x 376

모델명 단위 16DNF056 16DNF063 16DNF070 16DNF080 16DNF090 16DNF100
냉동능력 USRT 560 630 700 800 900 1000
kW 1,969 2,215 2,461 2,813 3,163 3,515
난방능력 kcal/h 1,265,000 1,416,800 1,593,900 1,771,000 2,024,000 2,277,000
kW 1,470 1,647 1,852 2,058 2,352 2,646
냉수 냉수입출구온도 12℃ → 7℃
유량 ㎥/h 338.7 381.0 423.4 483.8 544.3 604.8
기내손실압력 kPa 84 112 98 84 92 99
접속배관경 A 200 250
온수 온수입출구온도 55.8℃ → 60℃
유량 kPa 338.7 381.0 423.4 483.8 544.3 604.8
기내손실압력 ㎥/h 84 112 98 84 92 99
접속배관경 A 200 250
냉각수 냉각수입출구온도 32℃ → 37℃
유량 ㎥/h 560 630 700 800 900 1000
기내손실압력 kPa 64 86 113 101 110 119
접속배관경 A 300 350
전기사양 전원   3ph 220V 380V 440V 60Hz
전원용량 kVA 23.5 25.7 25.7 29.2 32.5 36.8
흡수액펌프 #1 kW(A) 6.6(16.2) 7.5(25)
흡수액펌프 #2 kW(A) 2.0(5.2) 2.2(6.7)
냉매펌프 kW(A) 0.4(1.4)
진공펌프 kW(A) 0.4(1.45)
버너모터(가스/오일) kW(A) 5.5(10.6) 7.5(14) 11.0(20.5)
가스 고위발열량 kcal/h 10,400
공급압력 kPa 8.8 ~ 39.2
냉방연료사용량 N㎥/h 119.7 134.7 149.6 171.0 192.4 213.8
난방연료사용량 N㎥/h 138.4 155.0 174.4 193.7 221.4 249.1
접속배관경(39.2kPa) A 50
오일 경유:고위발열량 kcal/h 10,960
냉방연료사용량 kg/h 113.7 127.9 142.1 162.4 182.7 203.0
난방연료사용량 kg/h 137.0 154.0 173.0 192.0 219.0 246.0
등유:고위발열량 kcal/h 11,100
냉방연료소모량 kg/h 112.6 126.6 140.7 160.8 180.9 201.0
난방연료사용량 kg/h 134.5 151.0 169.0 188.0 215.0 242.0
접속배관경 A 20A x 2
치수 외형 길이(L) mm 5,604 6,102 6,627 6,627 7,127 7,654
폭(W) mm 2,982 3,244 3,168 3,330 3,464 3,464
높이(H) mm 3,302 3,302 3,302 3,448 3,448 3,448
관교환여유 mm 5,250 5,750 6,300 6,800 6,850
중량 운전중량 ton 26.2 28.0 30.9 35.2 38.4 41.6
최대반입중량 ton 22.3 23.7 27.0 30.3 37.1 40.1
총반입중량 ton 22.8 24.3 27.3 30.7 37.5 40.7
반입형태   일체 반입
보유수량 냉수 kg 1,030 1,120 1,200 1,410 1,530 1,650
냉각수 kg 2,340 2,490 2,640 2,950 3,200 3,460
연도 접속구(가로×세로) mm 290 x 408 290 x 450 290 x 535 305 x 613 400 x 602 400 x 602
