  빙축열시스템 소개

빙축열 시스템이란 심야시간(22:00 - 08:00)에 값싼 심야전기를 이용하여 얼음을 얼려 저장한 후 주간 냉방시 열교환기에서 차가운 브라인과 냉수를 열교환시켜 차가운 냉수를 공급하여 냉방하는 시스템입니다.



  빙축열시스템 특장점

1. 국가적 정책에 부응
빙축열시스템은 해마다 증가되는 시간최대전력부하를 절감시킴으로써 국가 수요관리정책에 부응하고, 국가적 발전원가 절감에 동참.

2. 운전비 절감
값싼 심야 전력 사용하여 축열하고 주간시간대의 전력사용량을 줄임으로써 여름철 냉방시스템 운전비용을 절감시킴(심야전력요금 = 주간전력요금의 25% 수준)

3. 열원기기의 용량감소 및 수전설비의 감소
주간 시간대에 축열조를 이용하므로 냉동기 등의 열원기기의 용량이 대폭 감소하여 전력사용요금 절감 및 수전설비 용량이 감소됨.

4. 부하변동에 대한 대응이 용이(유연성)
부하변동에 따라 병렬운전,축열조단독운전,냉동기단독운전 등의 적합한 운전모드를 자동으로 제어하여 부하변동에 따른 신속한 대응이 가능

5. 편리한 자동제어시스템
시스템에 설치된 센서들을 이용하여 중앙관제실에 설치된 PC를 이용하여 전체 운전상태를 한 눈에 확인할 수 있고, 시스템 조작을 간편하게 할 수 있음

6. 각종 지원 혜택
빙축열시스템을 적용,설치하면 한국전력공사에서 무상설치지원금이 지급되며, 설계장려금, 세액공제 등의 다양한 지원혜택을 받을 수 있음


  장비구성





밀폐형 Steel Tank 로 제작
야간시간에 냉방부하를 저장
최고의 제빙효율 : 22 RT-HR/㎥
지상,매립설치 모두 가능
축열조내에 적재된 축열매체(ICE LENS)를 이용하여 야간시간에 빙축열용
냉동기를 이용하여 주간시간에 필요한 냉방부하의 일부를 저장


브라인 용액(EG-25%)를 이용하여 상온조건에서의 냉방운전과 저온조건에서 의 축열 운전기능이 모두 가능한 냉동기
야간운전 : 출구온도 -4.5℃, 주간운전 : 3.5 ~ 10℃
사용냉매 : R-134a
상세사양은 Catalog 참조

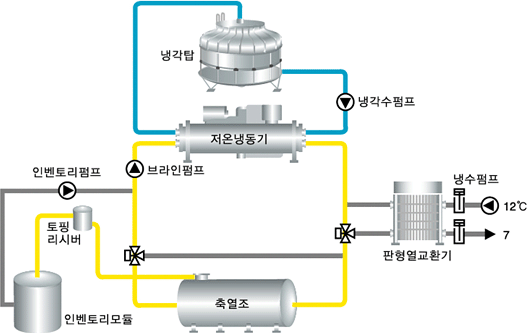

주간 냉방 운전시 브라인과 냉수를 열교환 시켜주는 장비
열교환하여 차가워진 냉수는 냉수펌프에 의해 공기조화기, 팬코일 유니트를 통해 공급됨


캐리어 빙축열시스템만의 특허품
구성 : 인벤토리 모듈, 토핑리시버, 인벤토리 펌프
정확한 축열량, 방냉량을 쉽게 육안으로 확인
야간제빙시에 브라인을 저장하여 주간냉방시에 주배관으로 환수시켜주는 시스템

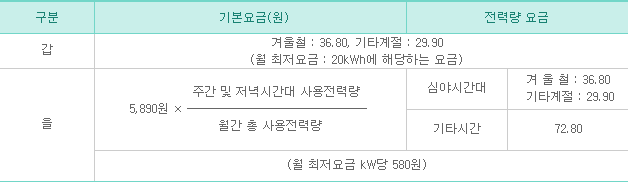

  심야전력/ 지원금



* 심야전력(갑) : 냉방부하의 100%를 빙축열시스템이 감당
                       상시전력 계약종별이 산업용 전력(을), 산업용전력(병)에 해당되는 경우.주로 공장시설
* 심야전력(을) : 냉방부하의 40% 이상을 빙축열시스템이 감당
                       일반용도의 건물에 적용
* 심야전력 공급이 가능한 상시전력 계약종별
  주택용전력, 일반용전력, 교육용전력, 산업용전력, 농업용전력(을), 농업용전력(병)

한전무상설치지원금

빙축열시스템을 설치/증설하는 경우, 한국전력공사에서 무상설치지원금을 지급받을 수 있습니다.
감소 전력 처음 200 kW 201 kW~400 kW 401 kW 초과 상한액(호당)
무상지원금 480,000 원/kW 420,000 원/kW 350,000 원/kW 제한없음


감소전력 산출


  * 1 kW 미만은 소수점 이하 첫째자리에서 반올림

설계장려금

빙축열시스템을 설계에 반영한 설계사무소에는, 한국전력공사에서 설계장려금을 지급받을 수 있습니다.
설계장려금 = 한전무상설치지원금의 5%


  축열조

고밀도 폴리우레탄 재질로 우수한 내구성
수작업을 통한 일정한 적재로 균일한 유로 형성
방열운전시의 부력에 의한 최고의 열전달 성능



  주요설치사례



위치 : 경기도 과천시
용도 : 관람시설
축열조용량 : 53,445 RT-HR


위치 : 서울시 서초구
용도 : 업무시설
축열조용량 : 3,720 RT-HR


위치 : 서울시 서초구
용도 : 업무/판매시설
축열조용량 : 6,100 RT-HR



위치 : 서울시 종로구
용도 : 판매시설
축열조용량 : 7,780 RT-HR


위치 : 대전광역시
용도 : 관람/전시시설
축열조용량 : 3,856 RT-HR


위치 : 서울시 서초구
용도 : 업무/관람/전시시설
축열조용량 : 5,000 RT-HR
