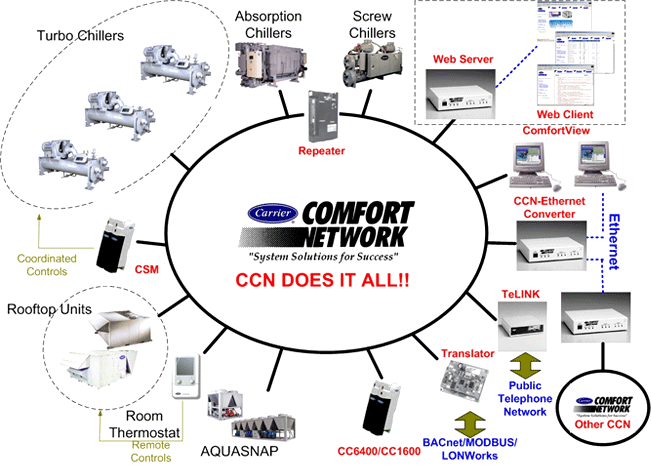

  빌딩 자동제어 시스템(CCN) 소개

CCN은 캐리어 제품 간의 인터페이스는 물론 다양한 사용자 인터페이스를 제공하는 캐리어 제품 전용의 네트워크 환경입니다. CCN은 열악한 설치 환경에서도 안정적으로 동작할 수 있도록 EIA-485의 통신 규격을 만족하며, 전용의 네트워크 프로토콜 구축으로 안전한 운영 환경을 제공합니다.


  CCN 통신의 사양

결선 방식 Daisy Chain
결선 전선의 사양 STP(Shielded Twisted Pair)
통신 선로 길이 최장 300M
※ 리피터(Repeater) 모듈을 사용하여 선로 길이를 연장할 경우1200M까지 연장
    하여 사용 가능
연결 장치의 최대 개수 239개(리피터 모듈 제외)
CCN 선로 길이 300M 당
연결 가능 장치의 개수
60개


  빌딩 자동제어 시스템(CCN) 제품구성



제품 사양

전원 사양 EIA-485부: 20VAC @0.5A (28VDC @0.25A)
EIA-232부: 20VAC @0.25A (28VDC @0.25A)
※ EIA-485부와 EIA-232부 는 통신 선로간의 절연을 위해 별도의 전원을 사용하도록 설계되었습니다.
제품 크기 H:286×W:48×D:175 (단위: MM)
온도 환경 사양 동작 온도: -40℃~70℃
(습도: 10~90% Non-condensing)
보관 온도: -40℃~85℃


제공 기능

CCN 선로 길이의 확장 리피터는 최장 300M로 제한된 CCN의 선로 길이를 최대 1200M까지 확장 가능하게 합니다. 즉, 하나의 네트워크에 최대 3개의 리피터를 설치하여 4개의 300M 세그먼트로 구분된 1200M 길이의 네트워크 구성을 가능하게 합니다.
EIA-485/EIA-232 컨버터(Converter) EIA-485 기반의 CCN 통신 프로토콜을 EIA-232 기반으로 변경시켜주는 기능을 합니다. 리피터의 프로토콜 변경 기능을 통해 컴퓨터에서 범용 통신포트인 EIA-232 포트를 통해 ComfortVIEW 등의 사용자 인터페이스를 제공합니다.
기타 FCC Part15-J의 EMI 규격 만족.
UL916 PAZX, ULC (CSA), CE 인증 (Light Industrial Listed).


BACnet/MODBUS Translator

전원 사양 24VAC @3VA
제품 크기 H:53.3×W:127×D:101.6 (단위: MM)
온도 환경 사양 동작 온도: -40℃~70℃
(습도: 10~90% Non-condensing)
보관 온도: -40℃~85℃
CCN 통신 사양 9600/19200/38400 BPS
BACnet MS/TP 통신 사양 EIA-485 @ 9600/19200/38400 BPS
MODBUS RTU 통신 사양 EIA-485 @ 9600/19200/38400 BPS






제공기능

BACnet/MODBUS 트렌스레이터는 CCN 통신 데이터를 BACnet의 EIA-485 기반의 프로토클인 MS/TP(Master- Slave/Token-Passing), 혹은 MODBUS의 EIA-485 기반 프로토콜인 RTU(Remote Terminal Unit)로 변환하는 기능을 제공합니다.
하나의 BACnet/MODBUS 트렌스레이터는 하나의 CCN 기반 제어기를 위해 사용되어지며, 변환된 BACnet/MODBUS의 Read/Write 데이터는 CCN 데이터의 정의 및 권한 설정에 의해 결정됩니다.

기타

FCC Part15-J의 EMI 규격 만족.
UL916 및 CE 인증 (Industrial Listed).



LonWorks Translator

전원 사양 24VAC @3VA
제품 크기 H:53.3×W:127×D:101.6 (단위: MM)
온도 환경 사양 동작 온도: -40℃~70℃
(습도: 10~90% Non-condensing)
보관 온도: -40℃~85℃
CCN 통신 사양 9600/19200/38400 BPS
Lon Works 통신 사양 FTT-10A(Free Topology)


제공 기능

LonWorks 트렌스레이터는 CCN 통신 데이터를 LonWorks의 FTT-10A 통신 데이터로 변환하는 기능을 제공합니다. 변환된 LonWorks 데이터는 표준화된 LonMark의 Functional Profile 중 Functional Profile 8030의 1.1버전인 Rooftop Unit와 Functional Profile 8040의 1.0 버젼인 Chiller의 인터페이스를 제공할 수 있습니다. 뿐만 아니라 Generic한 LON Profile로의 인터페이스 제공도 가능합니다.
하나의 LonWorks 트렌스레이터는 하나의 CCN 기반 제어기를 위해 사용되어지며, 변환된 LonWorks의 Read/Write 데이터는 CCN 데이터의 정의 및 권한 설정에 의해 결정됩니다.

기타

FCC Part15-J의 EMI 규격 만족.
UL916 및 CE 인증 (Industrial Listed).



전원 사양 9VAC @500mA
제품 크기 H:41.5×W:127×D:133.3 (단위: MM)
온도 환경 사양 동작 온도: 0℃~50℃
(습도: 10~90% Non-condensing)
보관 온도: -40℃~60℃


제공기능

TeLINK는 CCN 간의 연결을 전화선을 이용하여 확장하는 기능을 제공합니다. TeLINK로 연결된 별도의 CCN 네트워크 는 직접 연결된 네트워크와 동일하게 동작합니다. 따라서 ComfortVIEW 등의 사용자 인터페이스 프로그램을 통해 원격지의 CCN 기반 제어기의 상태 모니터링 및 원격 제어를 가능하게 합니다.
뿐만 아니라 TeLINK는 설정에 따라 원격지에서의 이상 발생을 Occupancy 여부에 따라 별도로 2곳의 전화번호로 통보할 수 있는 기능을 갖습니다.

기타

FCC Part15-J의 EMI 규격 만족.
UL916 PAZX, UL864 UDTZ, ULC, 및 CE 인증 (Light Industrial Listed).


전원 사양 24VAC @60VA
제품 크기 H:330×W:70×D:140 (단위: MM)
온도 환경 사양 동작 온도: -40℃~70℃
(습도: 0~90% Non-condensing)
보관 온도: -40℃~80℃
입력 사양 CC6400(Universal 8 입력)
CC1600(Universal 2 입력, 온도센서 2입력,Discrete/Analog-0~10VDC 2입력)
출력 사양 CC6400(Universal 8 출력)
CC1600(Universal 2 출력, Discrete 4 출력,Universal 2출력)


제공기능

CC6400과 CC1600은 사용자의 요구에 따라 별도의 부속 장치 제어와 신호 발생용으로 Customization 될 수 있는 범용 제어기로 전용 프로그램 언어를 통해 사용자 요구에 최적으로 기능을 제공할 수 있으며, 검증된 내장 기능을 제공합니다.


기타

FCC Part15-J의 EMI 규격 만족.
UL916 PAZX, VDE, ULC, 및 CE 인증.


설치 운영 체계 Windows 2000 Server 혹은 Professional
Windows XP Professional
하드웨어
요구 사양
Pentium 300 MHz 256K Cache RAM
메모리: 384 MB(Server), 255 MB(Client)
6 GB Hard Disk (1 GB: ComfortVIEW 설치공간)
CD-ROM 드라이버
One Free Serial Port
Parallel Port 혹은 USB Port: ComfortVIEW key


제공기능

ComfortVIEW는 CCN 기반 제어기의 사용자 인터페이스를 위한 PC 기반의 프로그램으로서 단독의 사용자 인터페이스를 제공하는 Single User 버전과 LAN 혹은 WAN 상에서 하나의 ComfortVIEW 서버(Server)와 다수의 ComfortVIEW 클라이언트(Client)로 구성되는 Multiple User 버전이 제공됩니다. ComfotVIEW는 다음과 같은 기능을 제공합니다.

- 텍스트 혹은 그래픽 모드로 CCN 데이터의 동적 변화 현시 기능
- 하나 이상의 제어기로부터 수집된 CCN 데이터의 트렌드(Trend) 도시 기능
- CCN 네트워크 상의 제어기로부터의 이상 발생 표시 기능
- 스케쥴 및 설정 온도 등의 설정용의 CCN 데이터 값의 변경 기능
- 데이터베이스의 저장 기능
- Microsoft Word 혹은 Microsoft Excel 등의 다른 응용 프로그램으로의 CCN 데이터 전송 기능
- DDE 서버를 통해 다른 프로그램으로부터의 Software Point를 ComfortVIEW의 WorkSPACE에 포함시키거나
   다른 프로 그램을 통해 CCN 데이터를 강제 변경하는 기능


전원 사양 24VAC @15VA
제품 크기 H:39.6×W:141.2×D:182.6 (단위: MM)
온도 환경 사양 동작 온도: 0℃~60℃
(습도: 0~95% Non-condensing)
보관 온도: -40℃~85℃
Ethernet 통신 사양 RJ45 10Base-T
Bridge Configuration: 동적 IP 혹은 고정 IP 지원
Gateway Configuration: 고정 IP 지원


제공기능

- CCN-Ethernet 컨버터는 CCN과 Ethernet을 연결할 수 있는 기능을 제공하며, 설정에 따라 Bridge의 역할과 Gateway의 역할을 수행합니다. UDP/IP(User Datagram Protocol/Internet Protocol) 프로토콜이 Ethernet에서의 통신 프로토콜로써 사용됩니다.
- CCN-Ethernet 컨버터가 Bridge로 설정된 경우에 CCN-Ethernet 컨버터는 별도로 설치되어 있는 CCN 네트워크를 연결해주는 역할을 합니다.
- CCN-Ethernet 컨버터가 Gateway로 설정된 경우에 CCN-Ethernet 컨버터는 ComfortVIEW를 Ethernet을 통해 연결할 수 있는 기능을 제공합니다.

기타

FCC Part15-J의 EMI 규격 만족.
UL1949/1950, ULC 및 CE 인증 (Light Industrial Listed).


전원 사양 24VAC @50VA
제품 크기

온도 환경 사양
제품 크기 H:330×W:70×D:140 (단위: MM)
온도 환경 사양 동작 온도: 0℃~60℃
(습도: 0~90% Non-condensing)
보관 온도: -40℃~85℃
지원 제어기의 종류 19XR, 19XL, 17/19 EX Centrifugal Type
23XL Screw Type
30 GX/HX Screw Type
Flotronic II Reciprocating Type (Phase 3 only)
ProDialog II Reciprocating Type


제공기능

CSM은 다수의 냉동기 현장에 운영의 효율성을 제공합니다. CSM은 공통의 냉수 사이클을 사용하는 최대 8개까지의 냉동기에 대해 상호 협조 운영 기능을 제공합니다.

기타

FCC Part15-J의 EMI 규격 만족.
UL916 PAZX, VDE, CSA, 및 CE 인증.


전원 사양 24VAC @15VA
제품 크기 H:39.6×W:141.2×D:182.6 (단위: MM)
온도 환경 사양 동작 온도: 0℃~60℃
(습도: 0~95% Non-condensing)
보관 온도: -40℃~85℃
통신 사양 RJ45 10Base-T Ethernet
유선 전화 포트
Browser 지원 사양 Microsoft Internet Explorer V.5.5
Netscape Navigator V.6.2


제공기능

사용자는 CCNWeb을 통해 익숙한 Web Browser를 이용하여 CCN Web 서버에 연결된 CCN 네트워크의 모든 제어기 데이터를 감시 및 설정할 수 있습니다. 또한 ViewSPACE 템플릿(Template)를 통해 사용자는 그래픽 기반의 사용자 인터페이스를 구성 할 수 있기 때문에 더욱 손쉽고 사용자 지향적인 인터페이스를 제공할 수 있습니다. 사용자에 의해 작성된 ViewSPACE 페이지는 FTP(File Transfer Protocol)를 통해 CCN Web 서버로 로드되게 됩니다.

기타

FCC Part15-J의 EMI 규격 만족.
UL1949/1950, ULC 및 CE 인증 (Light Industrial Listed).
