공기조화기

> 냉동공조시스템 > 공기조화기

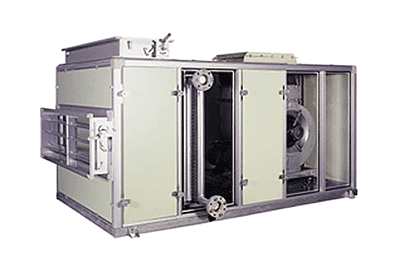

  공기조화기 소개

캐리어 공조기 : 냉동기, 보일러와 연결하여 큰 공간을 냉난방, 환기에 가장 적합한 중앙 공조 시스템
송풍기 : 저소음, 고효율 송풍기인 독일 Gebhardt Fan 적용
AgION 적용 : 미국 FDA, EPA 허가 획됙한 항균성 AgION 적용 (옵션)
다양한 옵션 적용 : 냉수코일, 온수코일, 전열교환기, 현열교환기, 스팀 인젝션 가습기, 기화식 가습기, 전기식 가습기, UV Lamp, 헤파 필터, 미듐필터, 항균필터, 전기히터 등등



  제품의 특장점

1. 우수한 단열성과 내식성의 판넬
외판은 분체도장 냉간 압연강판, 내판은 아연도 강판, 드레인 판넬은 스테인레스 강판, 내부는 고밀도의 발포 폴리우레탄의 뛰어난 단열효과

2. 최고의 품질, 최고의 성능, 독일 Gebhardt 송풍기 채택
높은 신뢰성의 Gebhardt사 특유의 임펠러/Housing 설계, DIN 24166 규격에 준한 엄격한 성능 시험,
저소음/저진동의 설계

3. 탁월한 열적 성능 및 기계적 성능의 케이싱 구조
유럽 기술 규격 EN1886의 TB2 Class/1A Class

4. 당사 고유 설계에 의한 경량화 및 간결화
무게 20% 경량화, 설치 공간 및 바닥 면적 축소

5. 미려한 외관
새로운 케이싱 설계, 베이스 구조 및 색상의 조화

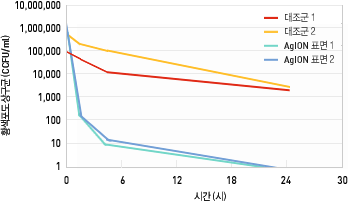

  항균 은이온

캐리어 공조기에 미국 FDA, EPA 승인을 받은 항균 은이온(AgION) 적용

AgION 이란 ?
AgION에서 Ag는 Silver의 화학명이며, Ion은 Silver가 존재하는 형태를 말합니다. AgION 향균 화합물질이 제품에 코팅되어 박테리아와 세균의 발생과 성장을 지속적으로 억제하게 됩니다.

AgION의 구조
수백만 이상의 Silver 이온을 캡슐화해서 담고있는 제오라이트 구조
Zeolite는 세라믹 무기질 구조물로 개방형 구조
Silver 이온은 Zeolite의 열린 공간에 담겨진 구조

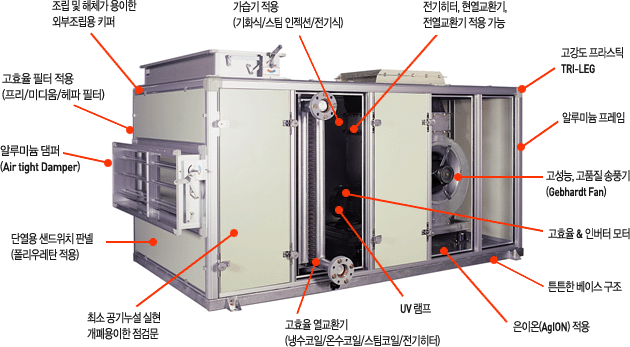

  공조기의 구조

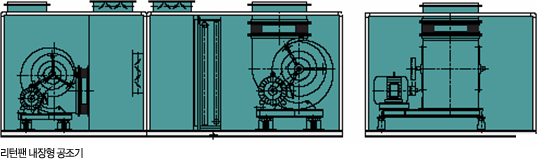

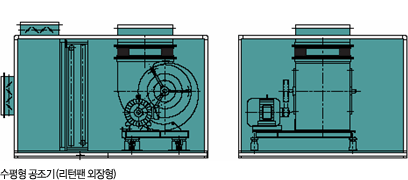

  공조기 형태

대형 쇼핑몰, 오피스 빌딩, 상업용 빌딩, 산업용 빌딩, 체육관, 극장, 교회, 성당 등등의 냉난방을 위해 주로 사용되는 공조기로 현장 여건에 맞게 여러형태로 제작되어 집니다.







  송풍기의 특징


컴퓨터에 의한 최적의 송풍기 선정
고효율ㆍ고신뢰성의 성능 확보
엄격한 독일 규격 DIN 24166 Class 1인증
안정된 풍량 공급의 송풍기 특성
시스템 저항 변화에 대한 안정적 풍량 공급이 가능한 성능 특성 (압력 곡선이 급구배 하향 설계)
저소음ㆍ효율 극대화를 실현한 CUT-OFF Plate 설계
Gebhardt사의 독자적 Blade
고장력 강판 및 특수 코팅
최고의 Balancing 등급
ISO 1940의 Grade G 2.5
최고 품질의 Bearing 사용
독일 INA/스웨덴 SKF 베어링 채택
초경량화 실현
독자적 Lock Joint에 의한 케이싱 조립


  독일 Gebhardt Fan

급기 팬 (Air foil type)
고정압용 Backward curved blades를 채용한 impeller 적용

환기 팬 (Sirocco type)
중정압용 Forward curved blades를 채용한 impeller 적용

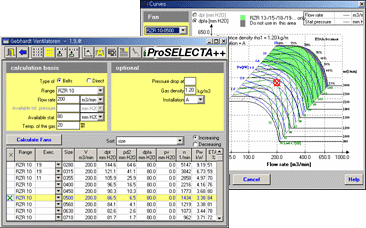

컴퓨터 프로그램에 의한
최적 송풍기 선정

공조기 송풍기에 걸리는 정압을 바탕으로 저소음, 고효율, 저동력을 고려하여 선정



  공조기의 규격

모델 39GX
0045
39GX
0065
39GX
0085
39GX
0110
39GX
0130
39GX
0150
39GX
0170
39GX
0200
39GX
0230
39GX
0280
구분 단위
풍량 급기 표준풍량 CMM 45 65 85 110 130 150 170 200 230 280
풍량범위 CMM 43-54 62-77 82-103 105-131 125-157 144-180 183-203 192-239 220-275 269-337
전정압 mmAq 60 75 75 75 80 80 80 80 80 80
환기 표준풍량 CMM 35 52 68 88 104 120 136 160 184 224
풍량범위 CMM 34-43 50-62 66-82 84-105 100-126 115-144 130-162 154-191 176-220 215-270
전정압 mmAq 40 40 40 40 40 40 45 45 45 45
송풍기 급기 Fan No. - RZR11-250
(#1½ DS)
RZR11-280
(#1¾ DS)
RZR11-315
(#2 DS)
RZR11-355
(#2¼ DS)
RZR11-355
(#2¼ DS)
RZR11-355
(#2¼ DS)
RZR11-400
(#2¼ DS)
RZR11-400
(#2¼ DS)
RZR11-450
(#3 DS)
RZR11-450
(#3 DS)
동력 HP 1 2 3 3 5 5 5 7.5 7.5 10
환기 Fan No. - TZR01-225
(#1¼ DS)
TZR01-250
(#1½ DS)
TZR01-250
(#1½ DS)
TZR01-315
(#2 DS)
TZR01-315
(#2 DS)
TZR01-315
(#2 DS)
TZR01-355
(#2¼ DS)
TZR01-355
(#2¼ DS)
TZR01-355
(#2¼ DS)
TZR01-450
(#3 DS)
동력 HP 1 1 2 2 3 3 3 5 5 5

모델 39GX
0350
39GX
0450
39GX
0550
39GX
0650
39GX
0750
39GX
0850
39GX
0950
39GX
1100
39GX
1250
39GX
1500
구분 단위
풍량 급기 표준풍량 CMM 350 450 550 650 750 850 950 1,100 1,250 1,500
풍량범위 CMM 336-419 432-540 529-661 624-779 720-900 817-1,021 912-1,139 1,056-1,319 1,200-1,499 1,440-1,800
전정압 mmAq 80 80 85 85 85 85 85 90 90 90
환기 표준풍량 CMM 280 360 440 520 600 680 760 880 1,000 1,200
풍량범위 CMM 269-335 346-432 423-529 499-623 576-720 654-817 730-911 845-1,055 960-1,199 1,152-1,440
전정압 mmAq 45 45 50 50 50 50 50 50 50 50
송풍기 급기 Fan No. - RZR15-500
(#3½ DS)
RZR11-630
(#4½ DS)
RZR11-630
(#4½ DS)
RZR15-630
(#4½ DS)
RZR15-710
(#5 DS)
RZR15-800
(#5½ DS)
RZR15-800
(#5½ DS)
RZR11-630x2
(#4½ DS)
RZR11-710x2
(#5 DS)
RZR15-710x2
(#5 DS)
동력 HP 15 15 20 25 30 30 40 20x2 20x2 30x2
환기 Fan No. - TZR01-450
(#1¼ DS)
TZR01-500
(#1½ DS)
TZR01-560
(#1½ DS)
TZR01-630
(#2 DS)
TZR01-630
(#2 DS)
TZR01-710
(#2 DS)
TZR01-710
(#2¼ DS)
TZR01-560x2
(#2¼ DS)
TZR01-560x2
(#2¼ DS)
TZR01-630x2
(#3 DS)
동력 HP 7.5 10 15 15 20 20 20 15x2 15x2 20x2

  운전조건 : 1. 냉수코일 입구 공기온도 : 27°C DB, 21°C WB
2. 온수코일 입구 공기온도 : 15°C DB, 9°C WB
3. 증기코일 입구 공기온도 : 15°C DB, 9°C WB
4. 냉수입구수온 : 7°C, 냉수입출구온도차 : 5°C
5. 온수입구수온 : 60°C, 온수입출구온도차 : 5°C
6. 증기압력 : 2.0kg/cm²G
