  흡수식 냉동기 소개

세계 최초로 흡수식 냉온수기를 상용화한 캐리어는 지금까지 고객이 필요로 하는 제품을 개발하기 위해 최선을 다하고 있습니다.

세계 시장이 요구하는 최고의 제품을 만들기 위하여 5년간 120억원의 개발비를 투입하였고, 북미, 중남미, 중앙아시아, 유럽 등 세계 10여국에 수출하고 있습니다.

유럽 및 미주지역 안전기준인 CE 및 UL 인증까지 획득하여 제품의 신뢰성 또한 인정 받았습니다.

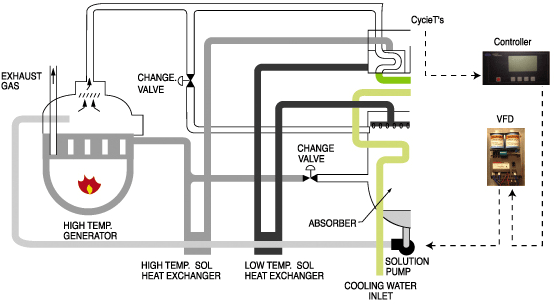

개선된 인버터 제어로 에너지 절감
사이클의 온도를 감지하여 마이크로프로세서에서 자동으로 인버터에 의한 용액 펌프의 주파수를 조정하여 흡수액 순환량을 제어합니다. 따라서 저부하시, 부하 변동시, 냉수. 냉각수 온도 변화시에 그 사이클에 맞는 흡수액량을 제어함으로써 안정된 냉수온도를 유지할 수 있으며, 또한 용액펌프의 소요전력과 연료 소비의 낭비를 줄일 수 있습니다.



저소음, 환경 친화적 시스템

최소한의 회전체를 가진 고효율 흡수식 냉온수기는 진동을 최소화했기 때문에, 기계적인 손상이 적고 소음이 낮아 추가적인 방음처리가 불필요합니다.
고효율 흡수식 냉온수기는 물을 냉매로 사용하기 때문에 오존층 파괴를 일으키는 프레온 냉매의 각종 규제로부터 벗어날 수 있습니다. 또한 이산화탄소 배출량이 일반 제품보다 20% 이상 감소되기 때문에 지구환경 보호에 유리한 제품입니다.




최고 효율성
캐리어 고효율 흡수식 냉온수기는 기존 일반 2중효용 냉온수기 보다 약
20%의 성능향상을 실현하였습니다. 브레이징 판형 열교환기 분야에서 최고의 신뢰성을 자랑하는 세계적인 열교환기 전문업체인 SWEP 판형 열교환기를 적용했고, 폐가스의 배열을 최대한 회수하기 위한 폐가스 열교환기와 냉매증기의 응축열을 이용한 응축수 열교환기를 추가하여 국내 최고 효율을 자랑합니다.






에너지 비용 절감
16DNH 고효율 흡수식 냉온수기는 최소의 전기에너지만을 요구 합니다. 전기시스템 설치금액을 획기적으로 절감할 수 있고, 가장 중요한 에너지 비용인 천연가스 사용량을 20% 이상 절감 시킬 수 있 습니다.




고효율 기자재 인증 획득

에너지이용합리화법에 의한 보증 제도인 고효율 기자재 인증을 산업기술시험원 주관으로 품질테스트를 실시하여 국내 최고 효율을 입증하였습니다









  흡수식 냉동기 제품구성

종류 Model Driving method COP
(LHV기준)
Capacity(USRT)
직화식 냉온수기 16DS Gas, Oil 1.12 100~700
16DH Gas, Oil 1.12 800~1500
16DNH Gas, Oil 1.33 100~700
스팀식 2중 효용 냉동기
16DE Steam 8 bar 1.21 100~700
16JT Steam 8 bar 1.21 800~1500
16DEH Steam 8 bar 1.36 100~700
중온수 냉동기 16JL Hot water 0.72 70~520

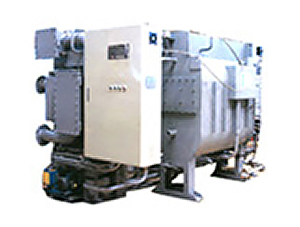

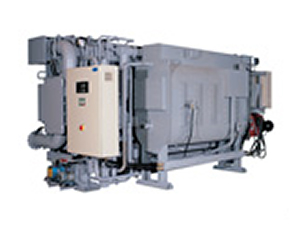

16DS Series
직화식 냉온수기 100-700USRT

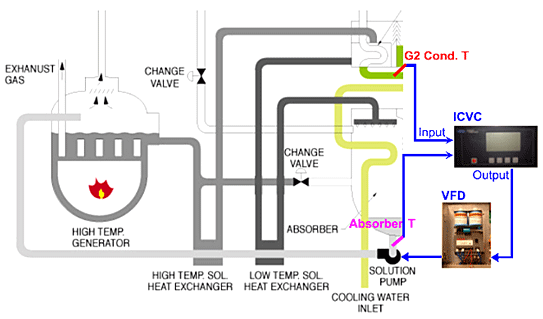

개선된 인버터 제어

사이클의 온도를 감지하여 마이크로프로세서에서 자동으로 인버터에 의한 용액 펌프의 주파수를 조정하여 흡수액 순환량을 제어합니다. 따라서 저부하시, 부하 변동시, 냉수.냉각수 온도 변화시에 그 사이클에 맞는 흡수액량을 제어함으로써 안정된 냉수온도를 유지할 수 있으며,또한 용액펌프의 소요전력과 연료 소비의 낭비를 줄일 수 있습니다.

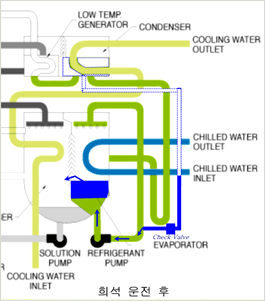

냉각수 15℃ 운전과 안전한 희석운전 실현

운전 중 재생된 냉매를 응축기에 저장하였다가 저부하 운전이나 냉각수 온도 저하시 응축기에 저장되었던 냉매를 증발기로 보내주는 새로 개발된 냉매 저장장치(미국특허 US6, 260,364 B1)와 마이크로프로세서의 자동 농도제어에 의하여 냉각수 온도 15 ℃ 까지 별도의 냉각수 온도제어 장치 없이 운전할 수 있습니다. 또한 기기 정지시에는 응축기의 냉매 저장장치에 저장된 냉매를 증발기를 거쳐 흡수기로 보냄으로써 완벽한 희석운전을 실현하였 습니다. 희석운전시 마이크로프로세서에 의하여 자동으로 계산한 농도가 일정 농도이하가 되었을 때 희석운전을 정지함으로써 희석운전 시간을 단축하고, 냉온수기,냉수/냉각수펌프, 냉각탑의 소요동력 비용을 줄일 수 있습니다.
첨단 마이콤 적용

대화면 LCD상에 냉온수기의 운전상태를 운전자가 쉽게 알아볼 수 있도록 표시하였습니다. 또한 중앙 통제실에서 냉온수기의 운전데이터를 편리하게 관리하고 확인할 수 있도록 외부 인터페이스 기능을 강화하였습니다.

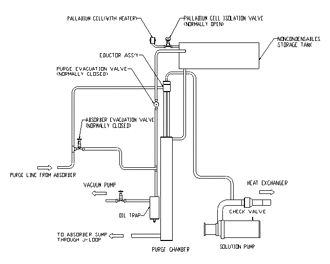

완벽한 추기 시스템

기계 내부에 잔존하는 불응축 가스를 운전 중 자동으로 추기탱크로 모으는 에덕터와 추기장치, 별도의 수동추기 없이 장시간 불응축가스를 모아 저장하는 추기탱크, 운전 중 기기 내부에서 발생한 불응축 가스(수소 ; H2 )를 자동으로 외부로 방출하는 파라듐셀 (OPTION 품) 장치를 통하여 별도의 수동 추기 없이 장시간 운전 할 수 있습니다.

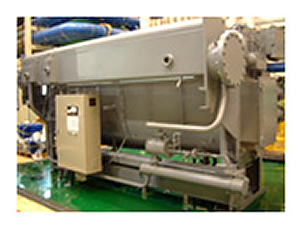

16DH Series
직화식 냉온수기 800-1500USRT

개선된 인버터 제어

사이클의 온도를 감지하여 마이크로프로세서에서 자동으로 인버터에 의한 용액 펌프의 주파수를 조정하여 흡수액 순환량을 제어합니다. 따라서 저부하시, 부하 변동시, 냉수.냉각수 온도 변화시에 그 사이클에 맞는 흡수액량을 제어함으로써 안정된 냉수온도를 유지할 수 있으며,또한 용액펌프의 소요전력과 연료 소비의 낭비를 줄일 수 있습니다.


냉각수 15℃ 운전과 안전한 희석운전 실현

운전 중 재생된 냉매를 응축기에 저장하였다가 저부하 운전이나 냉각수 온도 저하시 응축기에 저장되었던 냉매를 증발기로 보내주는 새로 개발된 냉매 저장장치(미국특허 US6, 260,364 B1)와 마이크로프로세서의 자동 농도제어에 의하여 냉각수 온도 15 ℃ 까지 별도의 냉각수 온도제어 장치 없이 운전할 수 있습니다. 또한 기기 정지시에는 응축기의 냉매 저장장치에 저장된 냉매를 증발기를 거쳐 흡수기로 보냄으로써 완벽한 희석운전을 실현하였 습니다. 희석운전시 마이크로프로세서에 의하여 자동으로 계산한 농도가 일정 농도이하가 되었을 때 희석운전을 정지함으로써 희석운전 시간을 단축하고, 냉온수기,냉수/냉각수펌프, 냉각탑의 소요동력 비용을 줄일 수 있습니다.
첨단 마이콤 적용

대화면 LCD상에 냉온수기의 운전상태를 운전자가 쉽게 알아볼 수 있도록 표시하였습니다. 또한 중앙 통제실에서 냉온수기의 운전데이터를 편리하게 관리하고 확인할 수 있도록 외부 인터페이스 기능을 강화하였습니다.


완벽한 추기 시스템

기계 내부에 잔존하는 불응축 가스를 운전 중 자동으로 추기탱크로 모으는 에덕터와 추기장치, 별도의 수동추기 없이 장시간 불응축가스를 모아 저장하는 추기탱크, 운전 중 기기 내부에서 발생한 불응축 가스(수소 ; H2 )를 자동으로 외부로 방출하는 파라듐셀 (OPTION 품) 장치를 통하여 별도의 수동 추기 없이 장시간 운전 할 수 있습니다.

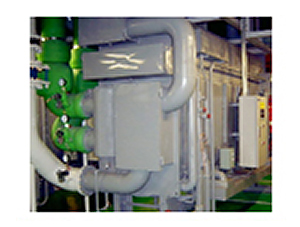

16DNH Series
COP 1.33 고효율 직화식 냉온수기 100-700USRT

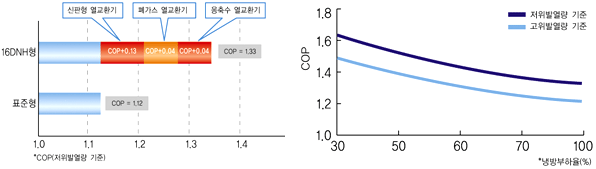

고효율 용액 열교환기 적용

기존 Shell & Tube 보다 열교환 성능이 월등한 판형 열교환기를 적용하여 냉온수기 성능을 15% 가깝게 향상 시켰습니다. 또한 냉각수로 배출되는 냉매증기의 응축열을 회수하기 위하여 응축수 용액 열교환기를 추가하여 효율을 더욱 높였습니다. 브레이징 판형 열교환기의 글로벌 리더인 SWEP 으로부터 세계최고 품질의 열교환기를 공급 받아 사용하고 있으며, SWEP은 흡수식 냉동기에서 요구하는 엄격한 누설량을 최고의 진공 브레이징 기술을 적용하여 완벽한 신뢰성을 확보하였습니다.

폐가스 용액 열교환기 추가

고온재생기의 배기가스 연도에 열교환기를 설치하여
배기가스의 열을 회수함으로써 냉동기의 효율을 향상
시켰습니다. 그 결과 배출되는 배기가스의 온도는 130℃ 이하로 낮아 졌습니다.


개선된 인버터 제어

사이클의 온도를 감지하여 마이크로프로세서에서 자동으로 인버터에 의한 용액 펌프의 주파수를 조정하여 흡수액 순환량을 제어합니다. 따라서 저부하시, 부하 변동시, 냉수.냉각수 온도 변화시에 그 사이클에 맞는 흡수액량을 제어함으로써 안정된 냉수온도를 유지할 수 있으며,또한 용액펌프의 소요전력과 연료 소비의 낭비를 줄일 수 있습니다.


냉각수 15℃ 운전과 안전한 희석운전 실현

운전 중 재생된 냉매를 응축기에 저장하였다가 저부하 운전이나 냉각수 온도 저하시 응축기에 저장되었던 냉매를 증발기로 보내주는 새로 개발된 냉매 저장장치(미국특허 US6, 260,364 B1)와 마이크로프로세서의 자동 농도제어에 의하여 냉각수 온도 15 ℃ 까지 별도의 냉각수 온도제어 장치 없이 운전할 수 있습니다. 또한 기기 정지시에는 응축기의 냉매 저장장치에 저장된 냉매를 증발기를 거쳐 흡수기로 보냄으로써 완벽한 희석운전을 실현하였 습니다. 희석운전시 마이크로프로세서에 의하여 자동으로 계산한 농도가 일정 농도이하가 되었을 때 희석운전을 정지함으로써 희석운전 시간을 단축하고, 냉온수기,냉수/냉각수펌프, 냉각탑의 소요동력 비용을 줄일 수 있습니다.
대화면 모니터링 콘트롤러, ICVC 채용

대화면 LCD상에 냉온수기의 운전상태를 운전자가 쉽게 알아볼 수 있도록 표시하였습니다. 또한 CCN(Carrier Comfort Network)를 이용하여 여러 대의 운전데이터를 편리하게 관리하고 확인할 수 있도록 외부 인터페이스 기능을 강화하였습니다.

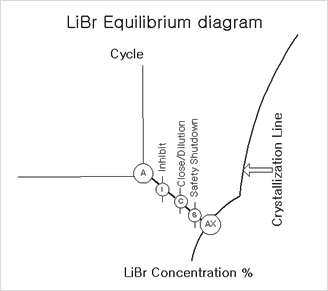

결정방지를 위한 농도제어 기능

냉동기의 누설 또는 불응축가스의 과다 발생, 냉각수 온도의 이상상승, 용액유량 부족 등으로 인한 용액의 결정이 발생할 위험이 있을 경우 마이크로프로세서가 각 부위의 온도를 감지하여 주요 용액 농도를 자동으로 계산하고 부하(용량)를 조정함으로써 용액의 결정으로 인한 기기의 정지를 방어합니다.



5년간의 개발기간을 거친 신뢰성이 보장된 제품입니다.

냉동기의 누설 또는 불응축가스의 과다 발생, 냉각수 캐리어의 글로벌 흡수 냉온수기 신제품개발 프로그램에 따라 개발된 공학적인 분석과 시험을 통해 설계유효성 검증과 제품시험등 5년간의 연구 개발로 탄생한 신제품입니다.


엄격한 테스트를 통한 정확한 성능 실현

냉동기의 누설 또는 불응축가스의 과다 발생, 냉각수 각종 운전상황을 고려한 가혹운전 시험과 까다로운 내구성 시험을 미국 캐리어 연구소,프랑스 Montluel 공장과 한국 공장등 3개국에서 중복 실시해 완벽한 성능을 검증 하였으며 2대의 현장설치 시험기(FTU)로 2년에 걸친 현장시험을 통해 품질을 확인 하였습니다.

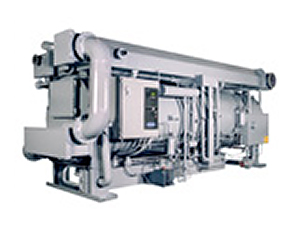

16DE Series
2중 효용 냉동기 100-700USRT
개선된 인버터 제어

사이클의 온도를 감지하여 마이크로프로세서에서 자동으로 인버터에 의한 용액 펌프의 주파수를 조정하여 흡수액 순환량을 제어합니다. 따라서 저부하시, 부하 변동시, 냉수.냉각수 온도 변화시에 그 사이클에 맞는 흡수액량을 제어함으로써 안정된 냉수온도를 유지할 수 있으며, 또한 용액펌프의 소요전력과 연료 소비의 낭비를 줄일 수 있습니다.

결정방지를 위한 농도제어 기능

냉동기의 누설 또는 불응축가스의 과다 발생, 냉각수 온도의 이상상승, 용액유량 부족 등으로 인한 용액의 결정이 발생할 위험이 있을 경우 마이크로프로세서가 각 부위의 온도를 감지하여 주요 용액 농도를 자동으로 계산하고 부하(용량)를 조정함으로써 용액의 결정으로 인한 기기의 정지를 방어합니다.

냉각수 15℃ 운전과 안전한 희석운전 실현

운전 중 재생된 냉매를 응축기에 저장하였다가 저부하 운전이나 냉각수 온도 저하시 응축기에 저장되었던 냉매를 증발기로 보내주는 새로 개발된 냉매 저장장치(미국특허 US6,260,364 B1)와 마이크로프로세서의 자동 농도제어에 의하여 냉각수 온도 15 ℃ 까지 별도의 냉각수 온도제어 장치 없이 운전할 수 있습니다.
또한 기기 정지시에는 응축기의 냉매 저장장치에 저장된 냉매를 증발기를 거쳐 흡수기로 보냄으로써 완벽한 희석운전을 실현하였습니다. 희석운전시 마이크로프로세서에 의하여 자동으로 계산한 농도가 일정 농도이하가 되었을 때 희석운전을 정지함으로써 희석운전 시간을 단축하고, 냉온수기,냉수/냉각수펌프,냉각탑의 소요동력 비용을 줄일 수 있습니다.

대화면 모니터링 콘트롤러, ICVC 채용

대화면 LCD상에 냉온수기의 운전상태를 운전자가 쉽게 알아볼 수 있도록 표시하였습니다. 또한 CCN(Carrier Comfort Network)를 이용하여 여러 대의 운전데이터를 편리하게 관리하고 확인할 수 있도록 외부 인터페이스 기능을 강화하였습니다.

4년간의 개발기간을 거친 신뢰성이 보장된 제품입니다.

캐리어의 글로벌 흡수 냉온수기 신제품개발 프로그램에 따라 개발된 공학적인 분석과 시험을 통해 설계유효성 검증과 제품시험등 4년간의 연구 개발로 탄생한 신제품입니다.

16JT Series
2중 효용 냉동기 800-1500USRT

스팀 제한 운전

냉동기 초기 운전시에 보일러의 안전을 위해 스팀 제어밸브의 개도를 제한하여 스팀량이 일정량 이상 소비되지 않도록 할 수 있습니다. 이 제한 값은 현장의 상황에 따라 변경할 수 있습니다.

냉각수 15℃ 운전과 안전한 희석운전 실현

냉동기의 결정방지 시스템에 의해 냉각수입구 온도 15℃까지 안전한 냉방 운전을 할 수 있으며,100~10% 범위까지 연속적으로 부분부하 운전이 가능하기 때문에 뛰어난 부분부하 효율을 자랑합니다.

응답이 빠른 PID 제어 알고리즘

PID 알고리즘은 냉수 출구온도의 변화를 타이트하게 유지하여 냉동기의 운전을 최적화하고 에너지 낭비를 막습니다 .

Ramp loading

돌발적인 부하변동으로 인한 냉수변화 출력을 부드럽게 조절함으로써 급격한 스팀소모량을 막아줍니다.

적절한 용액 농도를 유지하기 위한 결정방지 시스템

농도제어는 증발기의 냉매레벨과 흡수기 입구의 용액온도와의 조합으로 이루어집니다. 증발기 레벨과 흡수기의 용액 온도가 미리 설정한 조건에 들어오면 Cycle-Guard v/v가 열어 증발기의 냉매를 흡수기로 보내 용액의 농도 상승을 막습니다.

첨단 마이콤 적용

대화면 LCD상에 냉온수기의 운전상태를 운전자가 쉽게 알아볼 수 있도록 표시하였습니다. 또한 중앙 통제실에서 냉온수기의 운전데이터를 편리하게 관리하고 확인할 수 있도록 외부 인터페이스 기능을 강화하였습니다.


16DEH Series
COP 1.36 고효율 2중 효용 냉동기 100-700USRT

고효율 용액 열교환기 적용

기존 Shell & Tube 보다 열교환 성능이 월등한 판형 열교환기를 적용하여 냉온수기 성능을 15% 가깝게 향상 시켰습니다. 또한 냉각수로 배출되는 냉매증기의 응축열을 회수하기 위하여 응축수 용액 열교환기를 추가하여 효율을 더욱 높였습니다. 브레이징 판형 열교환기의 글로벌 리더인 SWEP 으로부터 세계최고 품질의 열교환기를 공급 받고있습니다. SWEP은 흡수식 냉동기에서 요구하는 엄격한 누설량을 최고의 진공 브레이징 기술로 안전하게 사용할 수 있도록 만들었습니다.

국내 최소 스팀소비량으로 운전비 절감

고효율 용액 열교환기와 드레인 열교환기를 사용하여 기존 2중 효용 냉동기의 스팀소모량보다 13% 정도 절감할 수 있기 때문에 더욱 경쟁력 있는 제품입니다.

개선된 인버터 제어

사이클의 온도를 감지하여 마이크로프로세서에서 자동으로 인버터에 의한 용액 펌프의 주파수를 조정하여 흡수액 순환량을 제어합니다. 따라서 저부하시, 부하 변동시, 냉수.냉각수 온도 변화시에 그 사이클에 맞는 흡수액량을 제어함으로써 안정된 냉수온도를 유지할 수 있으며, 또한 용액펌프의 소요전력과 연료 소비의 낭비를 줄일 수 있습니다.

결정방지를 위한 농도제어 기능

냉동기의 누설 또는 불응축가스의 과다 발생, 냉각수 온도의 이상상승, 용액유량 부족 등으로 인한 용액의 결정이 발생할 위험이 있을 경우 마이크로프로세서가 각 부위의 온도를 감지하여 주요 용액 농도를 자동으로 계산하고 부하(용량)를 조정함으로써 용액의 결정으로 인한 기기의 정지를 방어합니다.

냉각수 15℃ 운전과 안전한 희석운전 실현

운전 중 재생된 냉매를 응축기에 저장하였다가 저부하 운전이나 냉각수 온도 저하시 응축기에 저장되었던 냉매를 증발기로 보내주는 새로 개발된 냉매 저장장치(미국특허 US6,260,364 B1)와 마이크로프로세서의 자동 농도제어에 의하여 냉각수 온도 15 ℃ 까지 별도의 냉각수 온도제어 장치 없이 운전할 수 있습니다.
또한 기기 정지시에는 응축기의 냉매 저장장치에 저장된 냉매를 증발기를 거쳐 흡수기로 보냄으로써 완벽한 희석운전을 실현하였습니다. 희석운전시 마이크로프로세서에 의하여 자동으로 계산한 농도가 일정 농도이하가 되었을 때 희석운전을 정지함으로써 희석운전 시간을 단축하고, 냉온수기,냉수/냉각수펌프,냉각탑의 소요동력 비용을 줄일 수 있습니다.


16JL Series
중온수 냉도기 70-520USRT

지역난방 열원으로 하절기 피크전력 감소

전기 압축식 냉동기와 달리 최소의 전력을 소비하면서 하절기에 남는 지역난방의 온수를 냉방용으로
사용함으로써 일정수준의 피크전력을 절감할 수 있습니다.

다양한 지역난방 온수 대응

90~125℃ 로 공급되는 다양한 지역난방 온수에 따라 냉동기의 비표준 제작이 가능합니다.

안전한 재생기 수실측 설계

15kg/cm2 이상의 지역난방 온수 수실측 압력에 안전하게 대응할 수 있습니다.
