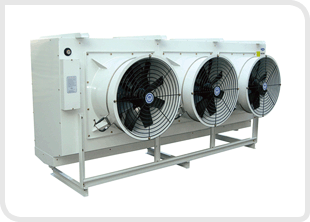

DUCT형 (CUK-D)

> 저온시스템 > DUCT형 (CUK-D)

중ㆍ대형 냉동 냉장 창고에 적합
천정부착 및 바닥상치가 가능
제상시 과열방지를 위한 온도 스위치 부착
케이싱은 내식성이 우수한 갈바륨 철판 적용

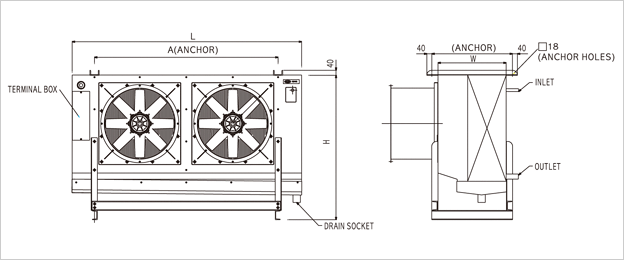

  외형도 및 제품별 사양


모델명(Model) 단위(Unit) CUK151E*B
마 력( HP) HP 15
사 양 (Spec.)   F L
고내온도 (Room temp.) +10 ~ -10℃ -20~ -30℃
핀 피치 (Fin pitch) 6.5 8.5
전열면적 (Heat transfer area) 85.7 89.7
냉동능력(kcal/h) TD(5℃) kcal/h 8340 6160
TD(7℃) kcal/h 12844 9856
TD(10℃) kcal/h 20016 15840
Fan diameter Φ500 Φ550
Fan & Motor Phase ø 3 3
Kilowatt Kw 0.4 0.4
Pole P 6 6
Quantity   2 2
풍량 (Air volume) ㎥/min 196 238
제상히터
(Defrost heater)
Body Kw 1.0*12EA 1.1*14EA
Drain Pan Kw 1.2*1EA 1.2*2EA
Fan Guide Kw 0.15*2EA
배관치수
(Connection tube)
입구(Inlet) Φ22.22 Φ22.22
 출구(Outlet) Φ41.28 Φ41.28
드레인(Drain) A 40 40
외형치수
(Ext.dimension)
L × W × H 1850*550*1165 1850*550*1165
C × D × (E×F) 1480*650 1480*650
앵커치수
(Mounting size)
A × B
제품중량(Weight) Kg 225 230
모델명(Model) 단위(Unit) CUK201E*B
마 력( HP) HP 20
사 양 (Spec.)   F L
고내온도 (Room temp.) +10 ~ -10℃ -20~ -30℃
핀 피치 (Fin pitch) 6.5 8.5
전열면적 (Heat transfer area) 97.5 102.1
냉동능력(kcal/h) TD(5℃) kcal/h 9490 7007
TD(7℃) kcal/h 14615 11211
TD(10℃) kcal/h 22776 18018
Fan diameter Φ550 Φ600
Fan & Motor Phase ø 3 3
Kilowatt Kw 0.4 0.4
Pole P 6 6
Quantity   2 2
풍량 (Air volume) ㎥/min 238 260
제상히터
(Defrost heater)
Body Kw 1.1*12EA 1.1*14EA
Drain Pan Kw 1.2*2EA 1.2*2EA
Fan Guide Kw 0.15*2EA
배관치수
(Connection tube)
입구(Inlet) Φ22.22 Φ22.22
 출구(Outlet) Φ41.28 Φ41.28
드레인(Drain) A 40 40
외형치수
(Ext.dimension)
L × W × H 2050*580*1165 2050*580*1165
C × D × (E×F) 1680*680 1680*680
앵커치수
(Mounting size)
A × B
제품중량(Weight) Kg 240 265
모델명(Model) 단위(Unit) CUK251E*B
마 력( HP) HP 25
사 양 (Spec.)   F L
고내온도 (Room temp.) +10 ~ -10℃ -20~ -30℃
핀 피치 (Fin pitch) 6.5 8.5
전열면적 (Heat transfer area) 116 121.5
냉동능력(kcal/h) TD(5℃) kcal/h 11290 8344
TD(7℃) kcal/h 17387 13350
TD(10℃) kcal/h 27096 21456
Fan diameter Φ600 Φ600
Fan & Motor Phase ø 3 3
Kilowatt Kw 0.4 0.4
Pole P 6 6
Quantity   2 2
풍량 (Air volume) ㎥/min 260 260
제상히터
(Defrost heater)
Body Kw 1.3*12EA 1.3*14EA
Drain Pan Kw 1.2*2EA 1.2*2EA
Fan Guide Kw 0.15*2EA
배관치수
(Connection tube)
입구(Inlet) Φ28.58 Φ28.58
 출구(Outlet) Φ41.28 Φ41.28
드레인(Drain) A 40 40
외형치수
(Ext.dimension)
L × W × H 2200*600*1242 2200*600*1242
C × D × (E×F) 1830*700 1830*700
앵커치수
(Mounting size)
A × B
제품중량(Weight) Kg 260 295
모델명(Model) 단위(Unit) CUK301E*B
마 력( HP) HP 30
사 양 (Spec.)   F L
고내온도 (Room temp.) +10 ~ -10℃ -20~ -30℃
핀 피치 (Fin pitch) 6.5 8.5
전열면적 (Heat transfer area) 132.1 138.4
냉동능력(kcal/h) TD(5℃) kcal/h 12860 9499
TD(7℃) kcal/h 19804 15198
TD(10℃) kcal/h 30864 24426
Fan diameter Φ600 Φ600
Fan & Motor Phase ø 3 3
Kilowatt Kw 0.4 0.4
Pole P 6 6
Quantity   2 2
풍량 (Air volume) ㎥/min 260 362
제상히터
(Defrost heater)
Body Kw 1.3*14EA 1.5*16EA
Drain Pan Kw 1.2*2EA 1.2*2EA
Fan Guide Kw 0.15*3EA
배관치수
(Connection tube)
입구(Inlet) Φ28.58 Φ28.58
 출구(Outlet) Φ53.98 Φ53.98
드레인(Drain) A 50 50
외형치수
(Ext.dimension)
L × W × H 2450*600*1242 2450*600*1242
C × D × (E×F) 2080*700 2080*700
앵커치수
(Mounting size)
A × B
제품중량(Weight) Kg 275 345
모델명(Model) 단위(Unit) CUK351E*B
마 력( HP) HP 35
사 양 (Spec.)   F L
고내온도 (Room temp.) +10 ~ -10℃ -20~ -30℃
핀 피치 (Fin pitch) 6.5 8.5
전열면적 (Heat transfer area) 154.7 162
냉동능력(kcal/h) TD(5℃) kcal/h 15050 11123
TD(7℃) kcal/h 23177 17797
TD(10℃) kcal/h 36120 28602
Fan diameter Φ550 Φ600
Fan & Motor Phase ø 3 3
Kilowatt Kw 0.4 0.75
Pole P 6 6
Quantity   3 3
풍량 (Air volume) ㎥/min 362 428
제상히터
(Defrost heater)
Body Kw 1.5*14EA 1.5*16EA
Drain Pan Kw 1.2*2EA 1.2*2EA
Fan Guide Kw 0.15*3EA
배관치수
(Connection tube)
입구(Inlet) Φ28.58 Φ28.58
 출구(Outlet) Φ53.98 Φ53.98
드레인(Drain) A 50 50
외형치수
(Ext.dimension)
L × W × H 2800*600*1242 2800*600*1242
C × D × (E×F) (810*3)*700 (810*3)*700
앵커치수
(Mounting size)
A × B
제품중량(Weight) Kg 335 360
모델명(Model) 단위(Unit) CUK401E*B
마 력( HP) HP 35
사 양 (Spec.)   F L
고내온도 (Room temp.) +10 ~ -10℃ -20~ -30℃
핀 피치 (Fin pitch) 6.5 8.5
전열면적 (Heat transfer area) 154.7 175.5
냉동능력(kcal/h) TD(5℃) kcal/h 15050 12047
TD(7℃) kcal/h 23177 19275
TD(10℃) kcal/h 36120 30978
Fan diameter Φ550 Φ600
Fan & Motor Phase ø 3 3
Kilowatt Kw 0.4 0.75
Pole P 6 6
Quantity   3 3
풍량 (Air volume) ㎥/min 362 428
제상히터
(Defrost heater)
Body Kw 1.5*14EA 1.7*16EA
Drain Pan Kw 1.2*2EA 1.2*2EA
Fan Guide Kw 0.15*3EA
배관치수
(Connection tube)
입구(Inlet) Φ28.58 Φ28.58
 출구(Outlet) Φ53.98 Φ53.98
드레인(Drain) A 50 50
외형치수
(Ext.dimension)
L × W × H 2800*600*1242 2800*600*1318
C × D × (E×F) (810*3)*700 (810*3)*700
앵커치수
(Mounting size)
A × B
제품중량(Weight) Kg 335 395
모델명(Model) 단위(Unit) CUK451E*B
마 력( HP) HP 45
사 양 (Spec.)   F L
고내온도 (Room temp.) +10 ~ -10℃ -20~ -30℃
핀 피치 (Fin pitch) 6.5 8.5
전열면적 (Heat transfer area) 181.5 190.2
냉동능력(kcal/h) TD(5℃) kcal/h 17670 13055
TD(7℃) kcal/h 27212 20888
TD(10℃) kcal/h 42408 33570
Fan diameter Φ600 Φ600
Fan & Motor Phase ø 3 3
Kilowatt Kw 0.75 0.75
Pole P 6 6
Quantity   3 3
풍량 (Air volume) ㎥/min 362 428
제상히터
(Defrost heater)
Body Kw 1.7*15EA 1.9*15EA
Drain Pan Kw 1.2*2EA 1.2*2EA
Fan Guide Kw 0.15*3EA
배관치수
(Connection tube)
입구(Inlet) Φ28.58 Φ28.58
 출구(Outlet) Φ53.98 Φ53.98
드레인(Drain) A 50 50
외형치수
(Ext.dimension)
L × W × H 3000*600*1318 3000*600*1318
C × D × (E×F) (875*3)*700 (875*3)*700
앵커치수
(Mounting size)
A × B
제품중량(Weight) Kg 390 410
