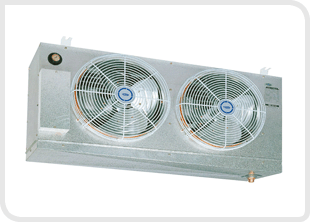

표준형,천정형(CUD)

> 저온시스템 > 표준형,천정형(CUD)

일반 소형 냉장, 냉동 창고용 (저온저장고, Walk-in Cooler, 식당, 할인점 등)
구조의 단순화로 소형 경량화
부식방지를 위한 알루미늄 엠보싱판 사용
단자대 결선 완료하여 현장 설치공사 시간 단축

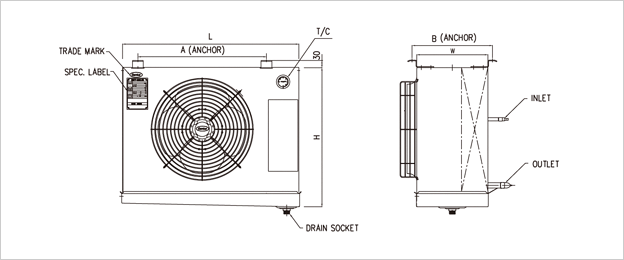

  외형도 및 제품별 사양


모델명(Model) 단위(Unit) CUD008E*B
마 력( HP) HP 2
사 양 (Spec.)   F L
고내온도 (Room temp.) +10℃~ -10℃ -20℃~ -30℃
핀 피치 (Fin pitch) 6.5 8.5
전열면적 (Heat transfer area) 7.3 5.7
냉동능력(kcal/h) TD(5℃) kcal/h 803 627
TD(7℃) kcal/h 1226 958
TD(10℃) kcal/h 2044 1710
Fan diameter Φ350 Φ350
Fan & Motor Phase ø 1 3
Kilowatt Kw 0.1 0.1
Pole P 4 4
Quantity   1 1
풍량 (Air volume) ㎥/min 33 33
제상히터
(Defrost heater)
Body Kw 0.35*4EA 0.35*4EA
Drain Pan Kw 0.55*1EA 0.55*1EA
Fan Guide Kw 0.2*1EA
배관치수
(Connection tube)
입구(Inlet) Φ12.7 Φ12.7
 출구(Outlet) Φ19.05 Φ19.05
드레인(Drain) A 25 25
외형치수
(Ext.dimension)
L × W × H 735*300*575 735*300*575
C × D × (E×F) 535*340 535*340
앵커치수
(Mounting size)
A × B
제품중량(Weight) Kg 30 30
모델명(Model) 단위(Unit) CUD011E*B
마 력( HP) HP 3
사 양 (Spec.)   F L
고내온도 (Room temp.) +10℃~ -10℃ -20℃~ -30℃
핀 피치 (Fin pitch) 6.5 8.5
전열면적 (Heat transfer area) 9.7 7.7
냉동능력(kcal/h) TD(5℃) kcal/h 1067 847
TD(7℃) kcal/h 1630 1294
TD(10℃) kcal/h 2716 2310
Fan diameter Φ400 Φ400
Fan & Motor Phase ø 1 3
Kilowatt Kw 0.1 0.1
Pole P 6 6
Quantity   1 1
풍량 (Air volume) ㎥/min 48 48
제상히터
(Defrost heater)
Body Kw 0.35*4EA 0.35*4EA
Drain Pan Kw 0.55*1EA 0.55*1EA
Fan Guide Kw 0.2*1EA
배관치수
(Connection tube)
입구(Inlet) Φ12.7 Φ12.7
 출구(Outlet) Φ22.22 Φ22.22
드레인(Drain) A 25 25
외형치수
(Ext.dimension)
L × W × H 735*300*575 735*300*575
C × D × (E×F) 535*340 535*340
앵커치수
(Mounting size)
A × B
제품중량(Weight) Kg 30 30
모델명(Model) 단위(Unit) CUD015E*B
마 력( HP) HP 4
사 양 (Spec.)   F L
고내온도 (Room temp.) +10℃~ -10℃ -20℃~ -30℃
핀 피치 (Fin pitch) 6.5 8.5
전열면적 (Heat transfer area) 13.7 10.9
냉동능력(kcal/h) TD(5℃) kcal/h 1507 1199
TD(7℃) kcal/h 2302 1831
TD(10℃) kcal/h 3836 3270
Fan diameter Φ400 Φ400
Fan & Motor Phase ø 1 3
Kilowatt Kw 0.1 0.1
Pole P 6 6
Quantity   1 1
풍량 (Air volume) ㎥/min 48 48
제상히터
(Defrost heater)
Body Kw 0.5*4EA 0.5*4EA
Drain Pan Kw 0.7*1EA 0.7*1EA
Fan Guide Kw 0.27*1EA
배관치수
(Connection tube)
입구(Inlet) Φ12.7 Φ12.7
 출구(Outlet) Φ22.22 Φ22.22
드레인(Drain) A 25 25
외형치수
(Ext.dimension)
L × W × H 950*300*575 950*300*575
C × D × (E×F) 750*340 750*340
앵커치수
(Mounting size)
A × B
제품중량(Weight) Kg 38 38
모델명(Model) 단위(Unit) CUD020E*B
마 력( HP) HP 5
사 양 (Spec.)   F L
고내온도 (Room temp.) +10℃~ -10℃ -20℃~ -30℃
핀 피치 (Fin pitch) 6.5 8.5
전열면적 (Heat transfer area) 17.9 14.1
냉동능력(kcal/h) TD(5℃) kcal/h 1969 1551
TD(7℃) kcal/h 3007 2369
TD(10℃) kcal/h 5012 4230
Fan diameter Φ400 Φ400
Fan & Motor Phase ø 1 3
Kilowatt Kw 0.1 0.1
Pole P 6 6
Quantity   2 2
풍량 (Air volume) ㎥/min 98 98
제상히터
(Defrost heater)
Body Kw 0.65*44EA 0.65*44EA
Drain Pan Kw 0.9*1EA 0.9*1EA
Fan Guide Kw 0.34*1EA
배관치수
(Connection tube)
입구(Inlet) Φ12.7 Φ12.7
 출구(Outlet) Φ28.58 Φ28.58
드레인(Drain) A 25 25
외형치수
(Ext.dimension)
L × W × H 1170*300*575 1170*300*575
C × D × (E×F) 970*340 970*340
앵커치수
(Mounting size)
A × B
제품중량(Weight) Kg 51 51
모델명(Model) 단위(Unit) CUD030E*B
마 력( HP) HP 7.5
사 양 (Spec.)   F L
고내온도 (Room temp.) +10℃~ -10℃ -20℃~ -30℃
핀 피치 (Fin pitch) 6.5 8.5
전열면적 (Heat transfer area) 29.9 23.7
냉동능력(kcal/h) TD(5℃) kcal/h 3289 2607
TD(7℃) kcal/h 5023 3982
TD(10℃) kcal/h 8372 7110
Fan diameter Φ400 Φ400
Fan & Motor Phase ø 3 3
Kilowatt Kw 0.1 0.1
Pole P 6 6
Quantity   2 2
풍량 (Air volume) ㎥/min 98 98
제상히터
(Defrost heater)
Body Kw 0.7*8EA 0.7*8EA
Drain Pan Kw 0.95*1EA 0.95*1EA
Fan Guide Kw 0.37*1EA
배관치수
(Connection tube)
입구(Inlet) Φ15.88 Φ15.88
 출구(Outlet) Φ34.92 Φ34.92
드레인(Drain) A 25 25
외형치수
(Ext.dimension)
L × W × H 1260*375*612 1260*375*612
C × D × (E×F) 1060*415 1060*415
앵커치수
(Mounting size)
A × B
제품중량(Weight) Kg 65 65
모델명(Model) 단위(Unit) CUD044E*B
마 력( HP) HP 10
사 양 (Spec.)   F L
고내온도 (Room temp.) +10℃~ -10℃ -20℃~ -30℃
핀 피치 (Fin pitch) 6.5 8.5
전열면적 (Heat transfer area) 37.8 39.9
냉동능력(kcal/h) TD(5℃) kcal/h 4158 3289
TD(7℃) kcal/h 6350 5023
TD(10℃) kcal/h 10584 8970
Fan diameter Φ450 Φ450
Fan & Motor Phase ø 3 3
Kilowatt Kw 0.2 0.2
Pole P 6 6
Quantity   2 2
풍량 (Air volume) ㎥/min 135 135
제상히터
(Defrost heater)
Body Kw 0.8*8EA 0.8*8EA
Drain Pan Kw 1.1*1EA 1.1*1EA
Fan Guide Kw 0.43*1EA
배관치수
(Connection tube)
입구(Inlet) Φ15.88 Φ15.88
 출구(Outlet) Φ34.92 Φ34.92
드레인(Drain) A 25 25
외형치수
(Ext.dimension)
L × W × H 1410*375*644 1410*375*644
C × D × (E×F) 1210*415 1210*415
앵커치수
(Mounting size)
A × B
제품중량(Weight) Kg 80 80
모델명(Model) 단위(Unit) CUD049E*B
마 력( HP) HP 12
사 양 (Spec.)   F L
고내온도 (Room temp.) +10℃~ -10℃ -20℃~ -30℃
핀 피치 (Fin pitch) 6.5 8.5
전열면적 (Heat transfer area) 41.9 33.2
냉동능력(kcal/h) TD(5℃) kcal/h 4609 3652
TD(7℃) kcal/h 7039 5578
TD(10℃) kcal/h 11732 9960
Fan diameter Φ450 Φ450
Fan & Motor Phase ø 3 3
Kilowatt Kw 0.2 0.2
Pole P 6 6
Quantity   2 2
풍량 (Air volume) ㎥/min 135 135
제상히터
(Defrost heater)
Body Kw 0.9*8EA 0.9*8EA
Drain Pan Kw 1.2*1EA 1.2*1EA
Fan Guide Kw 0.47*1EA
배관치수
(Connection tube)
입구(Inlet) Φ15.88 Φ15.88
 출구(Outlet) Φ41.28 Φ41.28
드레인(Drain) A 25 25
외형치수
(Ext.dimension)
L × W × H 1540*375*644 1540*375*644
C × D × (E×F) 1340*415 1340*415
앵커치수
(Mounting size)
A × B
제품중량(Weight) Kg 85 85
모델명(Model) 단위(Unit) CUD071E*B
마 력( HP) HP 15
사 양 (Spec.)   F L
고내온도 (Room temp.) +10℃~ -10℃ -20℃~ -30℃
핀 피치 (Fin pitch) 6.5 8.5
전열면적 (Heat transfer area) 61.3 48.5
냉동능력(kcal/h) TD(5℃) kcal/h 6743 5335
TD(7℃) kcal/h 10298 8148
TD(10℃) kcal/h 17164 14550
Fan diameter Φ450 Φ450
Fan & Motor Phase ø 3 3
Kilowatt Kw 0.2 0.2
Pole P 6 6
Quantity   3 3
풍량 (Air volume) ㎥/min 202 202
제상히터
(Defrost heater)
Body Kw 1.0*10EA 1.0*10EA
Drain Pan Kw 1.4*1EA 1.4*1EA
Fan Guide Kw 0.56*1EA
배관치수
(Connection tube)
입구(Inlet) Φ22.22 Φ22.22
 출구(Outlet) Φ41.28 Φ41.28
드레인(Drain) A 25 25
외형치수
(Ext.dimension)
L × W × H 1800*375*771 1800*375*771
C × D × (E×F) 1600*415 1600*415
앵커치수
(Mounting size)
A × B
제품중량(Weight) Kg 110 110
